La polyvalente
pour les gros travaux.
Données clés

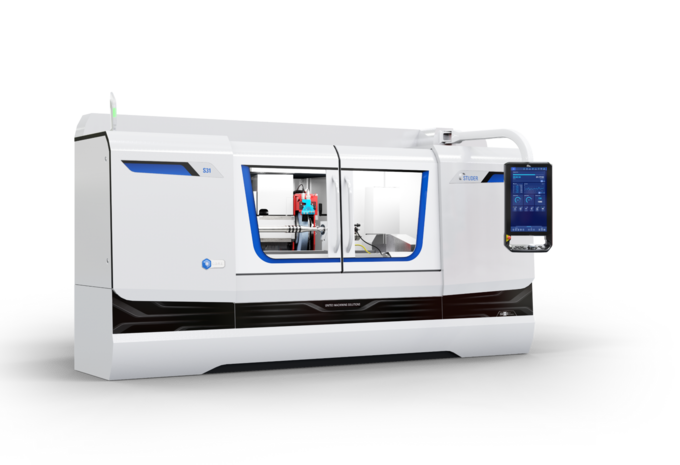

La S31 est une rectifieuse cylindrique pour l’usinage de pièces de petite à grande taille, à l’unité, en petite et en grande série. Elle dispose de distances entre pointes de 400/ 650/ 1 000 / 1 600 mm et d’une hauteur de pointes de 175 mm. Elle est conçue pour l’usinage de pièces d’un poids maximal de 150 kg.
Grâce au système modulaire amovible, la S31 peut être adaptée à vos moindres besoins. La poupée porte-meule orientable permet d’effectuer la rectification intérieure, extérieure et à plat en un seul serrage, avec un axe B haute résolution de 0,00005 °. Le bâti en Granitan® massif S103 constitue la fondation de la machine.
Images
Matériel / Logiciels
Matériel:
- Poupée porte-meule revolver au choix avec :
– axe B à réglage en continu
– axe B avec denture Hirth 1 ° - Motobroches de rectification avec variateur de vitesse pour la rectification extérieure et intérieure
- Axe C pour la broche porte-pièce permettant la rectification de formes et de filets
- C.O.R.E. Panel
- Appareil de commande portatif (PCU) pour un réglage à proximité du processus de rectification
- Double rainure en T intégrée à la table pour le dispositif de dressage
- Carénage complet à deux portes coulissantes
- Bâti de la machine en fonte minérale Granitan® S103
Logiciels :
- C.O.R.E. OS Système d’exploitation
- Programmation extrêmement aisée grâce à StuderPictogramming
- Temps de réglage réduits avec STUDER QuickSet
- High Speed Machining (usinage à grande vitesse ou HSM) pour une rectification de formes ultra-précise
- Interfaces standardisées pour chargeur et appareils périphériques
- Flexibilité d'extension avec les modules logiciels intégrés
- Programmation StuderWINprogramming (option) pour la création de programmes de rectification et de dressage sur PC externe
Données techniques
Axes linéaires
Trajet max. de déplacement pour l'axe X
370 mm
Vitesse max. de déplacement pour l'axe X
15'000 mm/min
Trajet maxi. de déplacement pour l'axe Z
500 mm
Vitesse max. de déplacement pour l'axe Z
20'000 mm/min
Entraînement de broche
Puissance maximale de la broche
11.5 kW
Vitesse de rotation maxi.
3'200 /min
Diamètre de la meule max.
508 mm
Largeur max. de la meule
80 mm
Axes de rotation
Plage de pivotement pour l'axe B
255 °
Plage de pivotement pour l'axe C
∞ °
Données de la pièce
Longueur de la pièce
400 mm
Diamètre de la pièce
349 mm
Poids max. de la pièce à usiner
150 kg
Distance entre pointes
400 mm
Hauteur des pointes
175 mm
Axes linéaires
Trajet max. de déplacement pour l'axe X
370 mm
Vitesse max. de déplacement pour l'axe X
15'000 mm/min
Trajet maxi. de déplacement pour l'axe Z
800 mm
Vitesse max. de déplacement pour l'axe Z
20'000 mm/min
Entraînement de broche
Puissance maximale de la broche
11.5 kW
Vitesse de rotation maxi.
3'200 /min
Diamètre de la meule max.
508 mm
Largeur max. de la meule
80 mm
Axes de rotation
Plage de pivotement pour l'axe B
255 °
Plage de pivotement pour l'axe C
∞ °
Données de la pièce
Longueur de la pièce
650 mm
Diamètre de la pièce
349 mm
Poids max. de la pièce à usiner
150 kg
Distance entre pointes
650 mm
Hauteur des pointes
175 mm
Axes linéaires
Trajet max. de déplacement pour l'axe X
370 mm
Vitesse max. de déplacement pour l'axe X
15'000 mm/min
Trajet maxi. de déplacement pour l'axe Z
1'150 mm
Vitesse max. de déplacement pour l'axe Z
20'000 mm/min
Entraînement de broche
Puissance maximale de la broche
11.5 kW
Vitesse de rotation maxi.
3'200 /min
Diamètre de la meule max.
508 mm
Largeur max. de la meule
80 mm
Axes de rotation
Plage de pivotement pour l'axe B
255 °
Plage de pivotement pour l'axe C
∞ °
Données de la pièce
Longueur de la pièce
1'000 mm
Diamètre de la pièce
349 mm
Poids max. de la pièce à usiner
150 kg
Distance entre pointes
1'000 mm
Hauteur des pointes
175 mm
Axes linéaires
Trajet max. de déplacement pour l'axe X
370 mm
Vitesse max. de déplacement pour l'axe X
15'000 mm/min
Trajet maxi. de déplacement pour l'axe Z
1'750 mm
Vitesse max. de déplacement pour l'axe Z
20'000 mm/min
Entraînement de broche
Puissance maximale de la broche
11.5 kW
Vitesse de rotation maxi.
3'200 /min
Diamètre de la meule max.
508 mm
Largeur max. de la meule
80 mm
Axes de rotation
Plage de pivotement pour l'axe B
255 °
Plage de pivotement pour l'axe C
∞ °
Données de la pièce
Longueur de la pièce
1'600 mm
Diamètre de la pièce
349 mm
Poids max. de la pièce à usiner
150 kg
Distance entre pointes
1'600 mm
Hauteur des pointes
175 mm
