Universelle, pour une rectification cylindrique intérieure complète.
Données clés

La S151 est une rectifieuse cylindrique intérieure universelle CNC de toute dernière génération. Elle est disponible en deux modèles pour des longueurs de pièces de 700 mm ou 1 300 mm, dispositif de serrage compris. Le diamètre utile au-dessus de la table est de 550 mm.

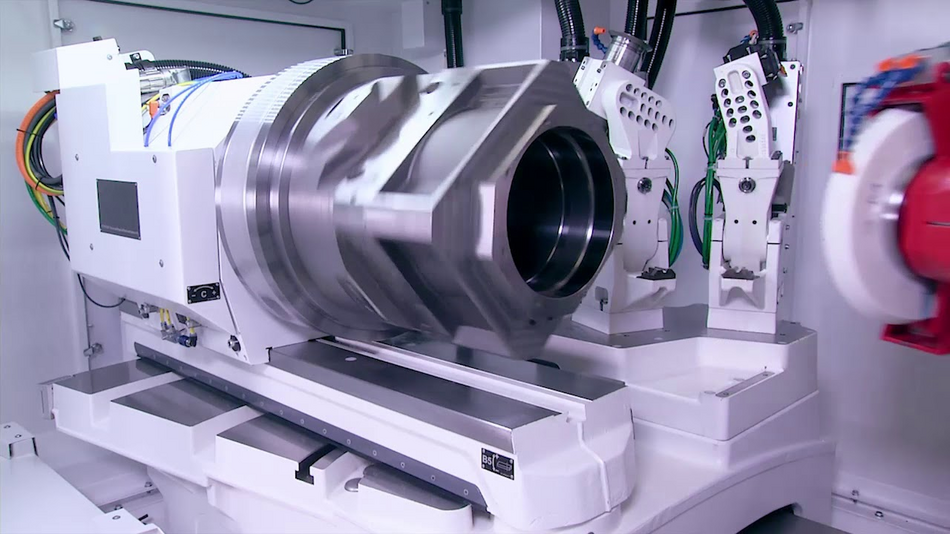

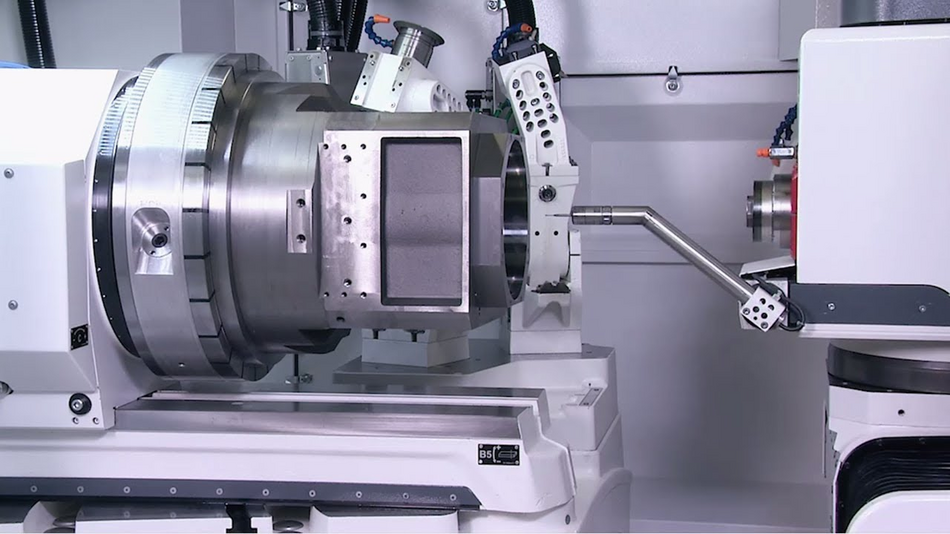

Elle est principalement utilisée pour la rectification d'arbres de broche, de carters de broche, d'axes d'arbre de rotor ou d'éléments de flasques. La S151 est équipée de nombreux raffinements techniques, tels que le système de glissières révolutionnaire StuderGuide®, les entraînements d'axes avec moteurs linéaires haute précision, le système d’entraînement direct de la tourelle à broches porte-meule extrêmement rapide, le système d'orientation automatique de la table porte-pièce, etc.

Images
Matériel / Logiciels

Matériel:

  • Système de guidage StuderGuide® avec entraînement linéaire

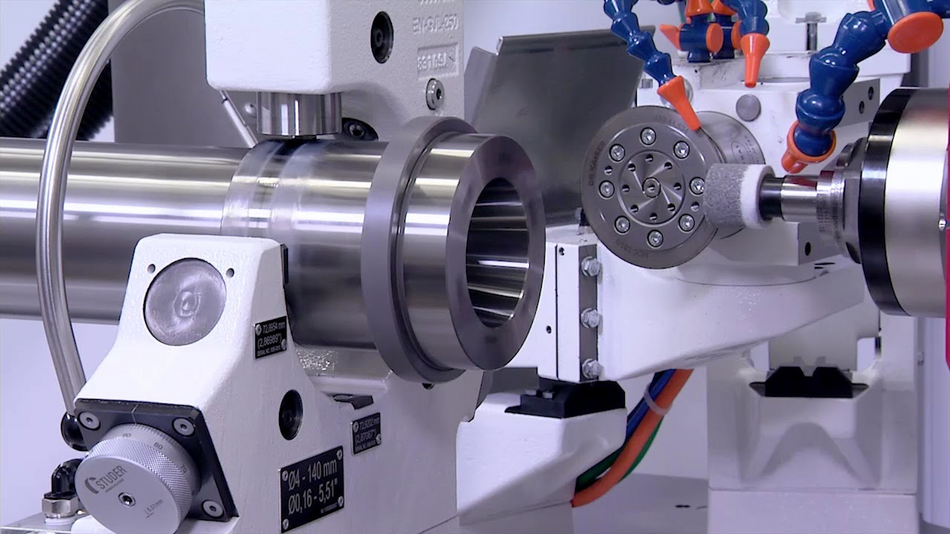

  • Tourelle à broches porte-meule pour max. quatre broches de rectification
  • Table porte-pièce à orientation automatique
  • Axe C pour la broche porte-pièce permettant la rectification de profils et de filets
  • Carénage complet à deux portes coulissantes
  • Banc de machine en fonte minérale Granitan® S103
  • C.O.R.E. Panneau

Logiciels :

  • C.O.R.E. Système d'exploitation OS
  • Commande et programmation extrêmement aisées grâce à StuderWIN
  • Temps de réglage réduits par ex. avec STUDER Quick-Set
  • Interfaces standardisées pour chargeur et appareils périphériques
Données techniques
kg / cm
lb / pouces

Axes linéaires

Trajet max. de déplacement pour l'axe X 500 mm
Vitesse max. de déplacement pour l'axe X 20'000 mm/min
Trajet maxi. de déplacement pour l'axe Z 500 mm
Vitesse max. de déplacement pour l'axe Z 20'000 mm/min

Entraînement de broche

Puissance maximale de la broche 18 kW
Vitesse de rotation maxi. 120'000 /min
Diamètre de la meule max. 300 mm
Largeur max. de la meule 32 mm

Axes de rotation

Plage de pivotement pour l'axe B 330 °
Plage de pivotement pour l'axe C ∞ °

Données de la pièce

Longueur de la pièce 700 mm
Diamètre de la pièce 550 mm
Poids max. de la pièce à usiner 250 kg
Hauteur des pointes 275 mm

Axes linéaires

Trajet max. de déplacement pour l'axe X 19.7 inch
Vitesse max. de déplacement pour l'axe X 787 inch/min
Trajet maxi. de déplacement pour l'axe Z 19.7 inch
Vitesse max. de déplacement pour l'axe Z 787 inch/min

Entraînement de broche

Puissance maximale de la broche 24 hp
Vitesse de rotation maxi. 120'000 rpm
Diamètre de la meule max. 12 inch
Largeur max. de la meule 1.3 inch

Axes de rotation

Plage de pivotement pour l'axe B 330 deg
Plage de pivotement pour l'axe C ∞ deg

Données de la pièce

Longueur de la pièce 27.6 inch
Diamètre de la pièce 21.6 inch
Poids max. de la pièce à usiner 550 lbs
Hauteur des pointes 10.8 inch

Axes linéaires

Trajet max. de déplacement pour l'axe X 500 mm
Vitesse max. de déplacement pour l'axe X 20'000 mm/min
Trajet maxi. de déplacement pour l'axe Z 700 mm
Vitesse max. de déplacement pour l'axe Z 20'000 mm/min

Entraînement de broche

Puissance maximale de la broche 18 kW
Vitesse de rotation maxi. 120'000 /min
Diamètre de la meule max. 300 mm
Largeur max. de la meule 32 mm

Axes de rotation

Plage de pivotement pour l'axe B 330 °
Plage de pivotement pour l'axe C ∞ °

Données de la pièce

Longueur de la pièce 1'300 mm
Diamètre de la pièce 550 mm
Poids max. de la pièce à usiner 250 kg
Hauteur des pointes 275 mm

Axes linéaires

Trajet max. de déplacement pour l'axe X 19.7 inch
Vitesse max. de déplacement pour l'axe X 787 inch/min
Trajet maxi. de déplacement pour l'axe Z 27.5 inch
Vitesse max. de déplacement pour l'axe Z 787 inch/min

Entraînement de broche

Puissance maximale de la broche 24 hp
Vitesse de rotation maxi. 120'000 rpm
Diamètre de la meule max. 12 inch
Largeur max. de la meule 1.3 inch

Axes de rotation

Plage de pivotement pour l'axe B 330 deg
Plage de pivotement pour l'axe C ∞ deg

Données de la pièce

Longueur de la pièce 51.2 inch
Diamètre de la pièce 21.6 inch
Poids max. de la pièce à usiner 550 lbs
Hauteur des pointes 10.8 inch
