L’économique pour des applications variées de rectification intérieure.
Données clés

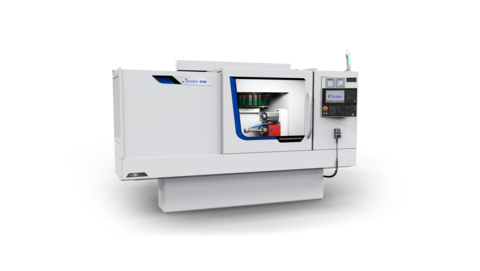

La S121 est une machine pour la rectification cylindrique intérieure universelle à CNC pour l’usinage de pièces moyennes, en petite et en grande série. Cette machine universelle de prix abordable présente un diamètre de rectification de 400 mm.

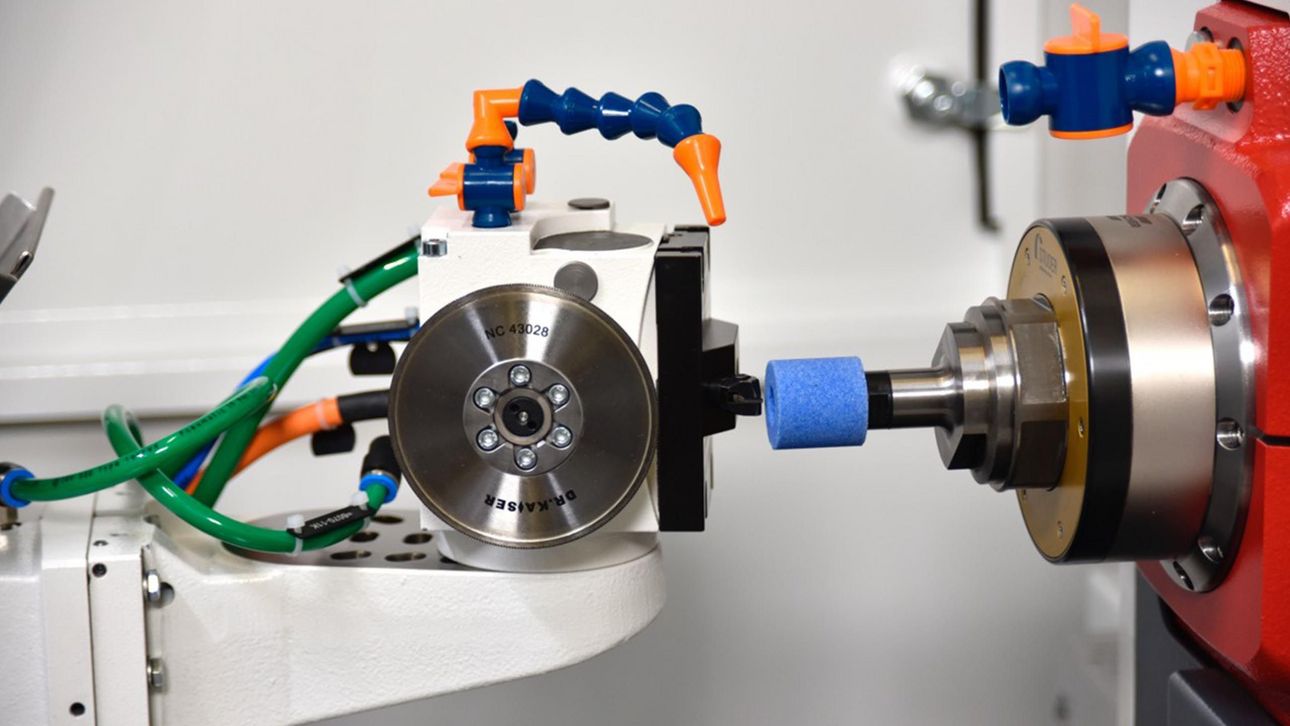

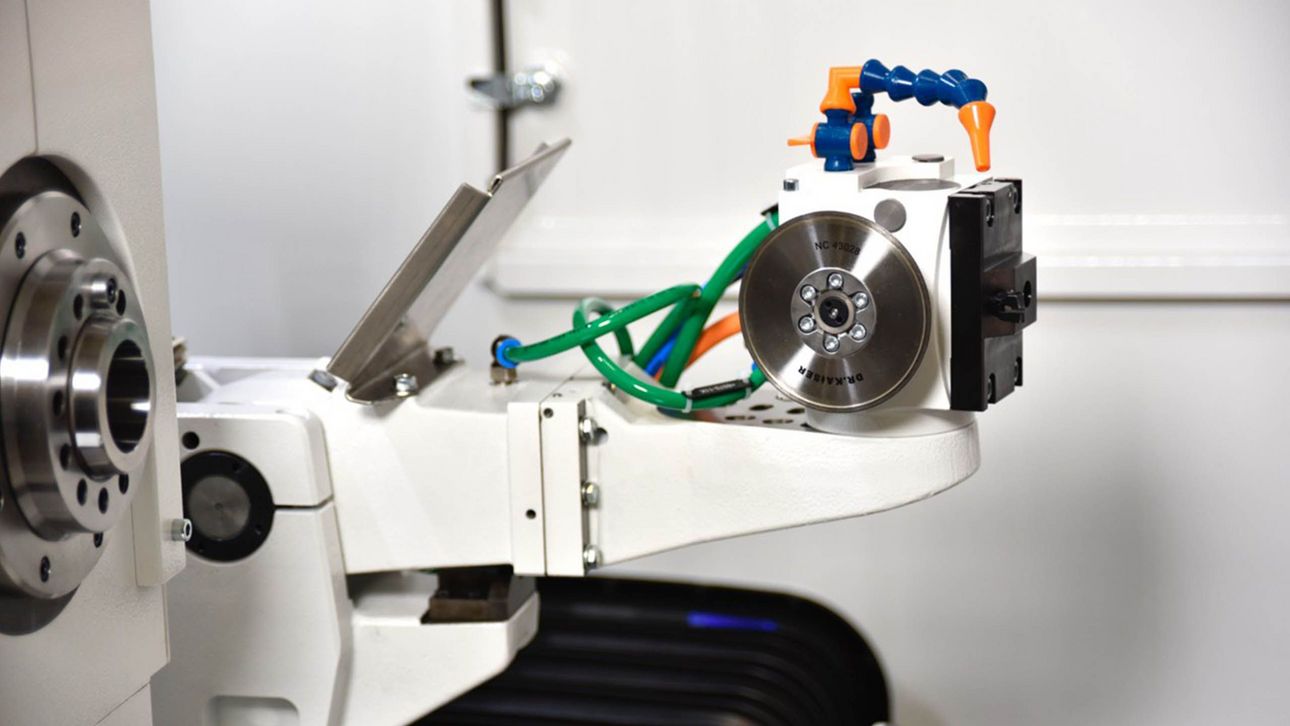

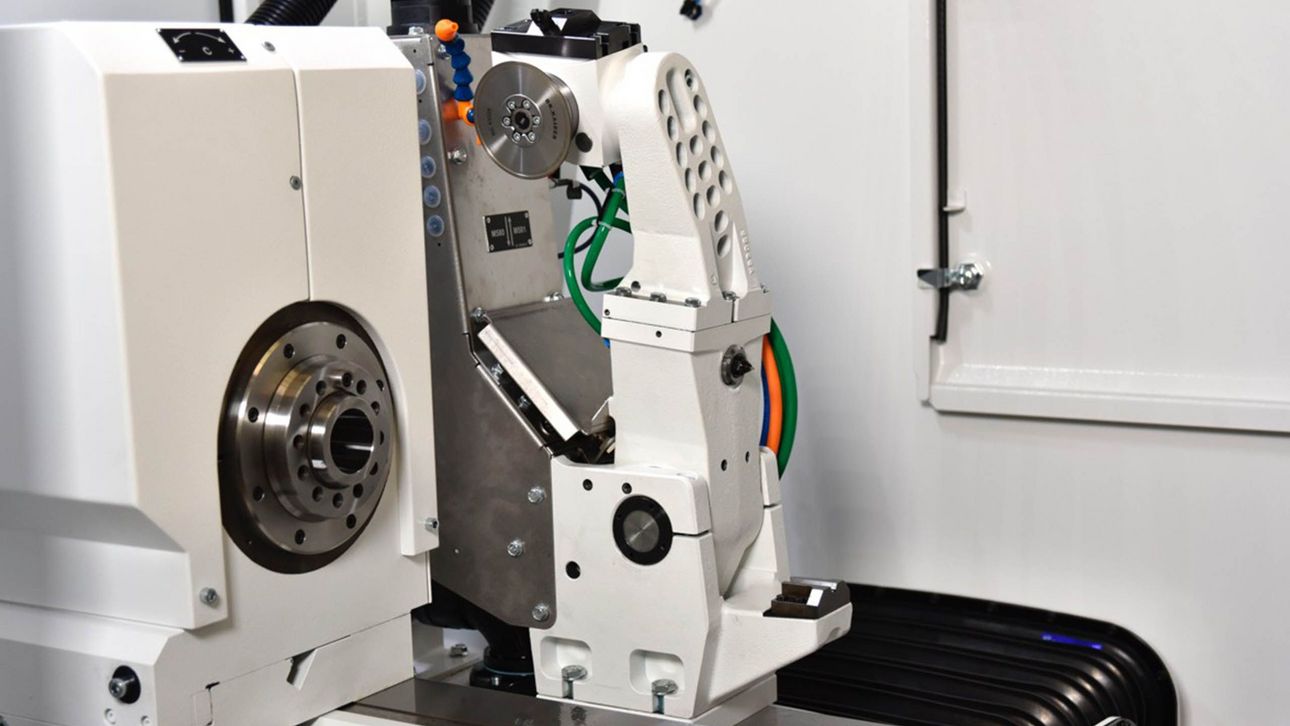

Elle est la machine idéale pour la rectification intérieure, plane et extérieure de pièces de mandrins. La S121 est équipée de nombreux raffinements techniques, notamment le système de glissières révolutionnaire StuderGuide®, les entraînements d’axes avec moteurs linéaires haute précision, un dispositif de dressage orientable.

Images
Hardware /  logciels

Matériel:

  • Système de guidage StuderGuide® avec entraînement linéaire

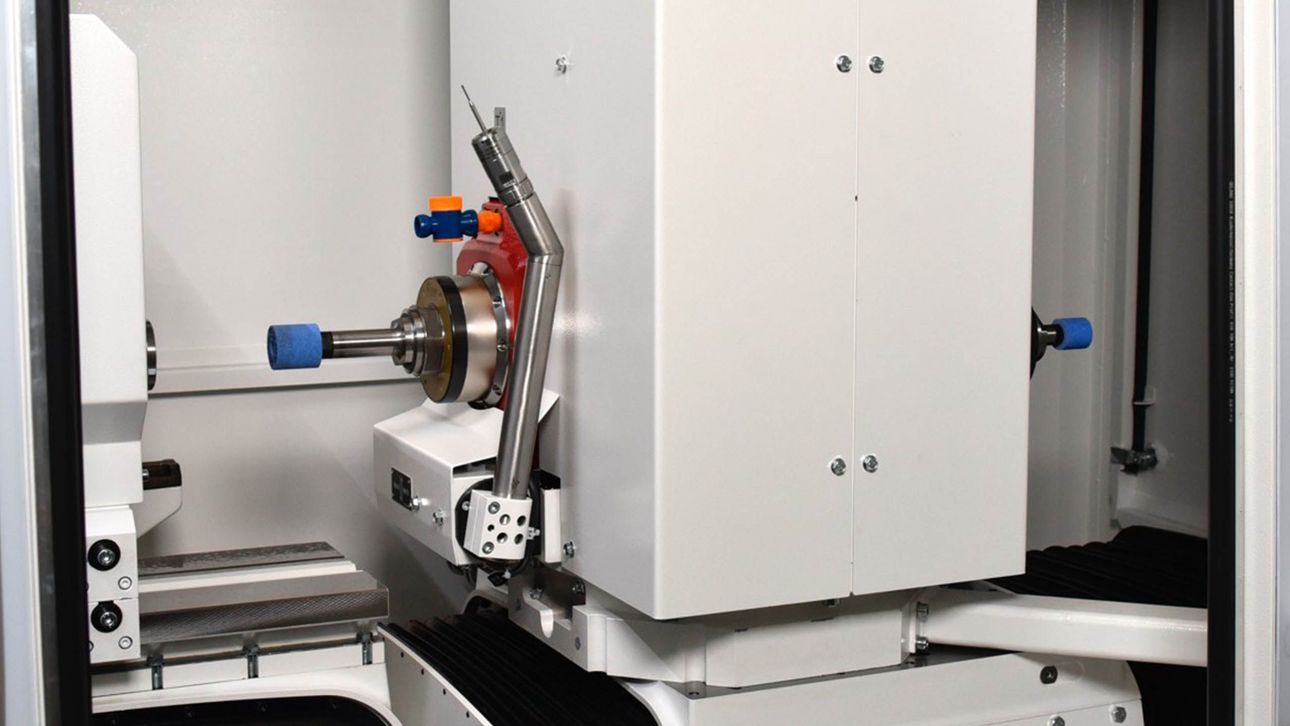

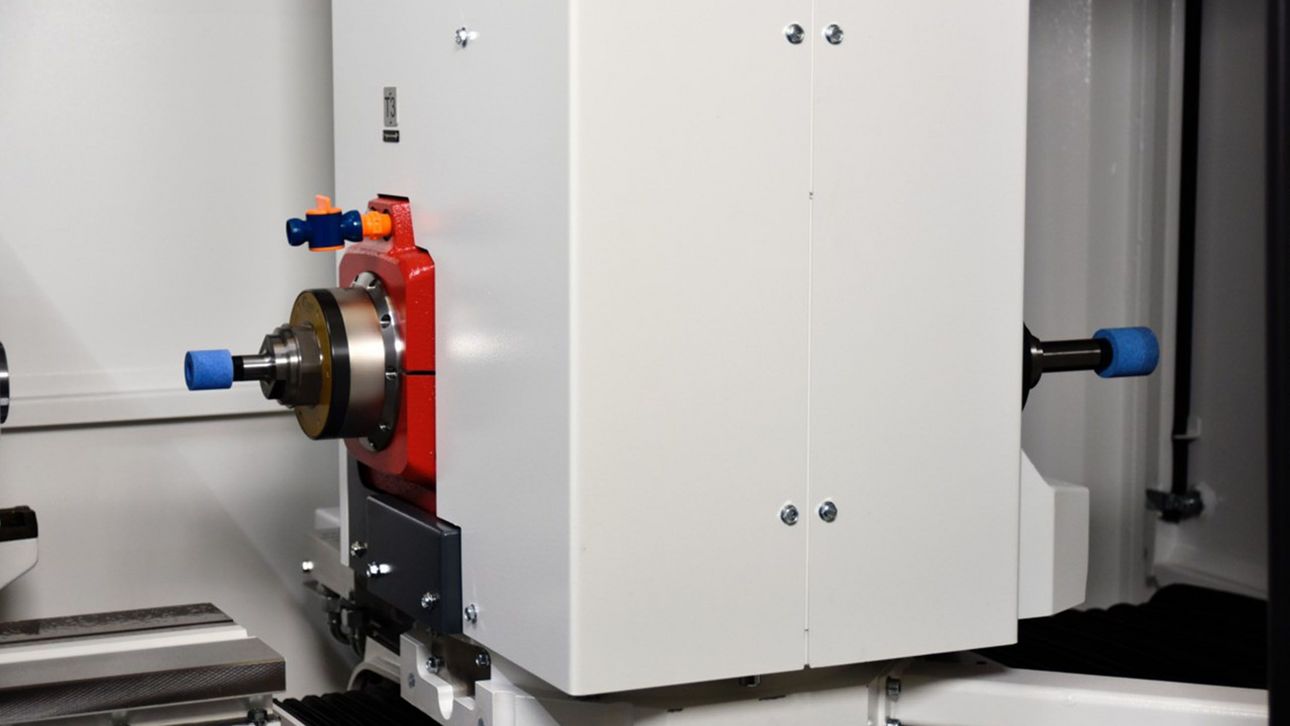

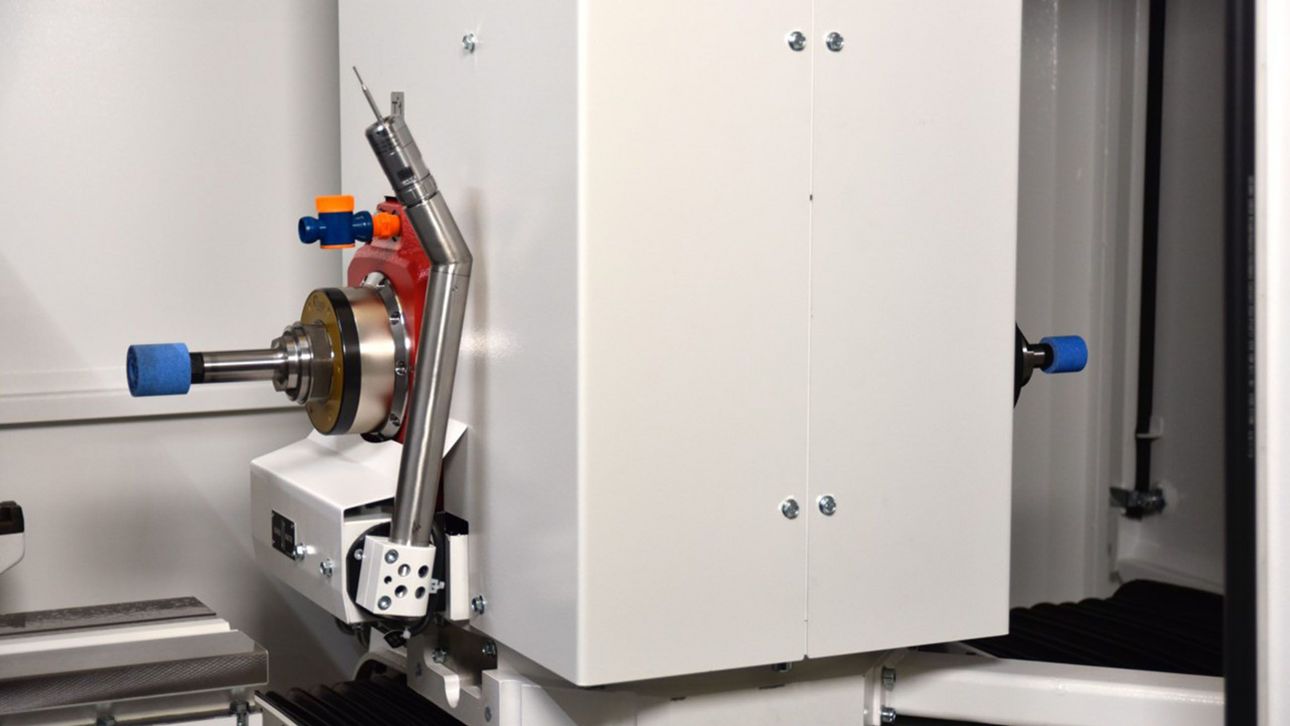

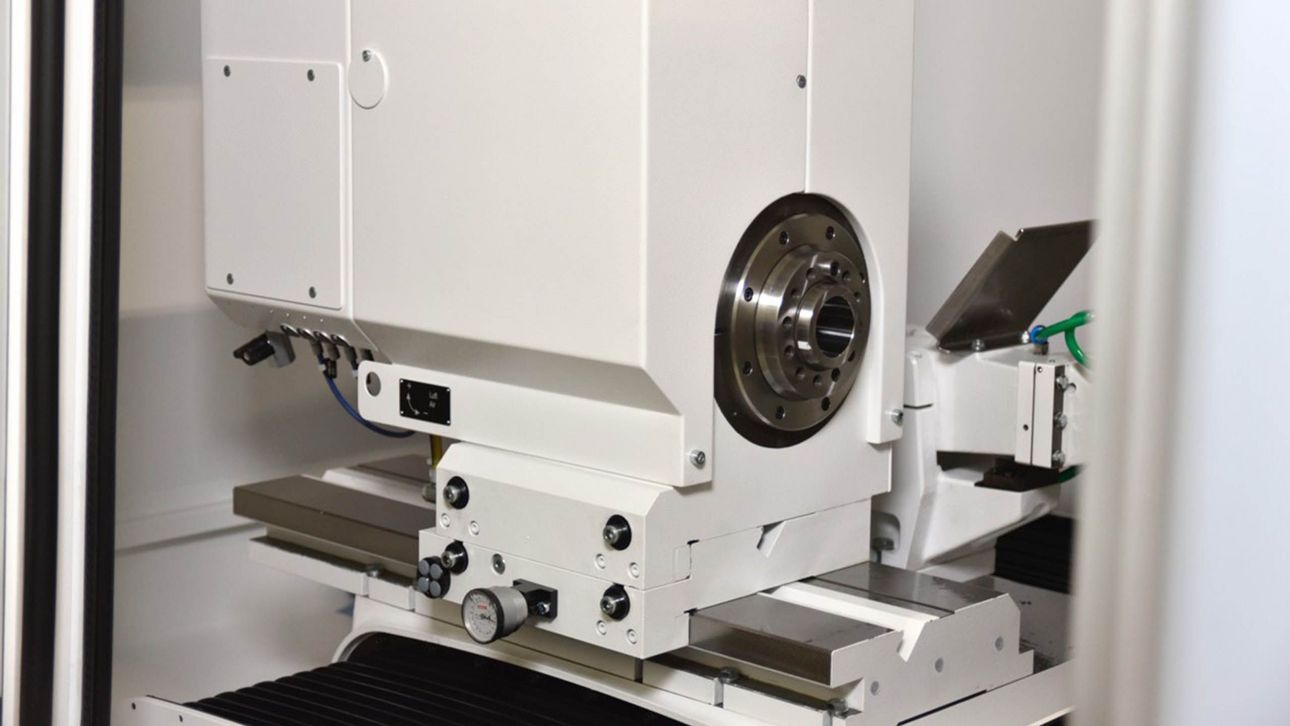

  • Tourelle avec deux broches de rectification ou une broche fixe
  • Axe C pour la poupée porte-pièce permettant la rectification de formes et de filets
  • Carénage complet à deux portes coulissantes

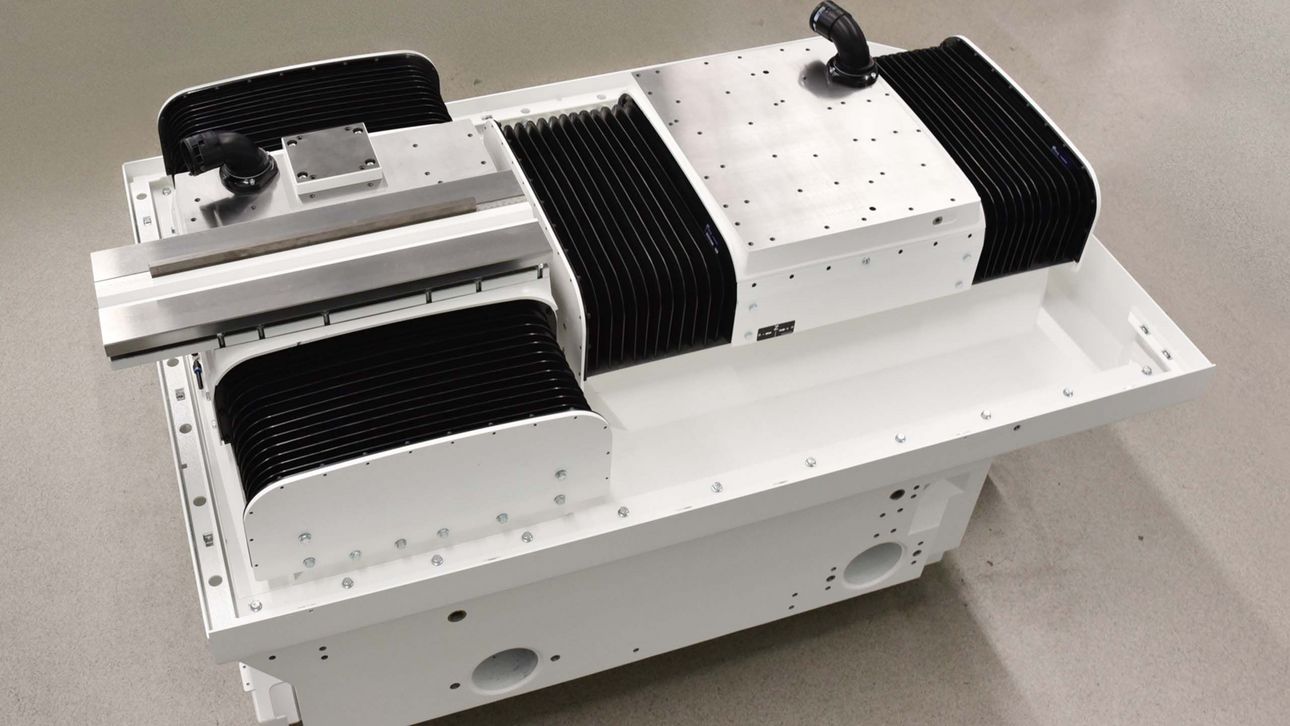

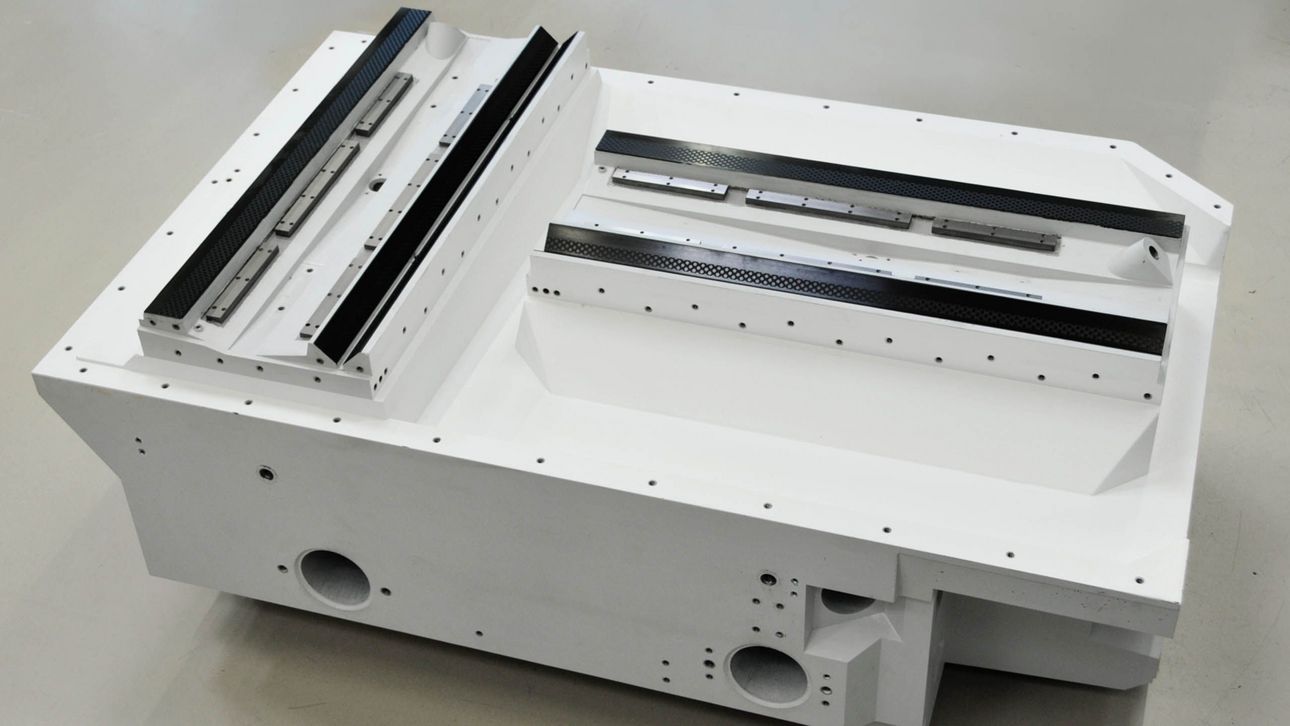

  • Banc de machine en fonte minérale Granitan® S103

Logiciels :

  • Commande et programmation extrêmement aisées grâce à StuderWIN
  • Temps de réglage réduits par ex. avec STUDER Quick-Set
  • Interfaces standardisées pour chargeur et appareils périphériques
Données techniques
kg / cm
lb / pouces

Axes linéaires

Trajet max. de déplacement pour l'axe X 350 mm
Vitesse max. de déplacement pour l'axe X 20'000 mm/min
Trajet maxi. de déplacement pour l'axe Z 350 mm
Vitesse max. de déplacement pour l'axe Z 20'000 mm/min

Entraînement de broche

Puissance maximale de la broche 18 kW
Vitesse de rotation maxi. 120'000 /min
Diamètre de la meule max. 300 mm
Largeur max. de la meule 32 mm

Axes de rotation

Plage de pivotement pour l'axe B 180 °
Plage de pivotement pour l'axe C ∞ °

Données de la pièce

Longueur de la pièce 0 - 300 mm
Diamètre de la pièce 0 - 360 mm
Poids max. de la pièce à usiner 100 kg
Hauteur des pointes 200 mm

Axes linéaires

Trajet max. de déplacement pour l'axe X 13.8 inch
Vitesse max. de déplacement pour l'axe X 787 inch/min
Trajet maxi. de déplacement pour l'axe Z 13.8 inch
Vitesse max. de déplacement pour l'axe Z 787 inch/min

Entraînement de broche

Puissance maximale de la broche 24 hp
Vitesse de rotation maxi. 120'000 rpm
Diamètre de la meule max. 12 inch
Largeur max. de la meule 1.3 inch

Axes de rotation

Plage de pivotement pour l'axe B 180 deg
Plage de pivotement pour l'axe C ∞ deg

Données de la pièce

Longueur de la pièce 0 - 11.8 inch
Diamètre de la pièce 0 - 15.7 inch
Poids max. de la pièce à usiner 220 lbs
Hauteur des pointes 7.9 inch
