Die Preiswerte für vielfältige Innenschleifanwendungen.
Eckdaten

Die S121 ist eine CNC-Universal-Innenrundschleifmaschine für mittelgrosse Werkstücke in der Einzel- und Kleinserienfertigung. Die preiswerte universelle Maschine verfügt über einen Schwingdurchmesser von 400 mm.

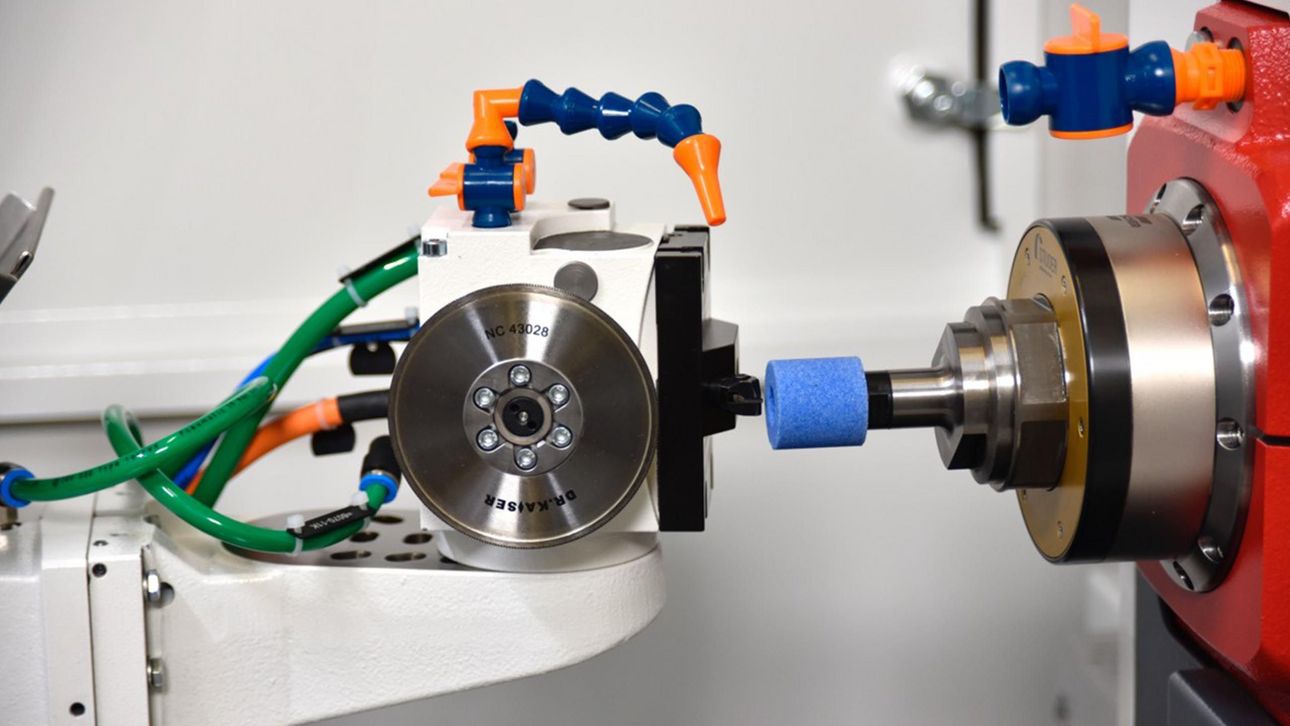

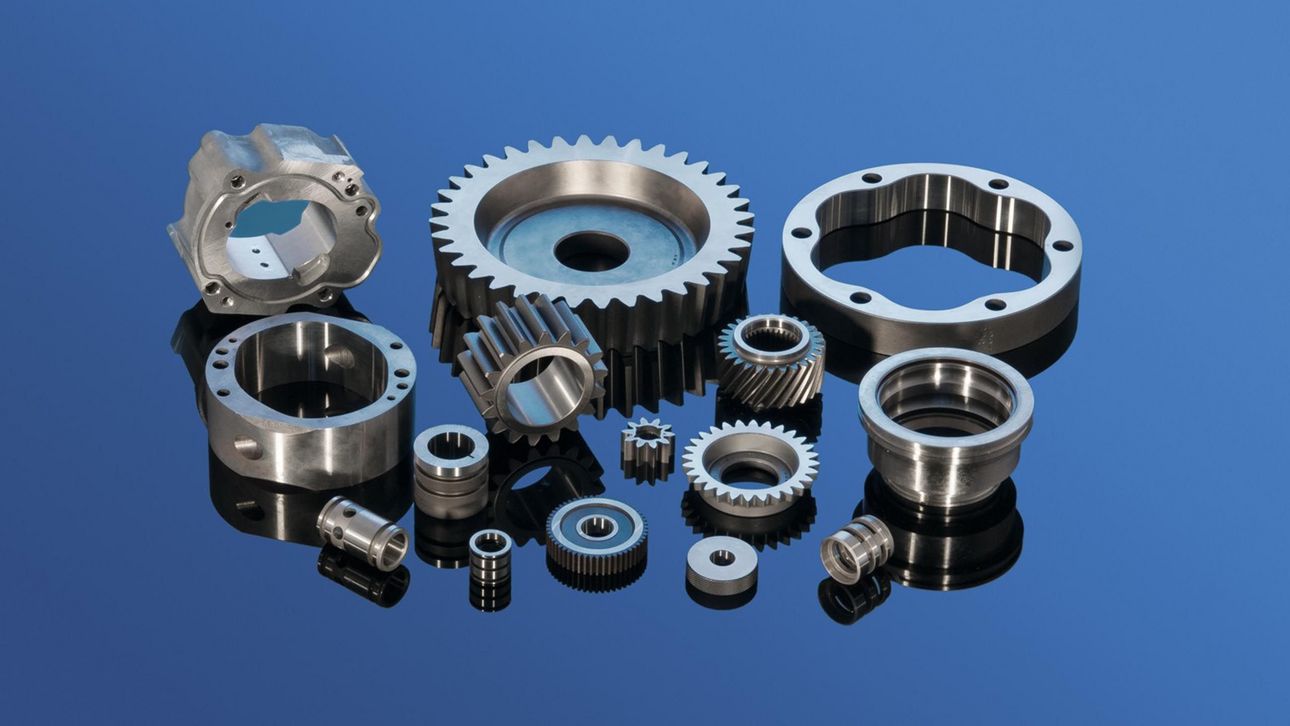

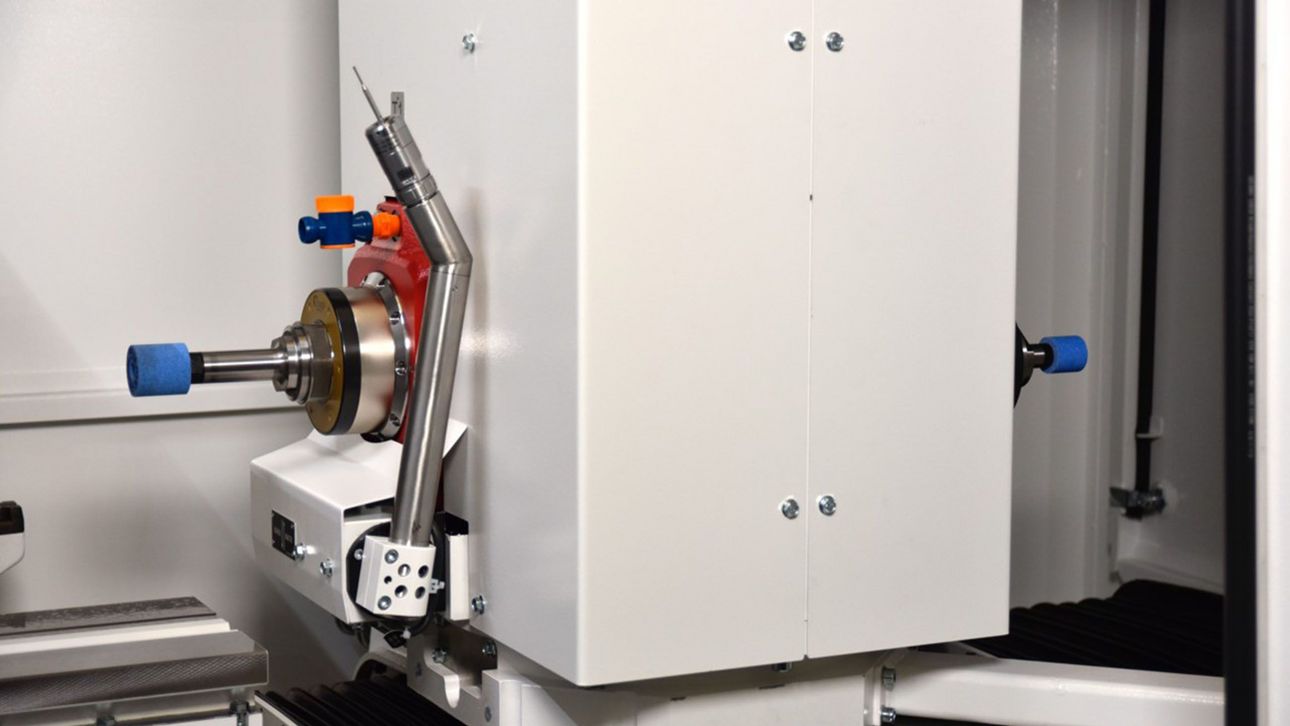

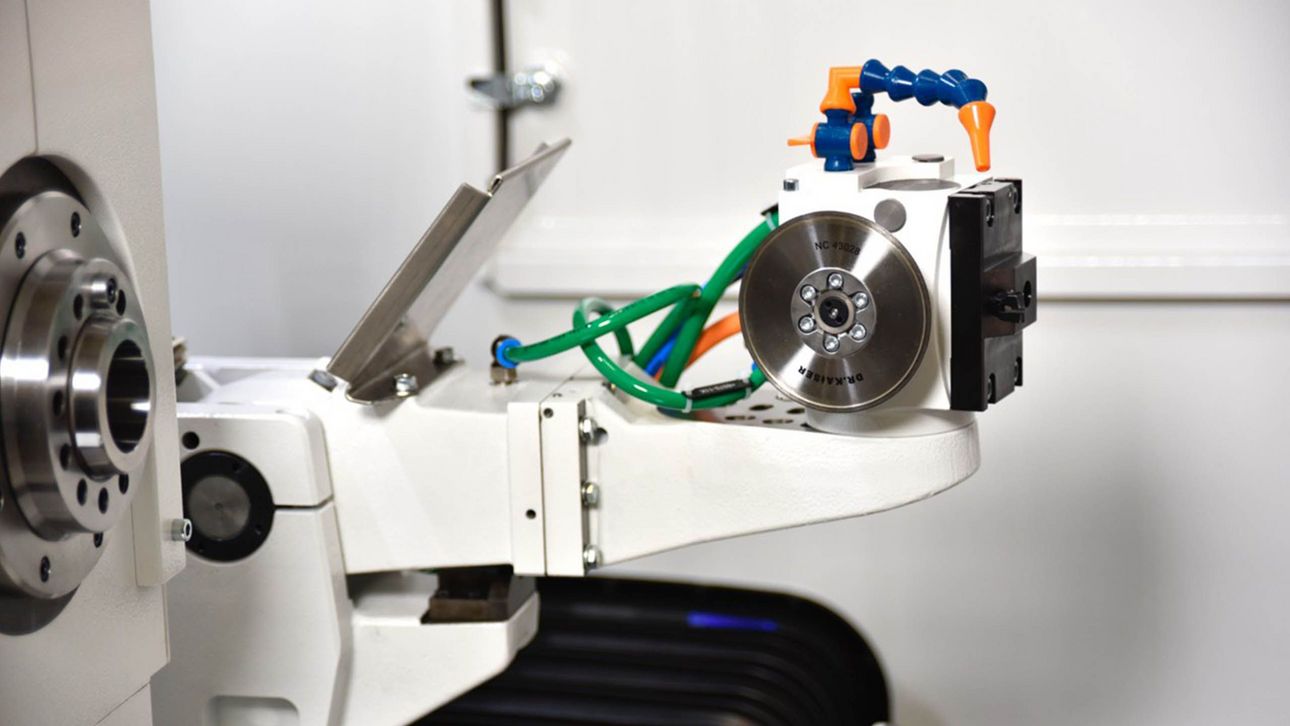

Sie ist die ideale Maschine zum Innen-, Plan- und Aussenschleifen von Futterteilen. Die S121 verfügt über viele technische Finessen wie zum Beispiel das revolutionäre StuderGuide® Führungsbahnsystem, hochpräzise Achsantriebe mit Linearmotoren, eine einschwenkbare Abrichtvorrichtung, usw.

Bilder
Hardware / Software

Hardware:

  • Führungssystem StuderGuide® mit Linearantrieb

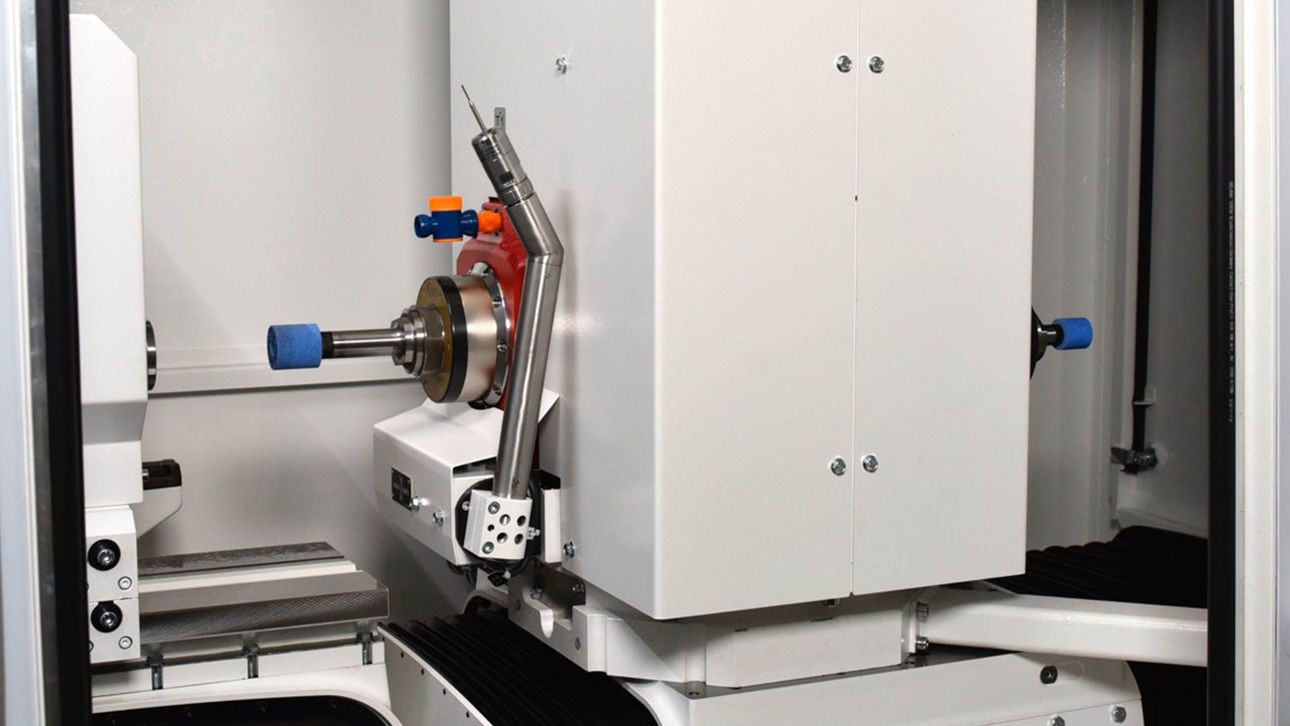

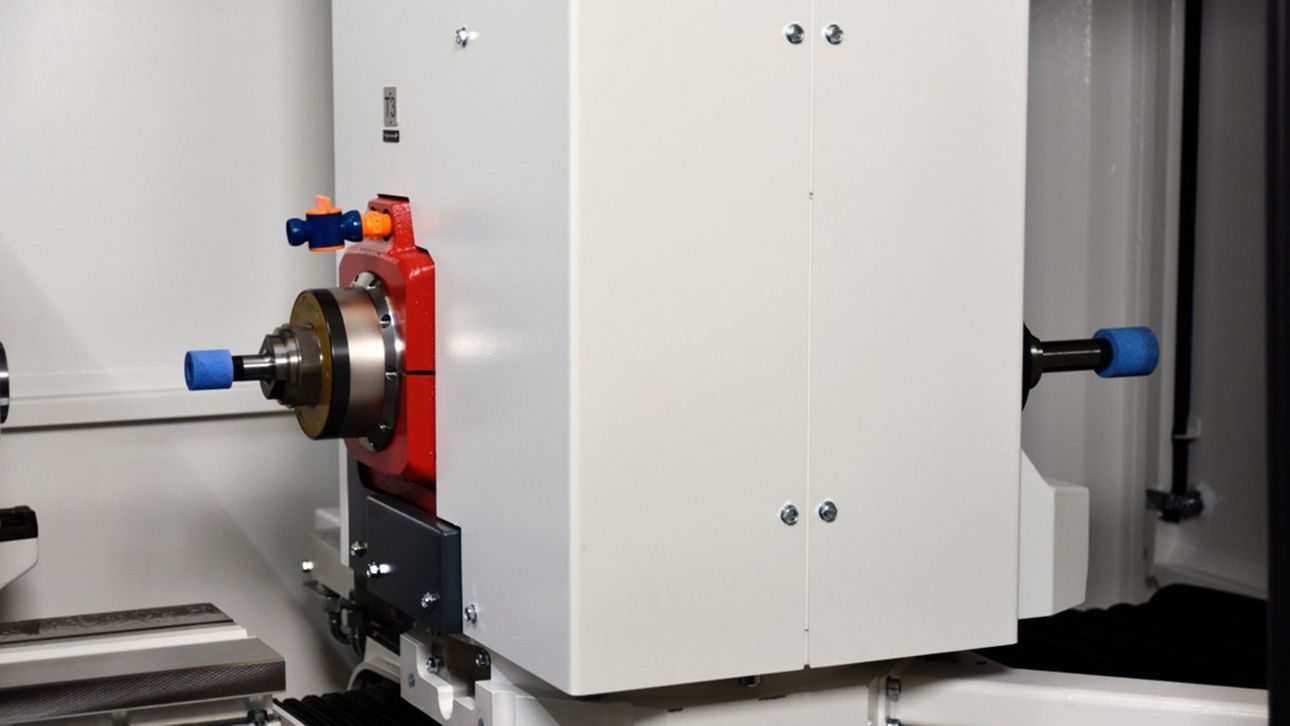

  • Spindelrevolver mit zwei Schleifspindeln oder eine feste Spindel
  • C-Achse zum Werkstückspindelstock zum Formen- und Gewindeschleifen
  • Vollverkleidung mit zwei Schiebetüren

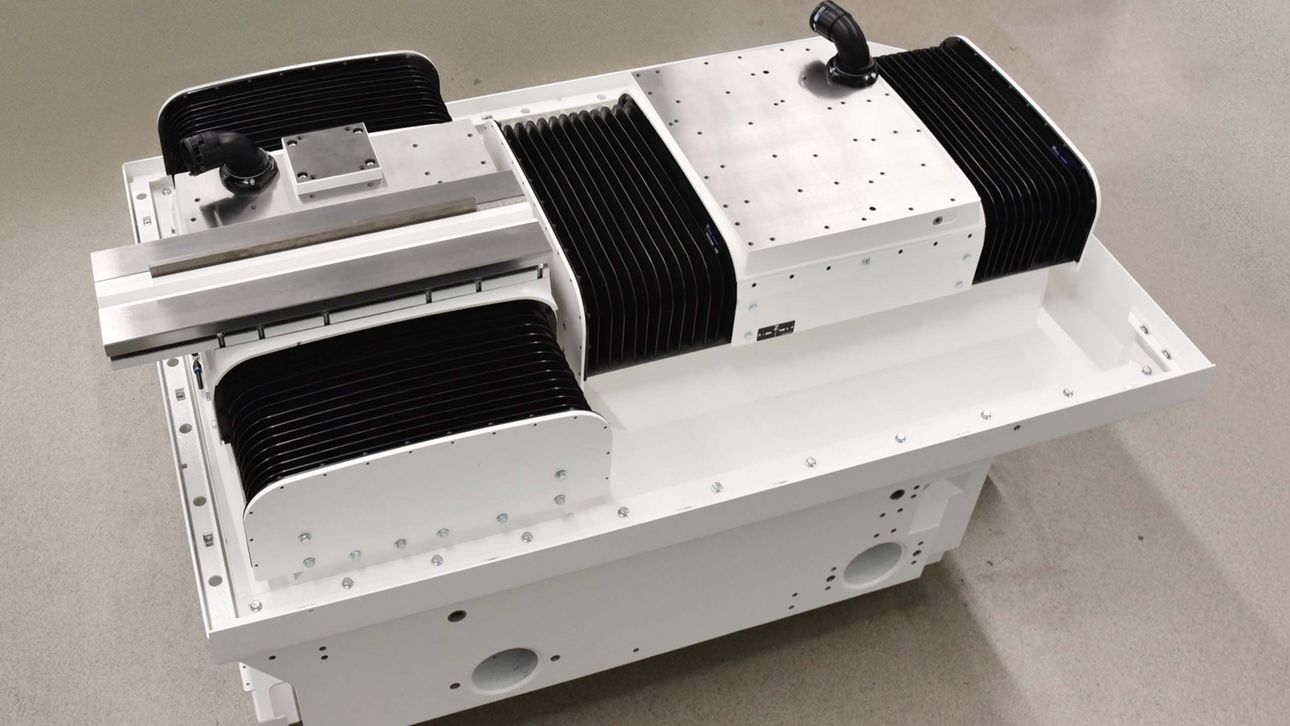

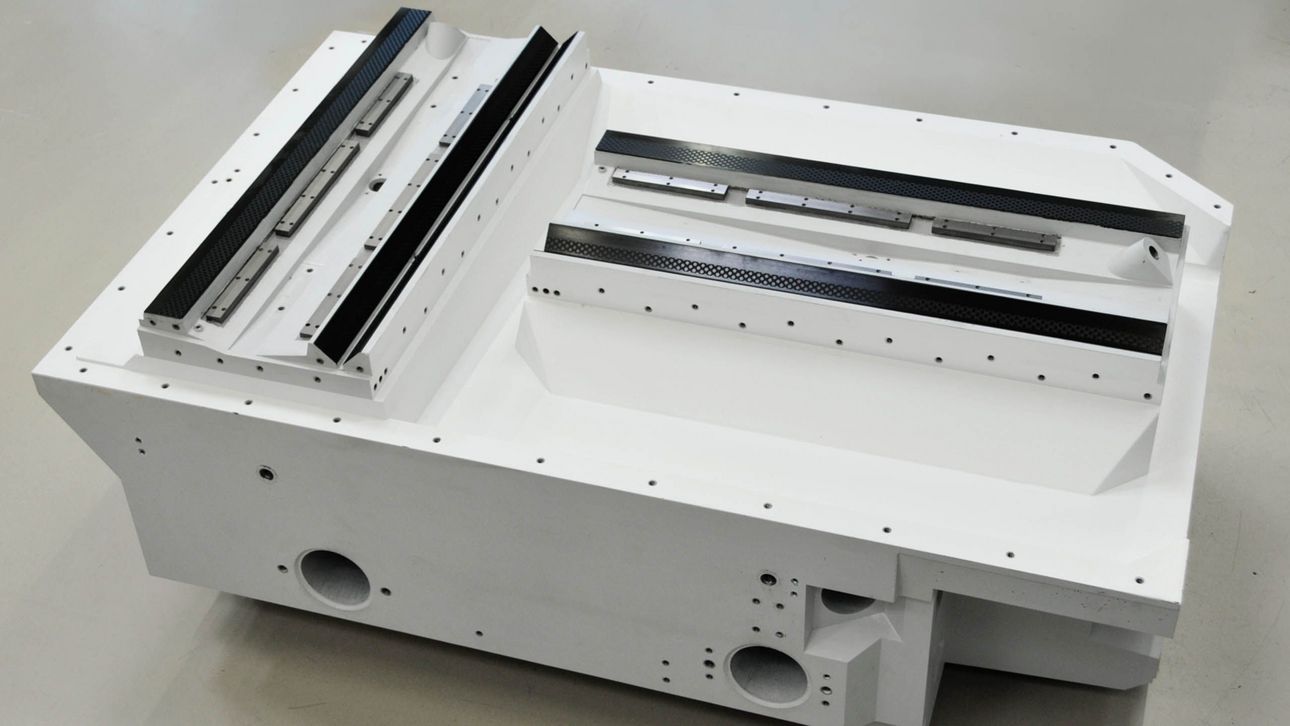

  • Maschinenbett aus Mineralguss Granitan® S103

Software:

  • Einfachste Bedienung und Programmierung dank StuderWIN
  • Kurze Ein- und Umrichtzeiten z. B. mit STUDER Quick-Set
  • Standardisierte Schnittstellen für Lader- und Peripheriegeräte
Technische Daten
kg / cm
lb / inches

Linearachsen

Max. Verfahrweg X-Achse 350 mm
Max. Verfahrgeschwindigkeit X-Achse 20'000 mm/min
Max. Verfahrweg Z-Achse 350 mm
Max. Verfahrgeschwindigkeit Z-Achse 20'000 mm/min

Spindelantrieb

Max. Spindelleistung 18 kW
Max. Drehzahl 120'000 /min
Max. Schleifscheibendurchmesser 300 mm
Max. Schleifscheibenbreite 32 mm

Schwenkachsen

Schwenkbereich B-Achse 180 °
Schwenkbereich C-Achse ∞ °

Werkstückdaten

Werkstücklänge 0 - 300 mm
Werkstückdurchmesser 0 - 360 mm
Max. Werkstückgewicht 100 kg
Spitzenhöhe 200 mm

Linearachsen

Max. Verfahrweg X-Achse 13.8 inch
Max. Verfahrgeschwindigkeit X-Achse 787 inch/min
Max. Verfahrweg Z-Achse 13.8 inch
Max. Verfahrgeschwindigkeit Z-Achse 787 inch/min

Spindelantrieb

Max. Spindelleistung 24 hp
Max. Drehzahl 120'000 rpm
Max. Schleifscheibendurchmesser 12 inch
Max. Schleifscheibenbreite 1.3 inch

Schwenkachsen

Schwenkbereich B-Achse 180 deg
Schwenkbereich C-Achse ∞ deg

Werkstückdaten

Werkstücklänge 0 - 11.8 inch
Werkstückdurchmesser 0 - 15.7 inch
Max. Werkstückgewicht 220 lbs
Spitzenhöhe 7.9 inch
Downloads
pdf, 3 MB
Produktbroschüre
S121 - Die Preiswerte für vielfältige Innenschleifanwendungen.
Download
pdf, 2 MB
StuderControl
Maschinelle Kontrollmessungen direkt auf der Maschine
