Die Universelle für umfassendes Innenrundschleifen.
S141
Zur Broschüre
  1. www.studer.com
  2. Rundschleifmaschinen
  3. S141
Kontakt
Eckdaten

Die S141 ist eine CNC-Universal-Innenrundschleifmaschine der neuen Generation. Drei Baugrössen für Werkstücklängen inkl. Spannmittel von 300 mm, 700 mm resp. 1'300 mm sind erhältlich. Bei allen Modellen beträgt die maximale Schleiflänge innen 250 mm und aussen 150 mm.

Die S141 ist die ideale Maschine für das Schleifen von Spindelwellen, Spindelgehäusen, Rotorwellen-Achsen oder Flanschteilen. Viele Werkstücke finden sich in den Bereichen von Werkzeugmaschinen,  Antriebselementen, Aerospace und dem Werkzeugbau.

Weiterlesen
Bilder

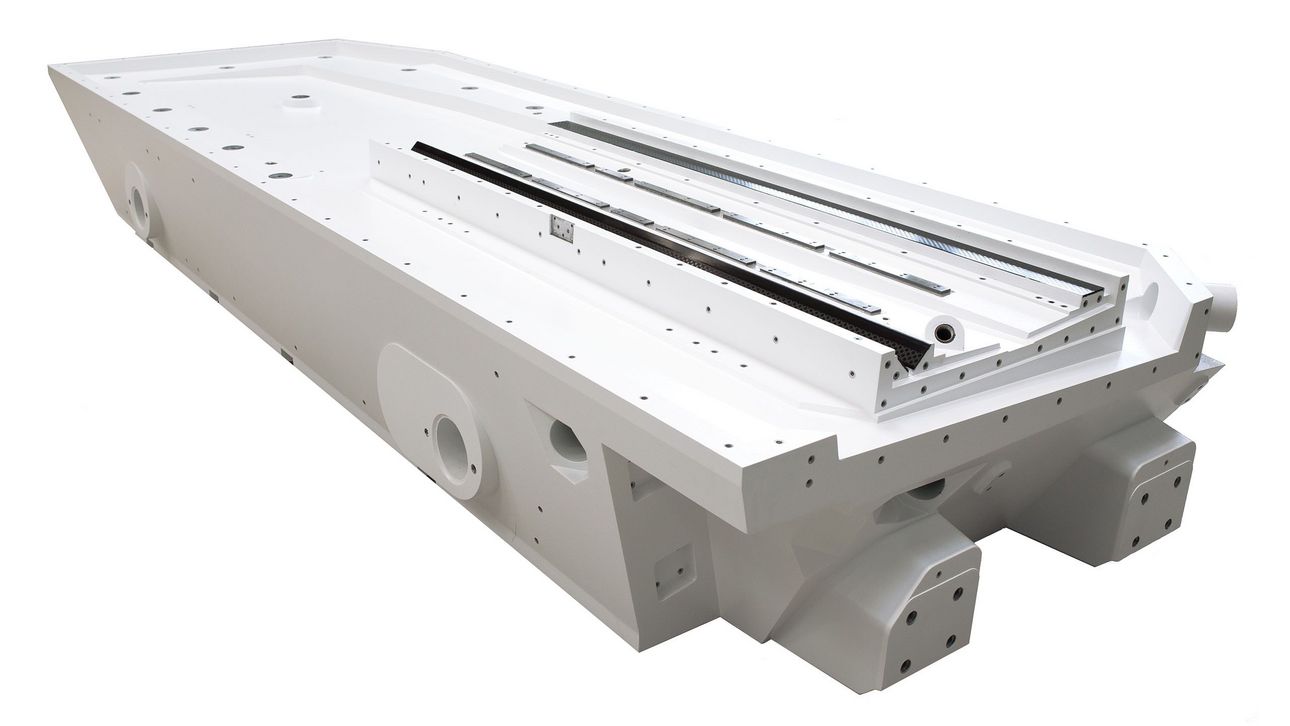

Maschinenbett mit Längsführungen

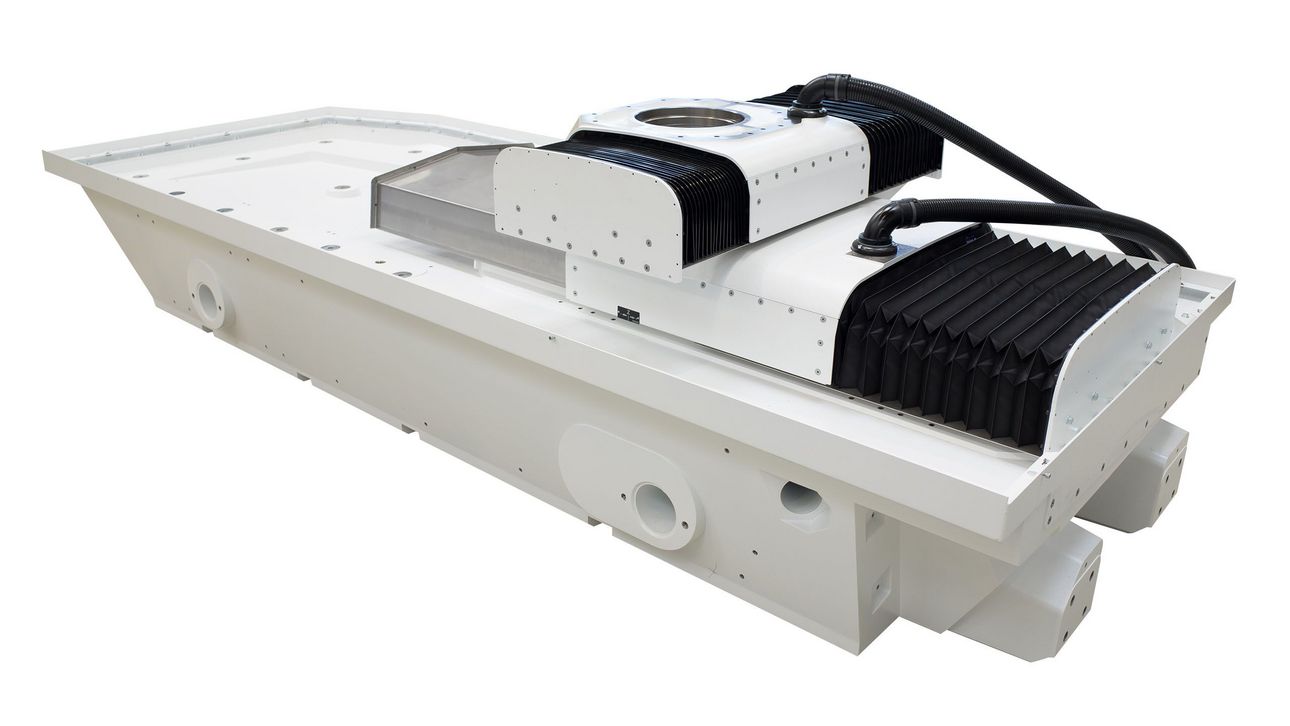

Maschinenbett mit Längs- und Querschlitten

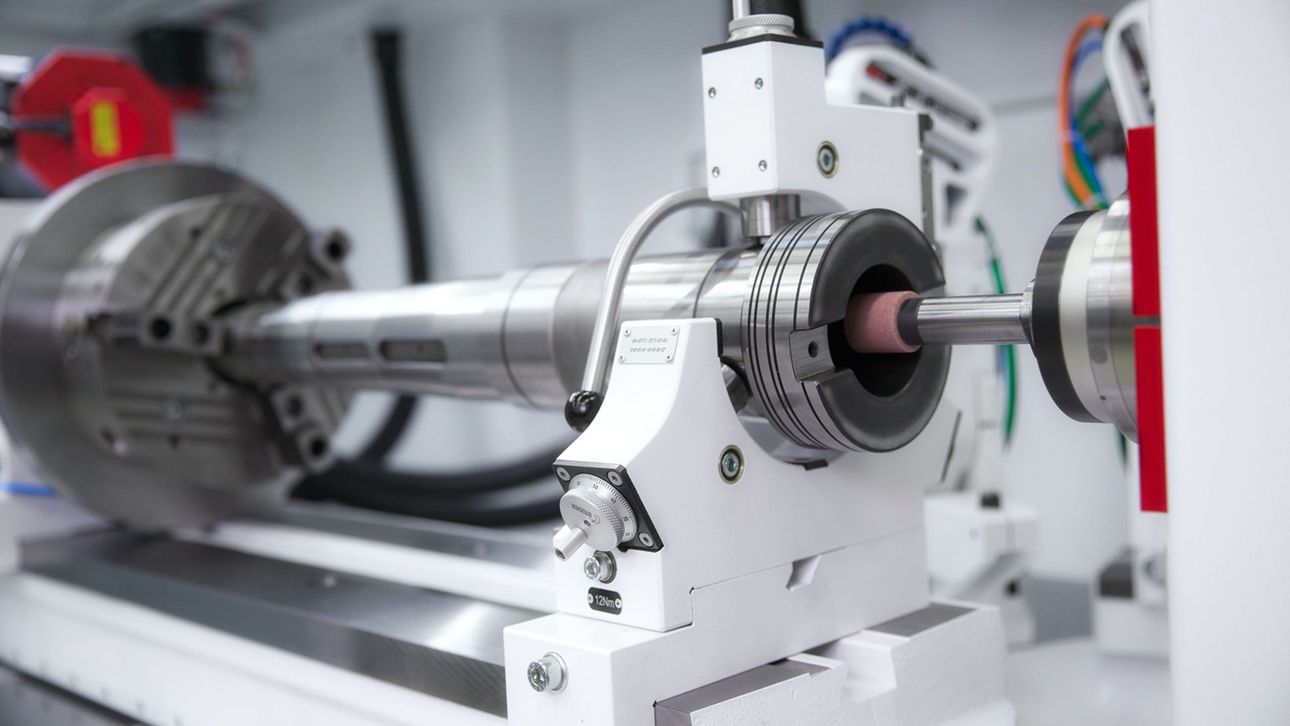

Werkstücktisch mit Lünette

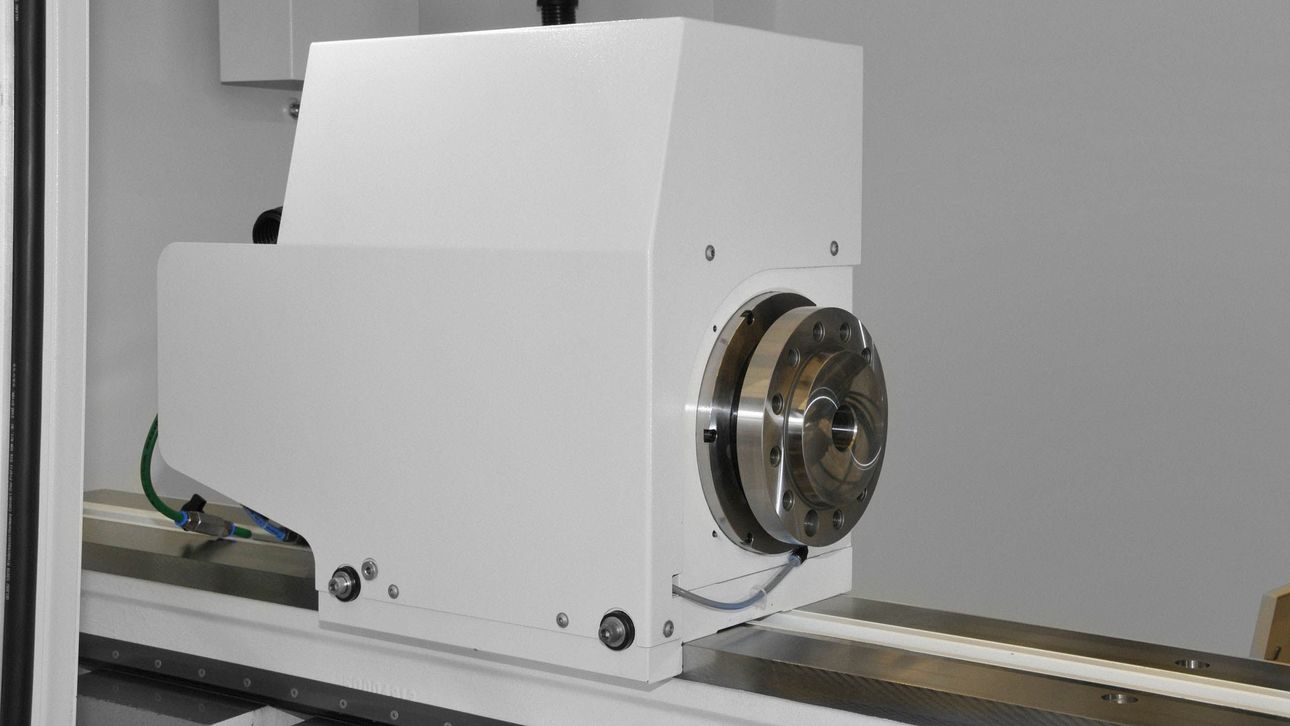

Futter-Werkstückspindelstock

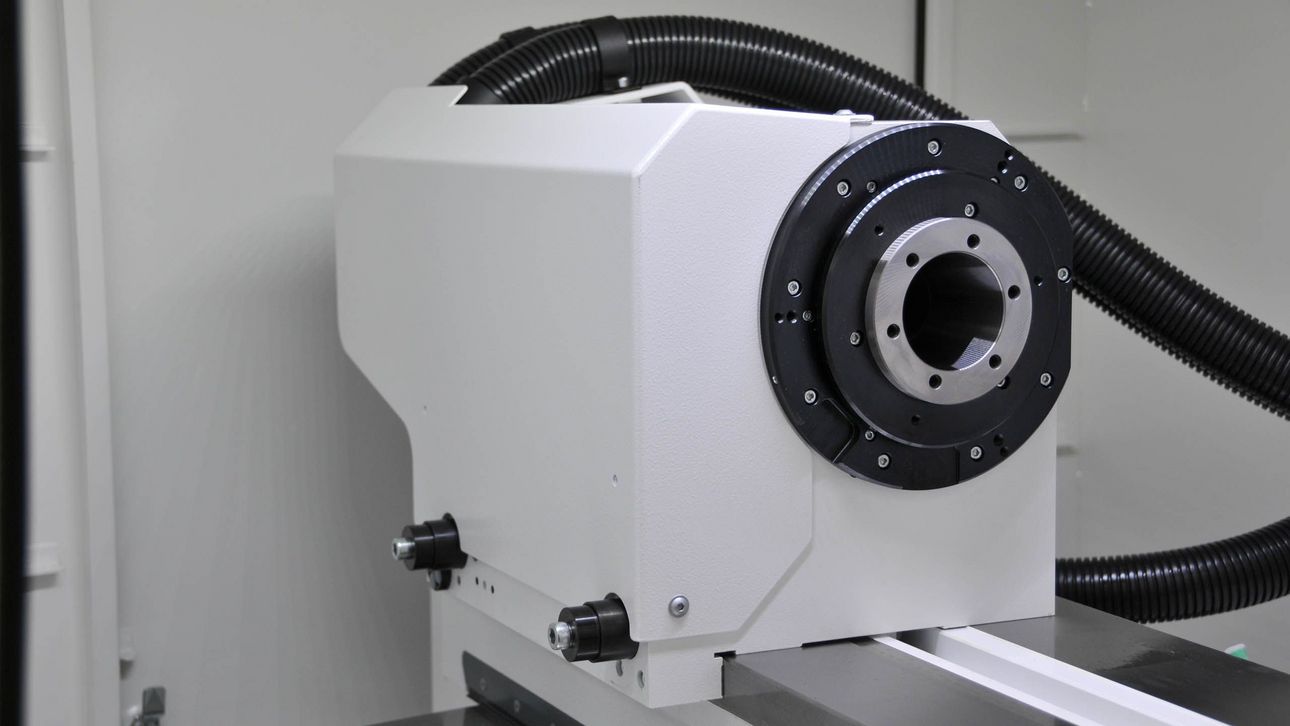

Motor-Werkstückspindelstock
Abrichten mit festem Abrichtwerkzeug

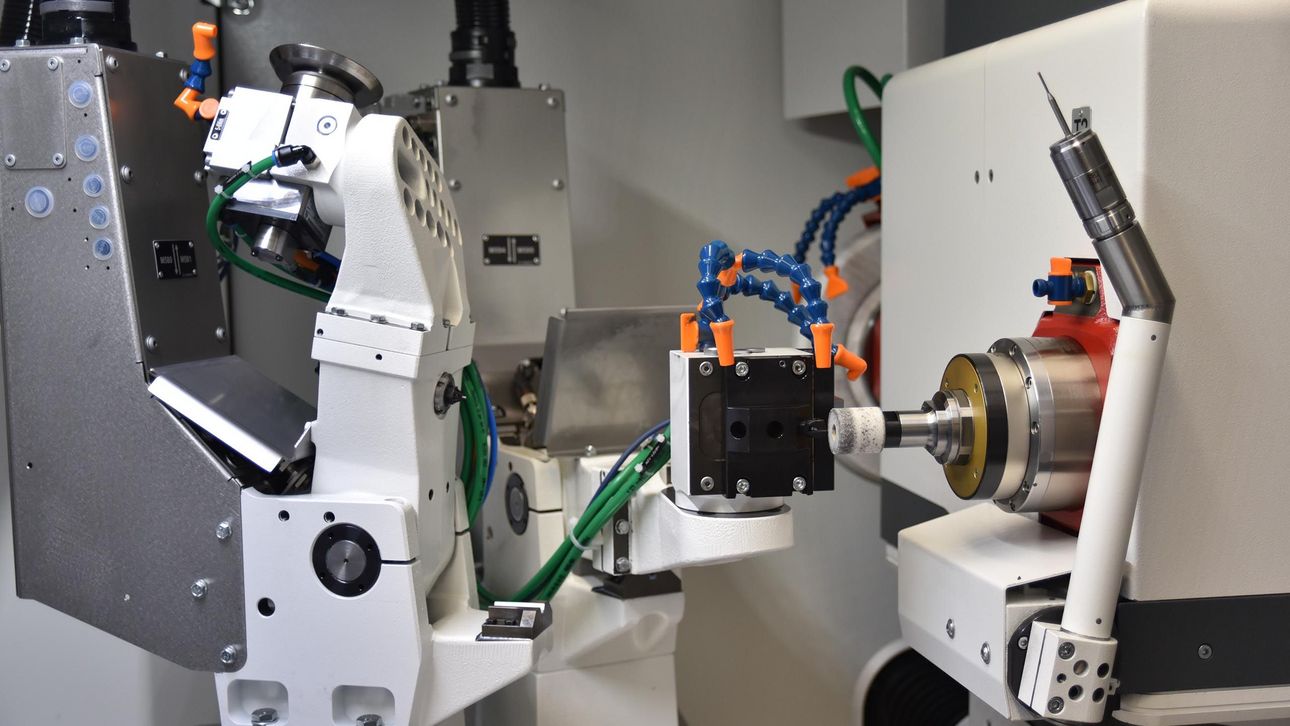

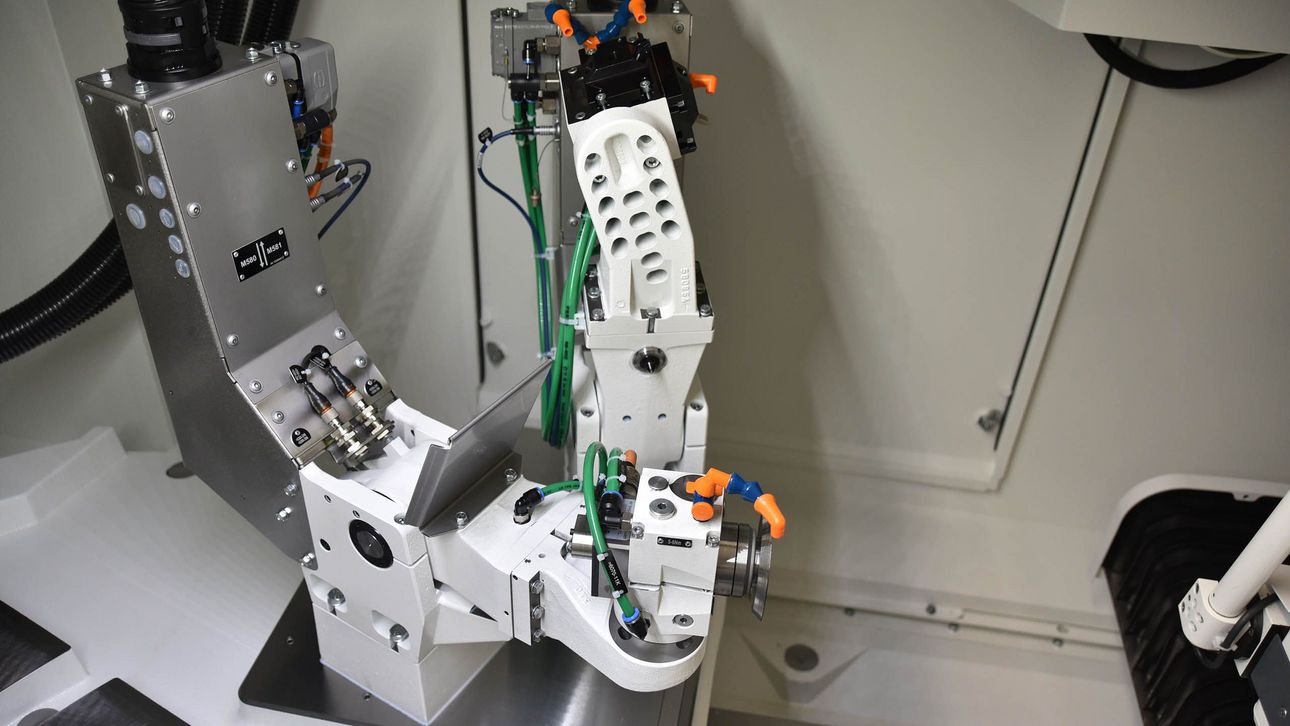

Einschwenkbare Abrichtvorrichtungen

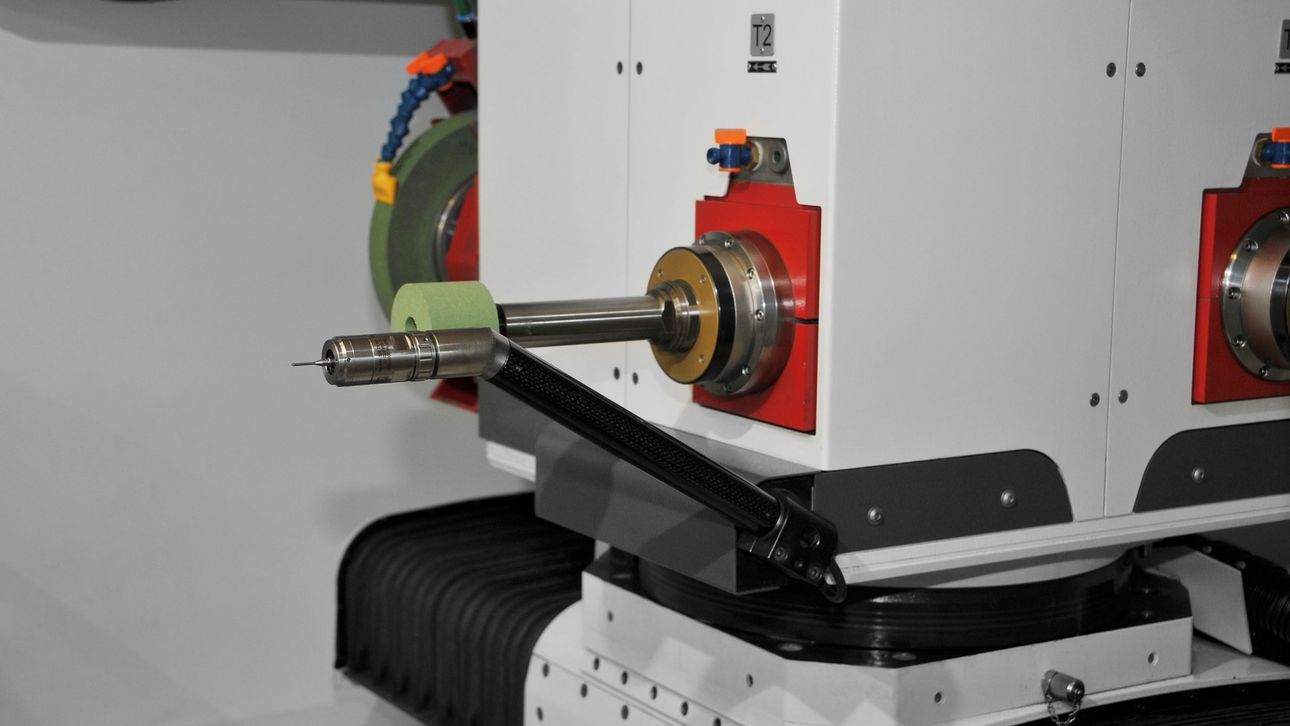

Messtaster

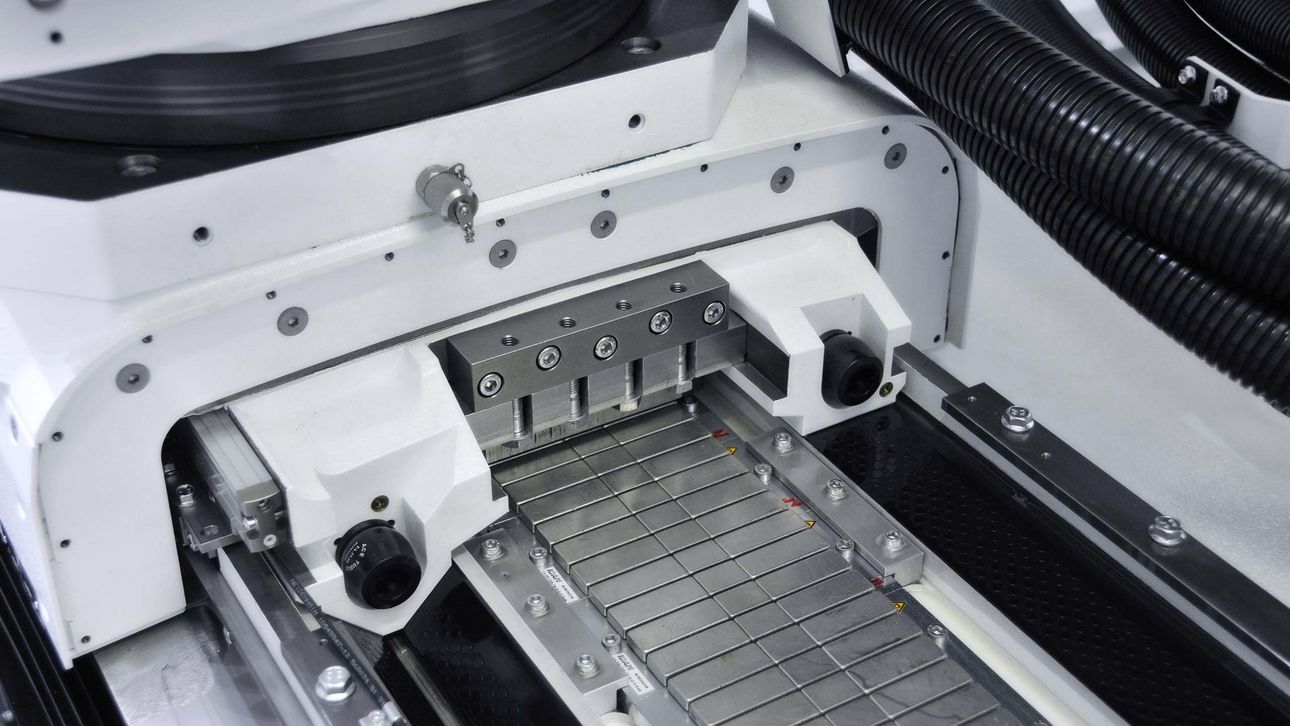

Z-Achse mit Linearmotor

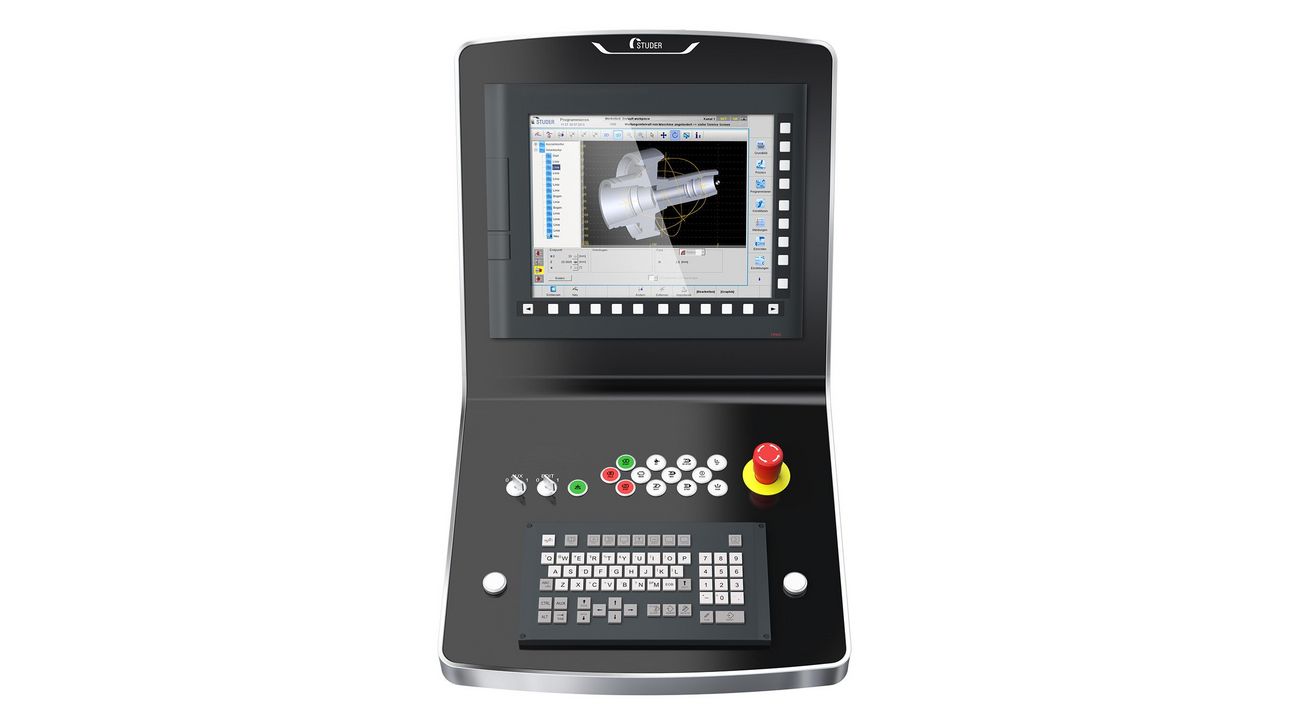

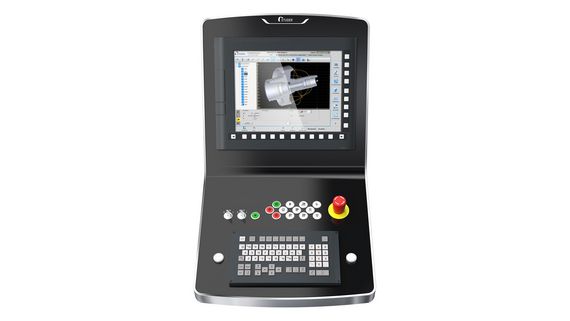

Maschinensteuerung
Hardware / Software

Hardware:

  • Führungssystem StuderGuide® mit Linearantrieb
  • Schleifspindelrevolver mit bis zu vier Schleifspindeln
  • Automatisch schwenkbarer Werkstücktisch
  • C-Achse zu Werkstückspindel zum Formen- und Gewindeschleifen
  • Vollverkleidung mit zwei Schiebetüren
  • Maschinenbett aus Mineralguss Granitan® S103

Software:

  • Einfachste Bedienung und Programmierung dank StuderWIN
  • Kurze Ein- und Umrichtzeiten z. B. mit STUDER Quick-Set
  • Standardisierte Schnittstellen für Lader- und Peripheriegeräte
Technische Daten
kg / cm
lb / inches

Linearachsen

Max. Verfahrweg X-Achse 425 mm
Max. Verfahrgeschwindigkeit X-Achse 20'000 mm/min
Max. Verfahrweg Z-Achse 500 mm
Max. Verfahrgeschwindigkeit Z-Achse 20'000 mm/min

Spindelantrieb

Max. Spindelleistung 18 kW
Max. Drehzahl 120'000 /min
Max. Schleifscheibendurchmesser 300 mm
Max. Schleifscheibenbreite 32 mm

Schwenkachsen

Schwenkbereich B-Achse 330 °
Schwenkbereich C-Achse ∞ °

Werkstückdaten

Werkstücklänge 0 - 300 mm
Werkstückdurchmesser 0 - 400 mm
Max. Werkstückgewicht 250 kg
Spitzenhöhe 200 mm

Linearachsen

Max. Verfahrweg X-Achse 16.7 inch
Max. Verfahrgeschwindigkeit X-Achse 787 inch/min
Max. Verfahrweg Z-Achse 19.7 inch
Max. Verfahrgeschwindigkeit Z-Achse 787 inch/min

Spindelantrieb

Max. Spindelleistung 24 hp
Max. Drehzahl 120'000 rpm
Max. Schleifscheibendurchmesser 12 inch
Max. Schleifscheibenbreite 1.3 inch

Schwenkachsen

Schwenkbereich B-Achse 330 deg
Schwenkbereich C-Achse ∞ deg

Werkstückdaten

Werkstücklänge 0 - 11.8 inch
Werkstückdurchmesser 0 - 15.7 inch
Max. Werkstückgewicht 550 lbs
Spitzenhöhe 7.9 inch

Linearachsen

Max. Verfahrweg X-Achse 425 mm
Max. Verfahrgeschwindigkeit X-Achse 20'000 mm/min
Max. Verfahrweg Z-Achse 500 mm
Max. Verfahrgeschwindigkeit Z-Achse 20'000 mm/min

Spindelantrieb

Max. Spindelleistung 18 kW
Max. Drehzahl 120'000 /min
Max. Schleifscheibendurchmesser 300 mm
Max. Schleifscheibenbreite 32 mm

Schwenkachsen

Schwenkbereich B-Achse 330 °
Schwenkbereich C-Achse ∞ °

Werkstückdaten

Werkstücklänge 0 - 700 mm
Werkstückdurchmesser 0 - 400 mm
Max. Werkstückgewicht 250 kg
Spitzenhöhe 200 mm

Linearachsen

Max. Verfahrweg X-Achse 16.7 inch
Max. Verfahrgeschwindigkeit X-Achse 787 inch/min
Max. Verfahrweg Z-Achse 19.7 inch
Max. Verfahrgeschwindigkeit Z-Achse 787 inch/min

Spindelantrieb

Max. Spindelleistung 24 hp
Max. Drehzahl 120'000 rpm
Max. Schleifscheibendurchmesser 12 inch
Max. Schleifscheibenbreite 1.3 inch

Schwenkachsen

Schwenkbereich B-Achse 330 deg
Schwenkbereich C-Achse ∞ deg

Werkstückdaten

Werkstücklänge 0 - 27.5 inch
Werkstückdurchmesser 0 - 15.7 inch
Max. Werkstückgewicht 550 lbs
Spitzenhöhe 7.9 inch

Linearachsen

Max. Verfahrweg X-Achse 425 mm
Max. Verfahrgeschwindigkeit X-Achse 20'000 mm/min
Max. Verfahrweg Z-Achse 700 mm
Max. Verfahrgeschwindigkeit Z-Achse 20'000 mm/min

Spindelantrieb

Max. Spindelleistung 18 kW
Max. Drehzahl 120'000 /min
Max. Schleifscheibendurchmesser 300 mm
Max. Schleifscheibenbreite 32 mm

Schwenkachsen

Schwenkbereich B-Achse 330 °
Schwenkbereich C-Achse ∞ °

Werkstückdaten

Werkstücklänge 0 - 1'300 mm
Werkstückdurchmesser 0 - 400 mm
Max. Werkstückgewicht 250 kg
Spitzenhöhe 200 mm

Linearachsen

Max. Verfahrweg X-Achse 16.7 inch
Max. Verfahrgeschwindigkeit X-Achse 787 inch/min
Max. Verfahrweg Z-Achse 27.5 inch
Max. Verfahrgeschwindigkeit Z-Achse 787 inch/min

Spindelantrieb

Max. Spindelleistung 24 hp
Max. Drehzahl 120'000 rpm
Max. Schleifscheibendurchmesser 12 inch
Max. Schleifscheibenbreite 1.3 inch

Schwenkachsen

Schwenkbereich B-Achse 330 deg
Schwenkbereich C-Achse ∞ deg

Werkstückdaten

Werkstücklänge 0 - 51.2 inch
Werkstückdurchmesser 0 - 15.7 inch
Max. Werkstückgewicht 550 lbs
Spitzenhöhe 7.9 inch
