Die Universelle für umfassendes Innenrundschleifen.
Eckdaten

Die S131 ist eine CNC-Universal-Innenrundschleifmaschine der neuen Generation. Der Schwingdurchmesser über dem Werkstücktisch beträgt 250 mm, die maximale Werkstücklänge inkl. Spannmittel 300 mm.

Die kompakte Maschine zeigt ihre Stärke bei Flanschteilen und kleineren Werkstücken aller Art. Sie verfügt über viele technische Finessen wie zum Beispiel das revolutionäre StuderGuide® Führungsbahnsystem, hochpräzise Achsantriebe mit Linearmotoren, extrem schnellen Direktantrieb des Schleifspindelrevolvers, automatisches Schwenken des Werkstücktisches usw.

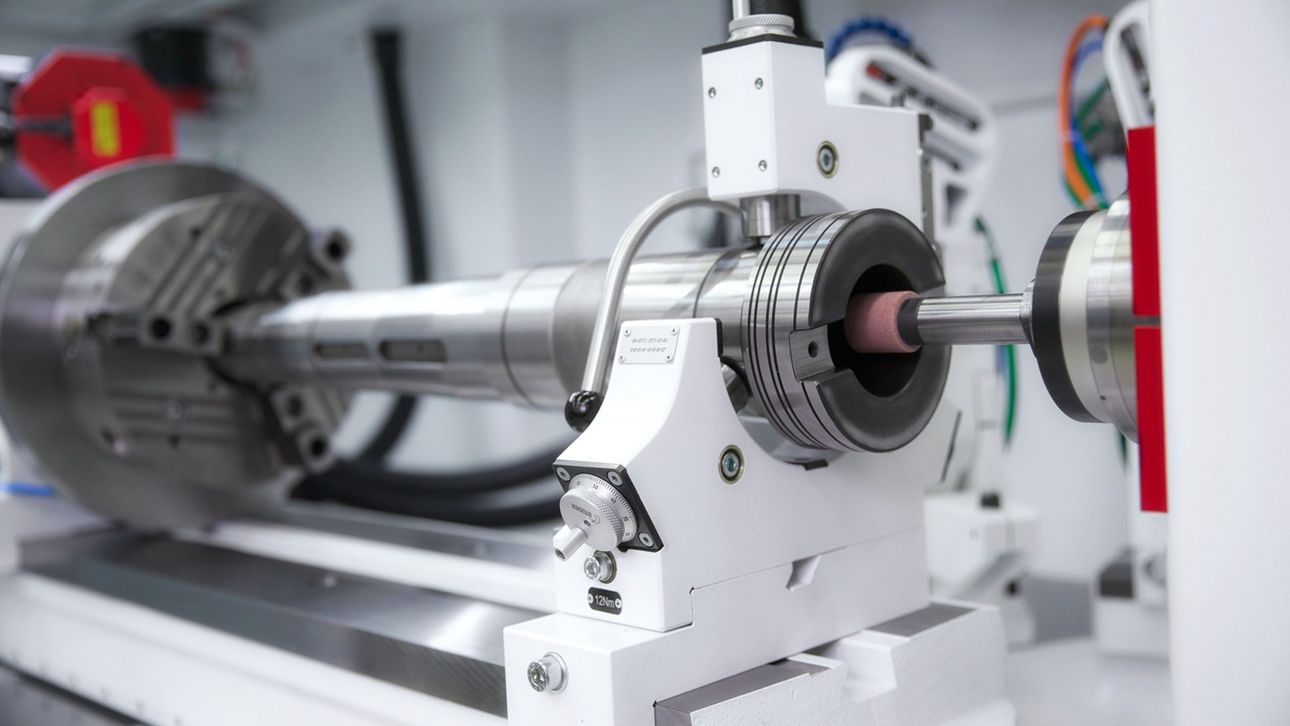

Bilder
Hardware / Software

Hardware:

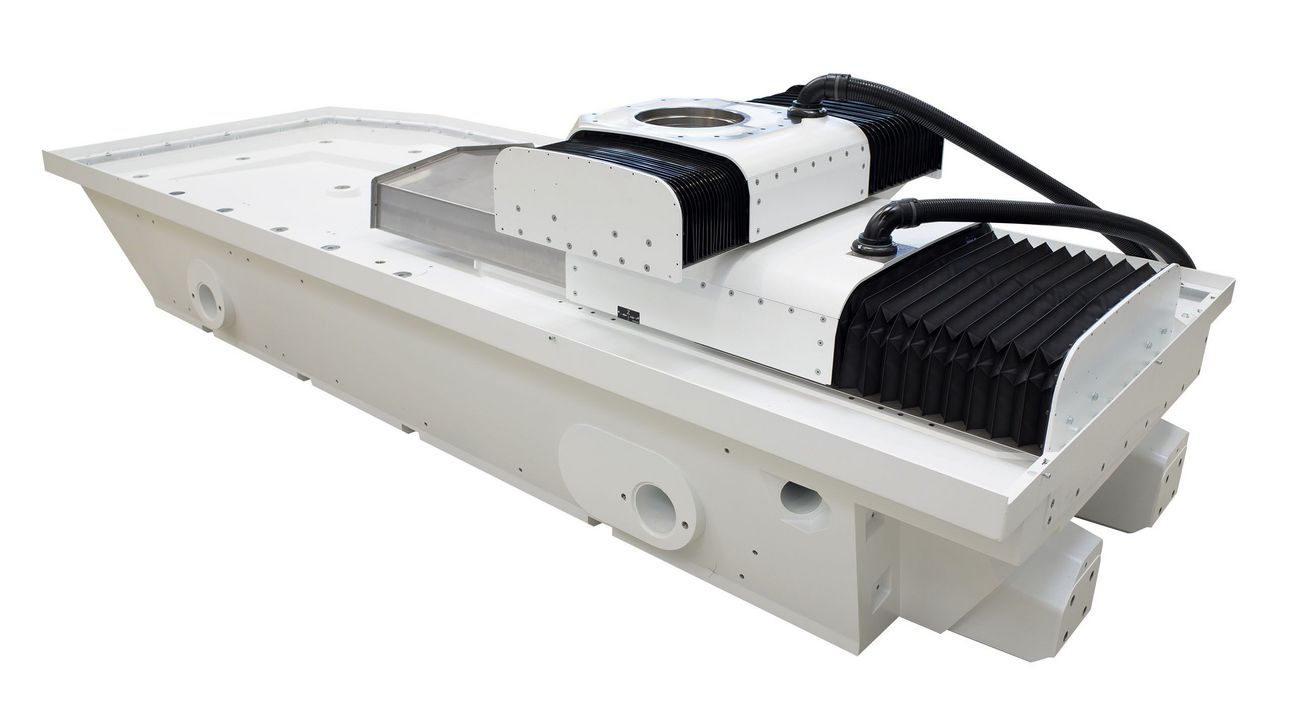

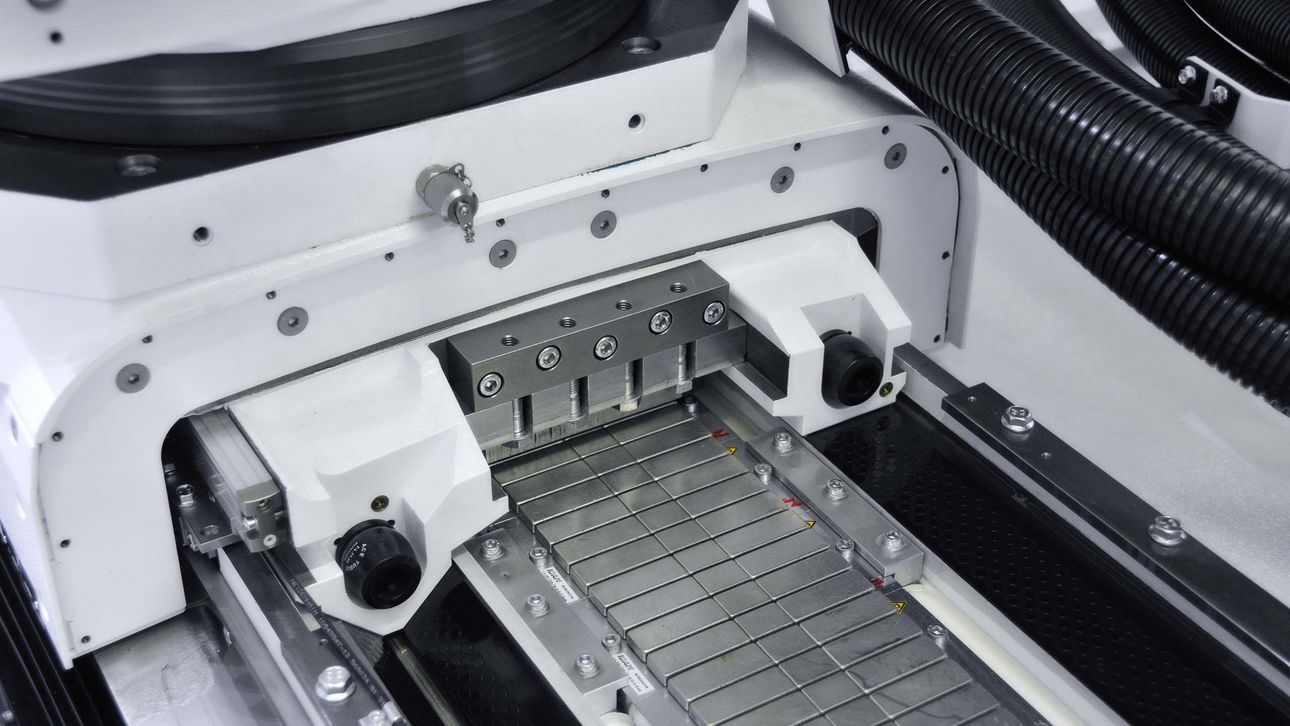

  • Führungssystem StuderGuide® mit Linearantrieb

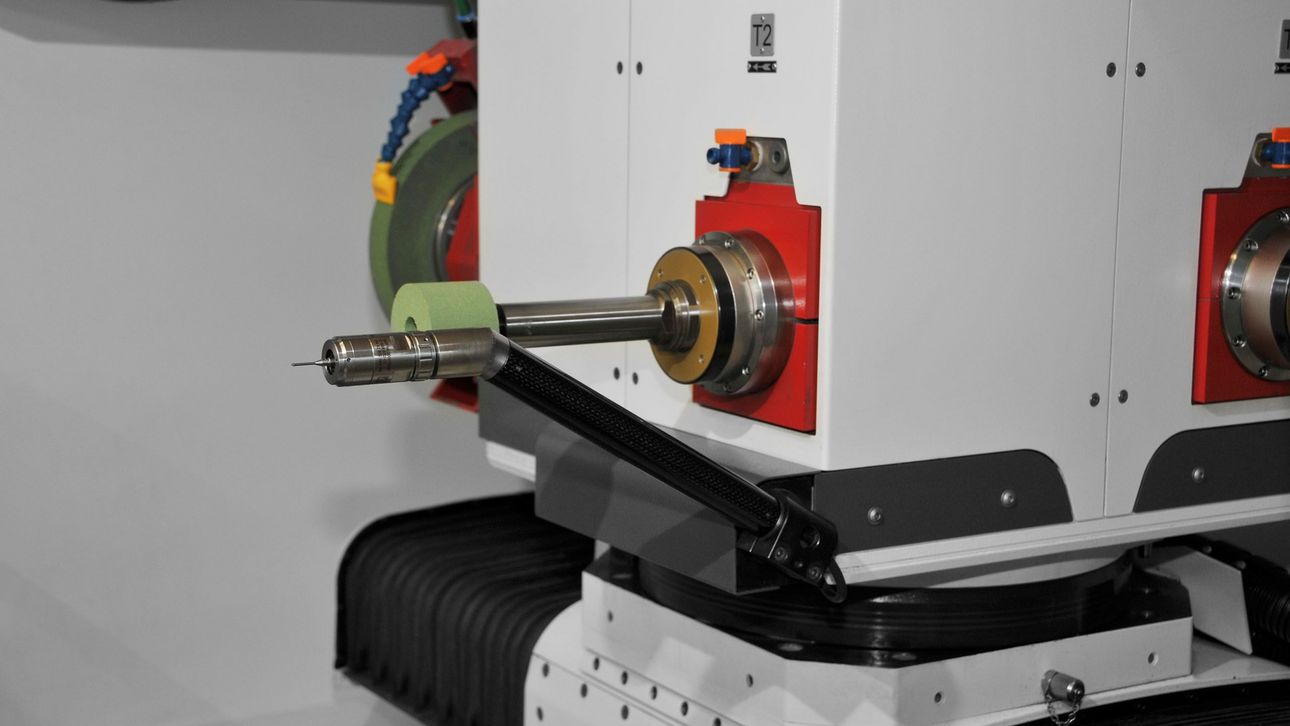

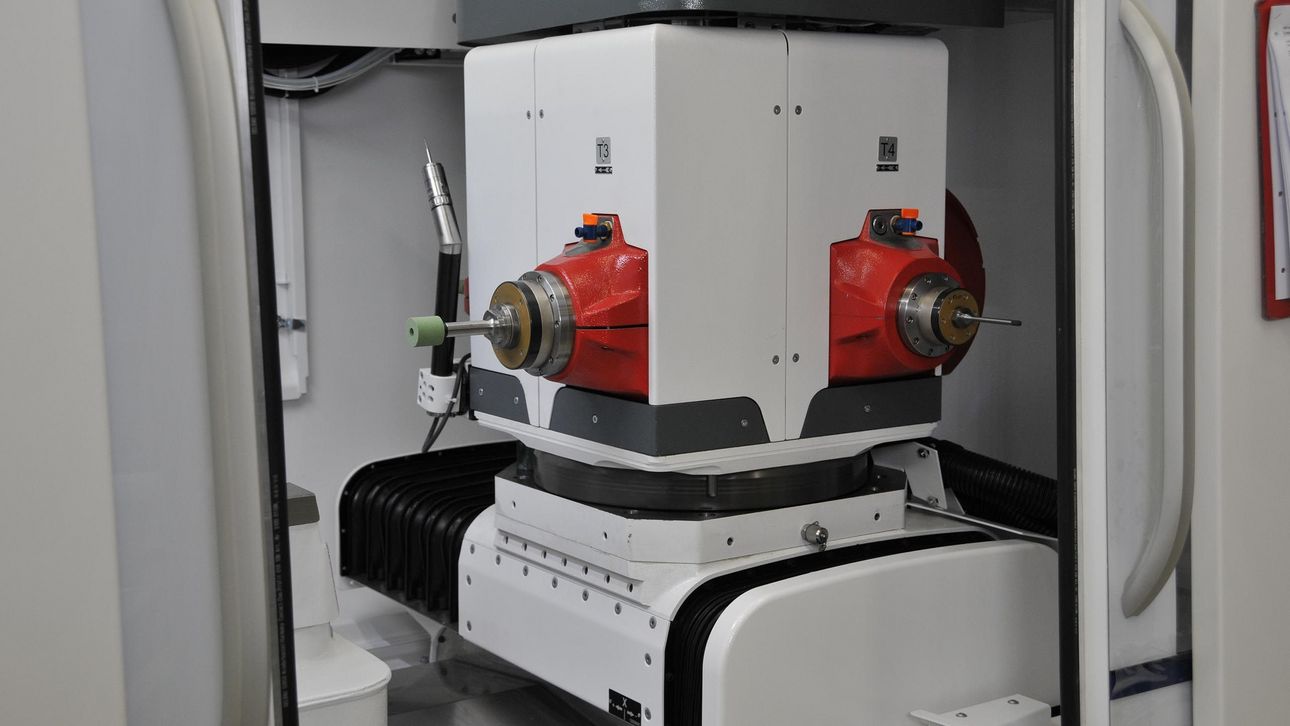

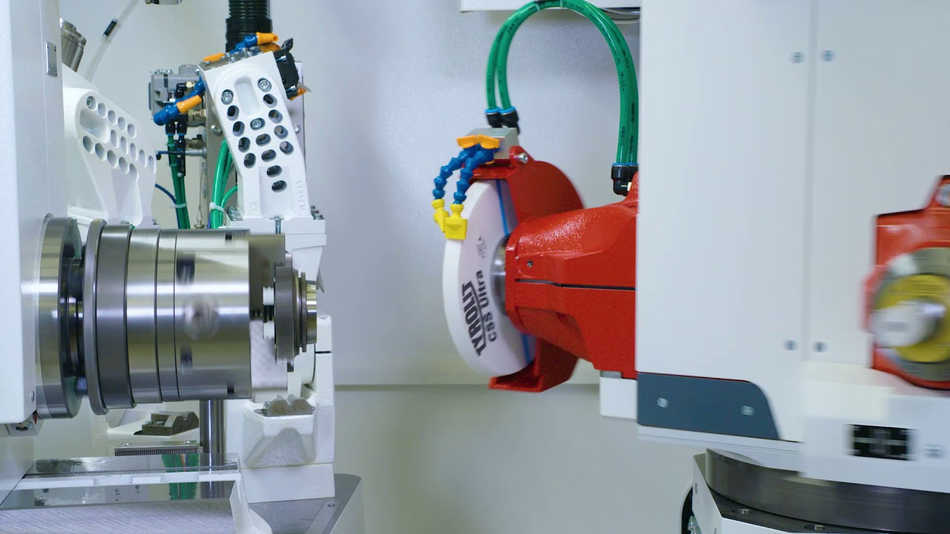

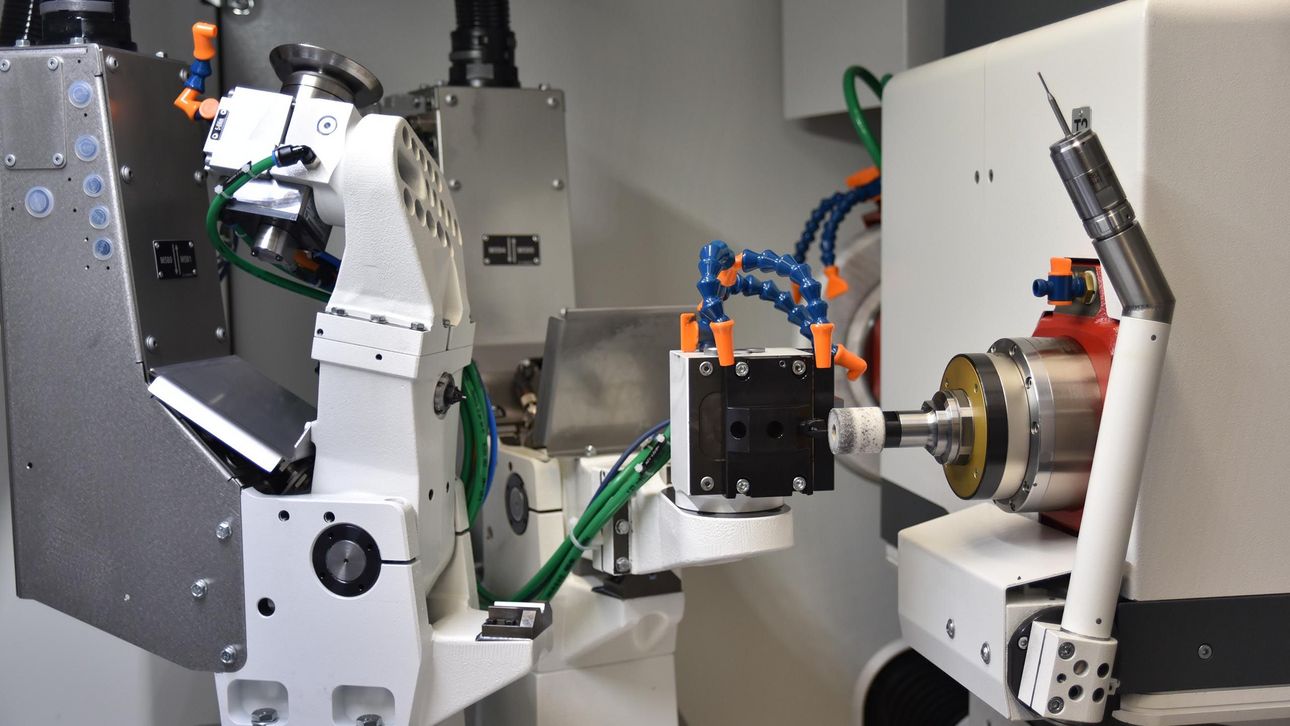

  • Schleifspindelrevolver mit bis zu vier Schleifspindeln

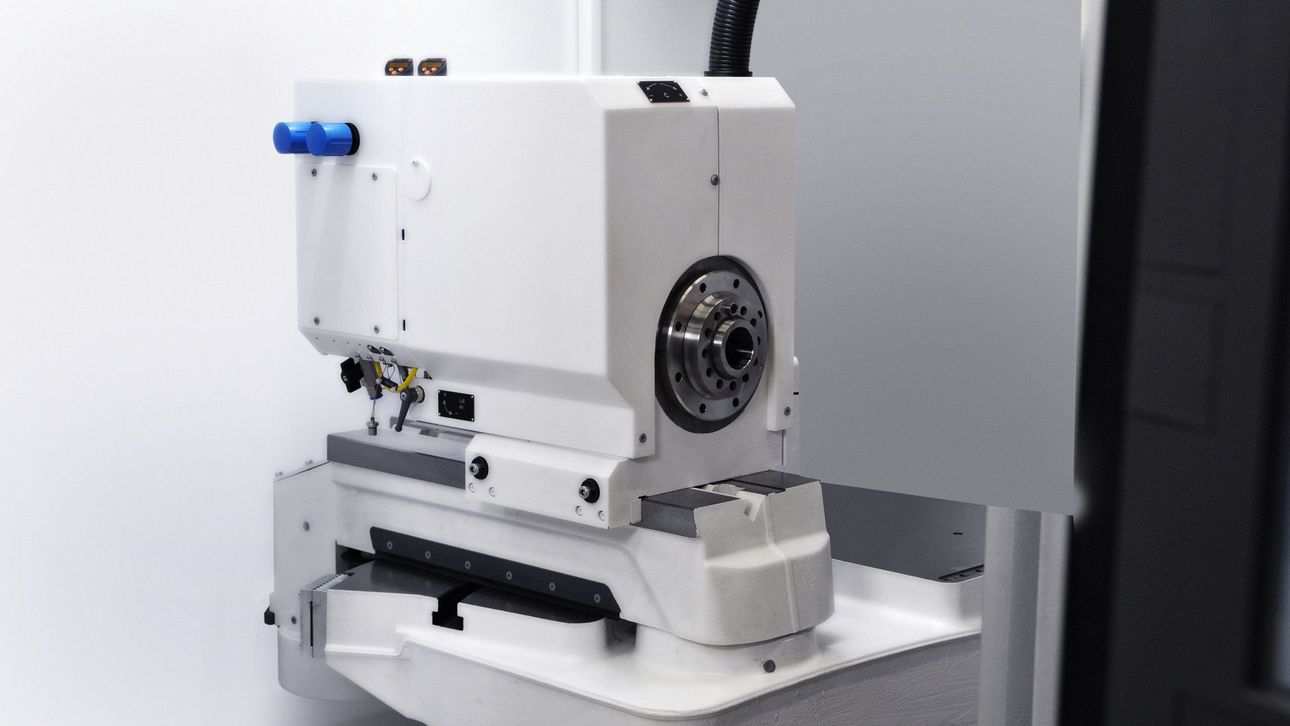

  • Automatisch schwenkbarer Werkstücktisch
  • C-Achse zu Werkstückspindel zum Formen- und Gewindeschleifen
  • Vollverkleidung mit zwei Schiebetüren

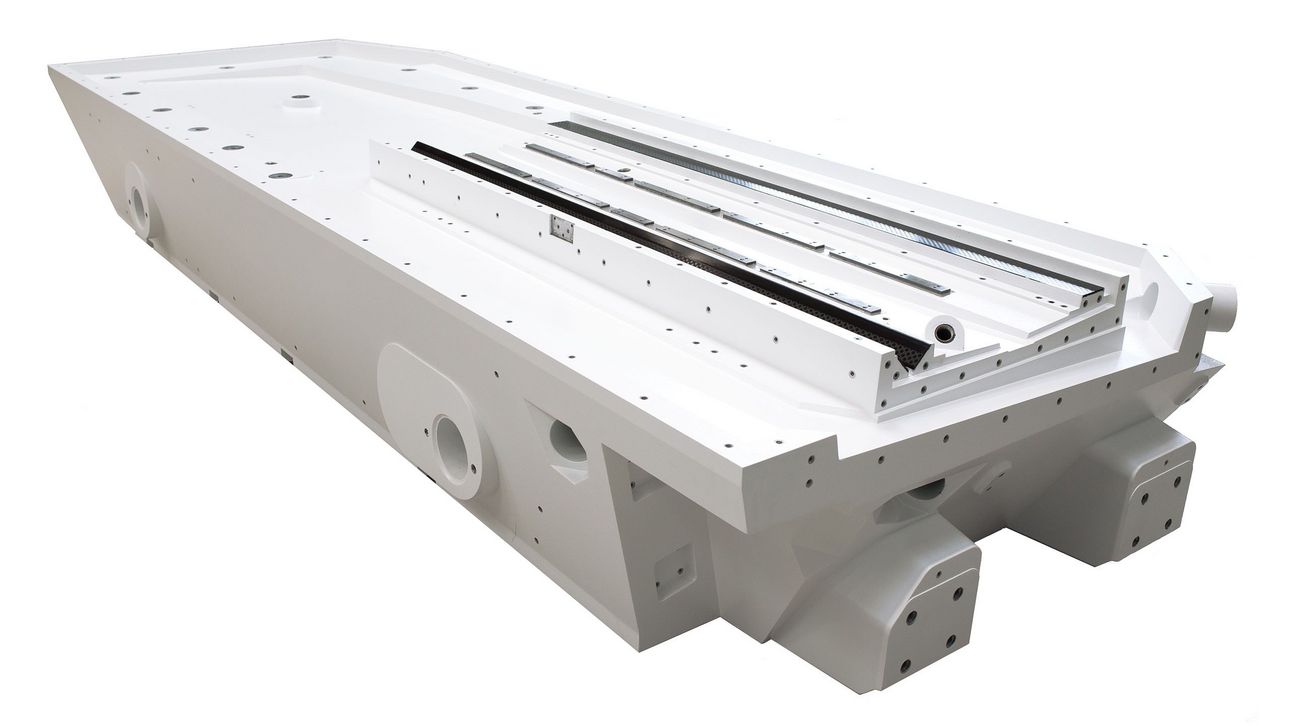

  • Maschinenbett aus Mineralguss Granitan® S103
  • C.O.R.E. Panel

Software:

  • C.O.R.E. OS Betriebssystem
  • Einfachste Bedienung und Programmierung dank StuderWIN
  • Kurze Ein- und Umrichtzeiten z. B. mit STUDER Quick-Set

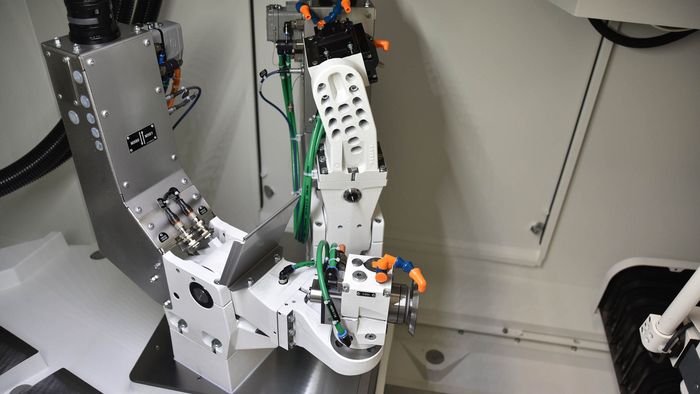

  • Standardisierte Schnittstellen für Lader- und Peripheriegeräte
Technische Daten
kg / cm
lb / inches

Linearachsen

Max. Verfahrweg X-Achse 350 mm
Max. Verfahrgeschwindigkeit X-Achse 20'000 mm/min
Max. Verfahrweg Z-Achse 400 mm
Max. Verfahrgeschwindigkeit Z-Achse 20'000 mm/min

Spindelantrieb

Max. Spindelleistung 15 kW
Max. Drehzahl 120'000 /min
Max. Schleifscheibendurchmesser 250 mm
Max. Schleifscheibenbreite 25 mm

Schwenkachsen

Schwenkbereich B-Achse 330 °
Schwenkbereich C-Achse ∞ °

Werkstückdaten

Werkstücklänge 300 mm
Werkstückdurchmesser 250 mm
Max. Werkstückgewicht 100 kg
Spitzenhöhe 125 mm

Linearachsen

Max. Verfahrweg X-Achse 13.8 inch
Max. Verfahrgeschwindigkeit X-Achse 787 inch/min
Max. Verfahrweg Z-Achse 15.7 inch
Max. Verfahrgeschwindigkeit Z-Achse 787 inch/min

Spindelantrieb

Max. Spindelleistung 20 hp
Max. Drehzahl 120'000 rpm
Max. Schleifscheibendurchmesser 10 inch
Max. Schleifscheibenbreite 1 inch

Schwenkachsen

Schwenkbereich B-Achse 330 deg
Schwenkbereich C-Achse ∞ deg

Werkstückdaten

Werkstücklänge 11.8 inch
Werkstückdurchmesser 9.8 inch
Max. Werkstückgewicht 220 lbs
Spitzenhöhe 4.9 inch
Downloads
pdf, 3 MB
Produktbroschüre S131
S131 - Die Universellen für umfassendes Innenrundschleifen.
Download
pdf, 608 KB
StuderControl
Maschinelle Kontrollmessungen direkt auf der Maschine
