Un prix record les applications les plus importantes.
Données clés

La favoritCNC est une rectifieuse cylindrique universelle à CNC pour l’usinage de pièces de moyenne taille, à l’unité et en série.
Elle dispose de distances entre pointes de 650 / 1000 mm et d’une hauteur de pointes de 175 mm. Elle traite les pièces d'un poids maximum de 80/120 kg.

On peut l'adapter ultérieurement à d'autres tâches de rectification, grâce à différentes options, tels que la commande de mesure, le système d'équilibrage, la détection de coupe polie et le positionnement longitudinal. Le bâti de la machine en Granitan® S103 massif forme la base de la rectifieuse cylindrique équipée de composants de haute qualité qui garantissent ainsi, pendant des années, une précision, une performance et une sécurité des plus élevées. Le carénage complet garantit une vision optimale sur l’opération de rectification.

Images
Hardware /  logciels

Matériel :

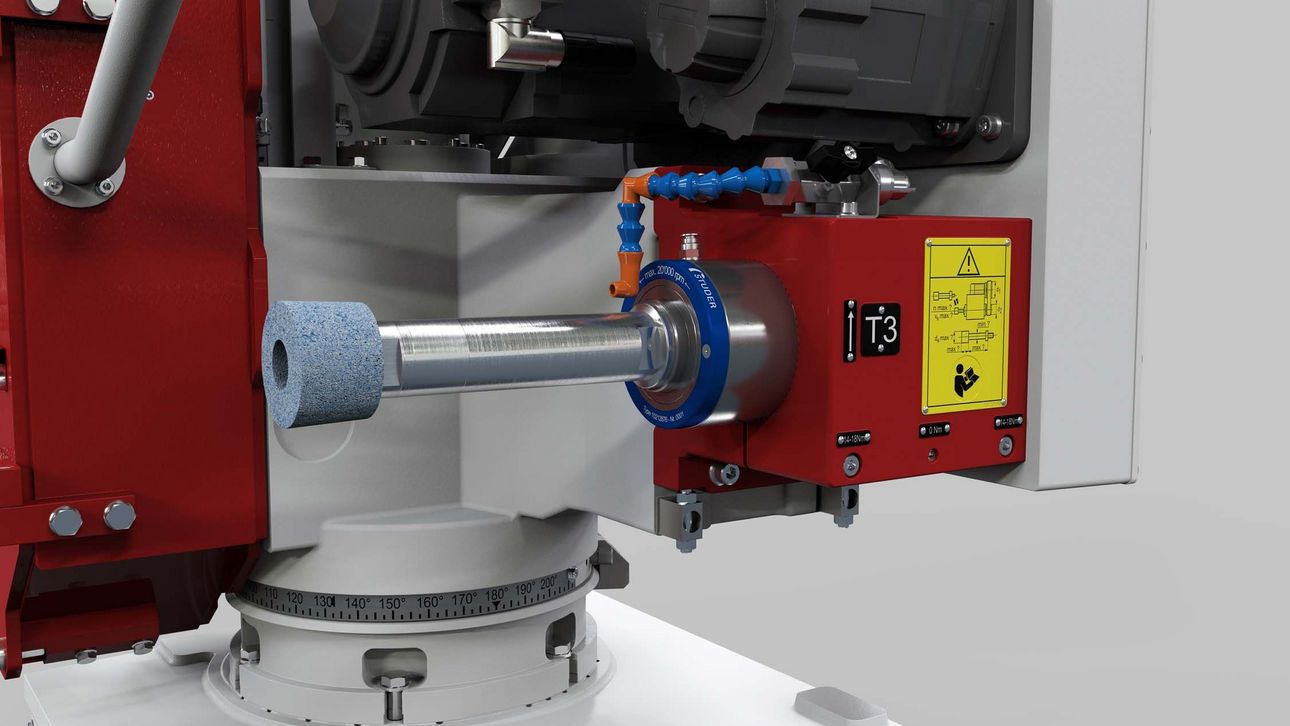

  • Poupée porte-meule revolver à meule droite et dispositif à rectifier les intérieurs (en option) avec pivotement manuel 2,5° Hirth.
  • Possibilité de rectification extérieure et intérieure en une seule prise
  • Banc de machine en fonte minérale Granitan® S103
  • Conformité CE

Logiciels :

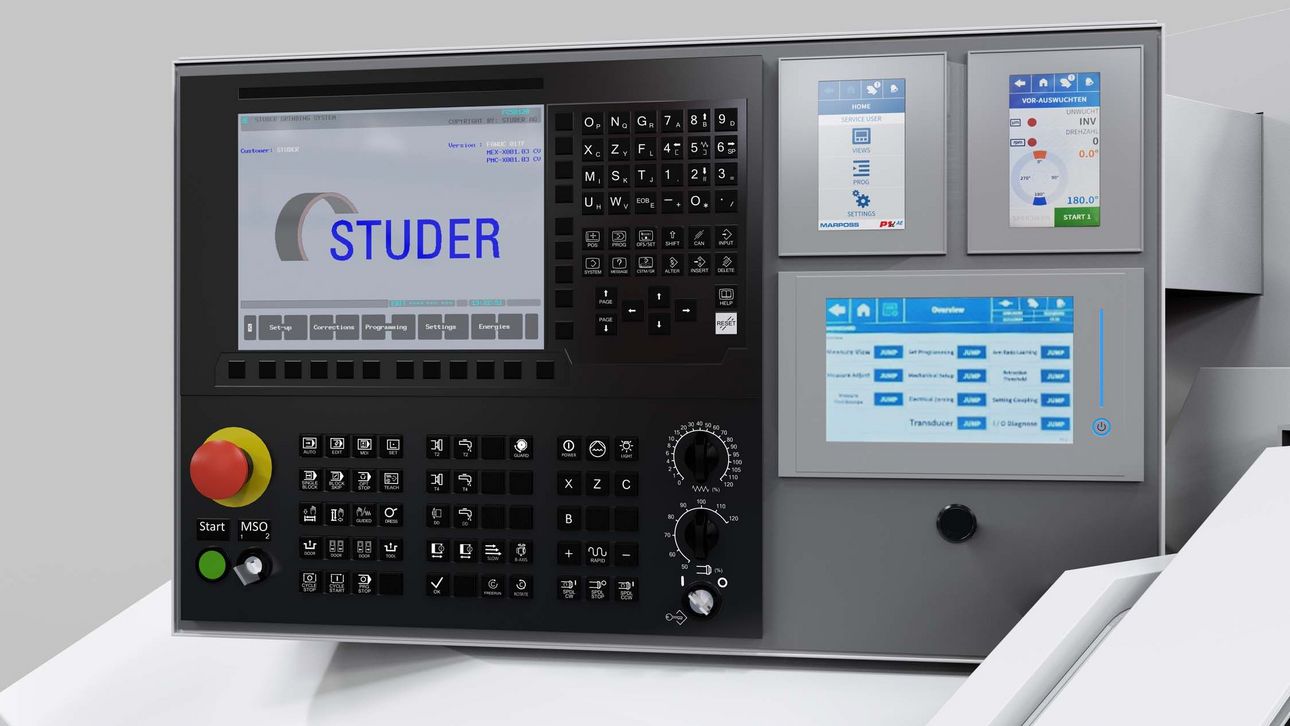

  • Programmation extrêmement aisée grâce à StuderPictogramming
  • Logiciel de programmation StuderGRIND (option) pour la création de programmes de rectification et de dressage sur un PC externe
Données techniques
kg / cm
lb / pouces

Axes linéaires

Trajet max. de déplacement pour l'axe X 285 mm
Vitesse max. de déplacement pour l'axe X 10'000 mm/min
Trajet maxi. de déplacement pour l'axe Z 800 mm
Vitesse max. de déplacement pour l'axe Z 20'000 mm/min

Entraînement de broche

Puissance maximale de la broche 9 kW
Vitesse de rotation maxi. 2'810 /min
Diamètre de la meule max. 508 mm
Largeur max. de la meule 80 mm

Axes de rotation

Plage de pivotement pour l'axe B 210 °
Plage de pivotement pour l'axe C ∞ °

Données de la pièce

Longueur de la pièce 0 - 680 mm
Diamètre de la pièce 0 - 349 mm
Poids max. de la pièce à usiner 80 kg
Distance entre pointes 650 mm
Hauteur des pointes 175 mm

Axes linéaires

Trajet max. de déplacement pour l'axe X 11.2 inch
Vitesse max. de déplacement pour l'axe X 394 inch/min
Trajet maxi. de déplacement pour l'axe Z 31.5 inch
Vitesse max. de déplacement pour l'axe Z 787 inch/min

Entraînement de broche

Puissance maximale de la broche 12 hp
Vitesse de rotation maxi. 2'810 rpm
Diamètre de la meule max. 20 inch
Largeur max. de la meule 3.15 inch

Axes de rotation

Plage de pivotement pour l'axe B 210 deg
Plage de pivotement pour l'axe C ∞ deg

Données de la pièce

Longueur de la pièce 0 - 26.8 inch
Diamètre de la pièce 0 - 13.75 inch
Poids max. de la pièce à usiner 176 lbs
Distance entre pointes 25.6 inch
Hauteur des pointes 6.9 inch

Axes linéaires

Trajet max. de déplacement pour l'axe X 285 mm
Vitesse max. de déplacement pour l'axe X 10'000 mm/min
Trajet maxi. de déplacement pour l'axe Z 1'150 mm
Vitesse max. de déplacement pour l'axe Z 20'000 mm/min

Entraînement de broche

Puissance maximale de la broche 9 kW
Vitesse de rotation maxi. 2'810 /min
Diamètre de la meule max. 508 mm
Largeur max. de la meule 80 mm

Axes de rotation

Plage de pivotement pour l'axe B 210 °
Plage de pivotement pour l'axe C ∞ °

Données de la pièce

Longueur de la pièce 0 - 1'030 mm
Diamètre de la pièce 0 - 349 mm
Poids max. de la pièce à usiner 120 kg
Distance entre pointes 1'000 mm
Hauteur des pointes 175 mm

Axes linéaires

Trajet max. de déplacement pour l'axe X 11.2 inch
Vitesse max. de déplacement pour l'axe X 394 inch/min
Trajet maxi. de déplacement pour l'axe Z 31.5 inch
Vitesse max. de déplacement pour l'axe Z 878 inch/min

Entraînement de broche

Puissance maximale de la broche 12 hp
Vitesse de rotation maxi. 2'810 rpm
Diamètre de la meule max. 20 inch
Largeur max. de la meule 3.15 inch

Axes de rotation

Plage de pivotement pour l'axe B 210 deg
Plage de pivotement pour l'axe C ∞ deg

Données de la pièce

Longueur de la pièce 0 - 40.5 inch
Diamètre de la pièce 0 - 13.75 inch
Poids max. de la pièce à usiner 264 lbs
Distance entre pointes 39.4 inch
Hauteur des pointes 6.9 inch
