La macchina pratica per soluzioni di rettifica specifiche.
Dati di riferimento

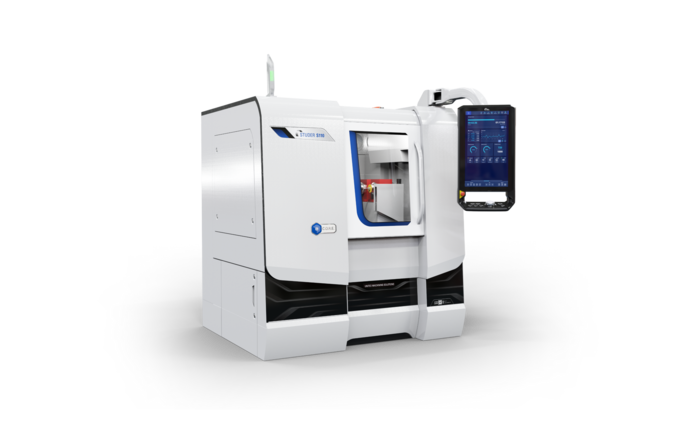

La S110 è una rettificatrice cilindrica interna molto flessibile per la lavorazione di pezzi di medie dimensioni. La macchina dispone di un’altezza delle punte di 102 mm e di una lunghezza di rettifica di 120 mm.

Fino a tre mandrini portamole disposti in parallelo consentono la rettifica esterna e interna in un solo serraggio. La S110 è la macchina ideale per applicazioni a sbalzo su pezzi singoli, ma anche per piccole produzioni in serie. Il sistema opzionale automatico di carico e scarico, completamente integrato in macchina, offre una soluzione economica nella rettifica in produzione ad alta precisione.

Immagini
Hardware / Software

Hardware:

  • Fino a tre mandrini portamola disposti in parallelo
  • Mandrini HF o a cinghia
  • Un mandrino può essere attrezzato una mola esterna Ø 300 mm
  • Rettifica esterna o interna in un unico serraggio
  • Carenatura integrale con porte scorrevoli
  • Sistemi di carico integrati o autonomi
  • Fanuc Oi-TD / Fanuc 31i-A (con caricatore)

Software:

  • Software di simulazione StuderWIN o StuderSIM per la creazione e la simulazione del programma di rettifica sul comando macchina o su PC
Caratteristiche tecniche
kg / cm
lb / inches

Assi lineari

Max. distanza percorsa asse X 370 mm
Max. velocità di percorso asse X 15'000 mm/min
Max. distanza percorsa asse Z 200 mm
Max. velocità di percorso asse Z 12'000 mm/min

Azionamento mandrino

Max. rendimento del mandrino 15 kW
Numero giri massimo 120'000 /min
Diametro max. della mola 300 mm
Larghezza max. della mola 32 mm

Assi orientabili

Campo d’orientamento asse C ∞ °

Dati utensile

Lunghezza pezzo 0 - 230 mm
Diametro del pezzo 0 - 120 mm
Peso utensile max. 50 kg
Altezza punte 102 mm

Assi lineari

Max. distanza percorsa asse X 17.7 inch
Max. velocità di percorso asse X 472 inch/min
Max. distanza percorsa asse Z 7.4 inch
Max. velocità di percorso asse Z 472 inch/min

Azionamento mandrino

Max. rendimento del mandrino 20 hp
Numero giri massimo 120'000 rpm
Diametro max. della mola 12 inch
Larghezza max. della mola 1.3 inch

Assi orientabili

Campo d’orientamento asse C ∞ deg

Dati utensile

Lunghezza pezzo 0 - 9.1 inch
Diametro del pezzo 0 - 4.7 inch
Peso utensile max. 110 lbs
Altezza punte 4 inch
Download
pdf, 4 MB
Brochure del prodotto
S110 / S120 - La macchina pratica per soluzioni di rettifica specifiche.
