roboLoad

Per le rettifi catrici cilindriche interne a raggio, STUDER propone una soluzione di caricatore specifi ca per questo segmento di mercato basata su una cella robotica. Il caricatore è adatto per pezzi a mandrino fi no a una lunghezza di 100 mm e a un diametro massimo di 260 mm e copre pertanto buona parte dello spettro di pezzi lavorabili con queste macchine. Il trasferimento dei pezzi avviene mediante un sistema a griglie standard adattabile. L’involucro del modulo base adattato al design della macchina e dotato di portello di carico di serie, consente il funzionamento sicuro e pulito dell’impianto.

Tipi di macchine                                 S121 Radiale, S131 Radiale, S141 Radiale

__________________________________________________________________________

Spettro dei pezzi                                 Pezzi a mandrino (condizione: i pezzi devono
                                                              potere poggiare sul loro lato frontale, se questa
                                                              condizione non è soddisfatta sono disponibili
                                                              pallet opzionali)

___________________________________________________________________________

Autonomia                                           Max. 600 pezzi a seconda delle dimensioni del
                                                              pezzo

___________________________________________________________________________

Dimensioni dei pezzi                           Lunghezza dei pezzi: 10–100 mm

                                                              Diametro dei pezzi: max. 260 mm

                                                              Peso dei pezzi: max. 2,8 kg con doppia pinza

                                                              Peso dei pezzi: max. 7 kg con pinza semplice

___________________________________________________________________________

Tempo di cambio del pezzo                12 secondi (con doppia pinza)

                                                               20 secondi (con pinza semplice)

                                                               Tempo di riposizionamento 7 secondi

___________________________________________________________________________

Commando                                           Controllo tramite display Siemens 19" e
                                                               interfaccia utente intuitiva

___________________________________________________________________________

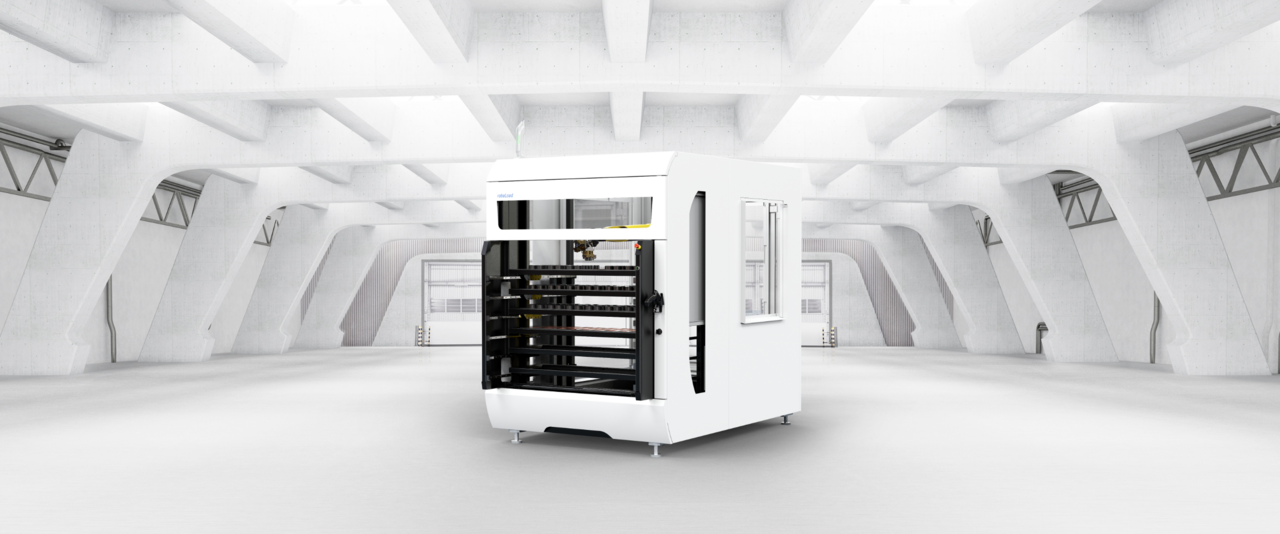

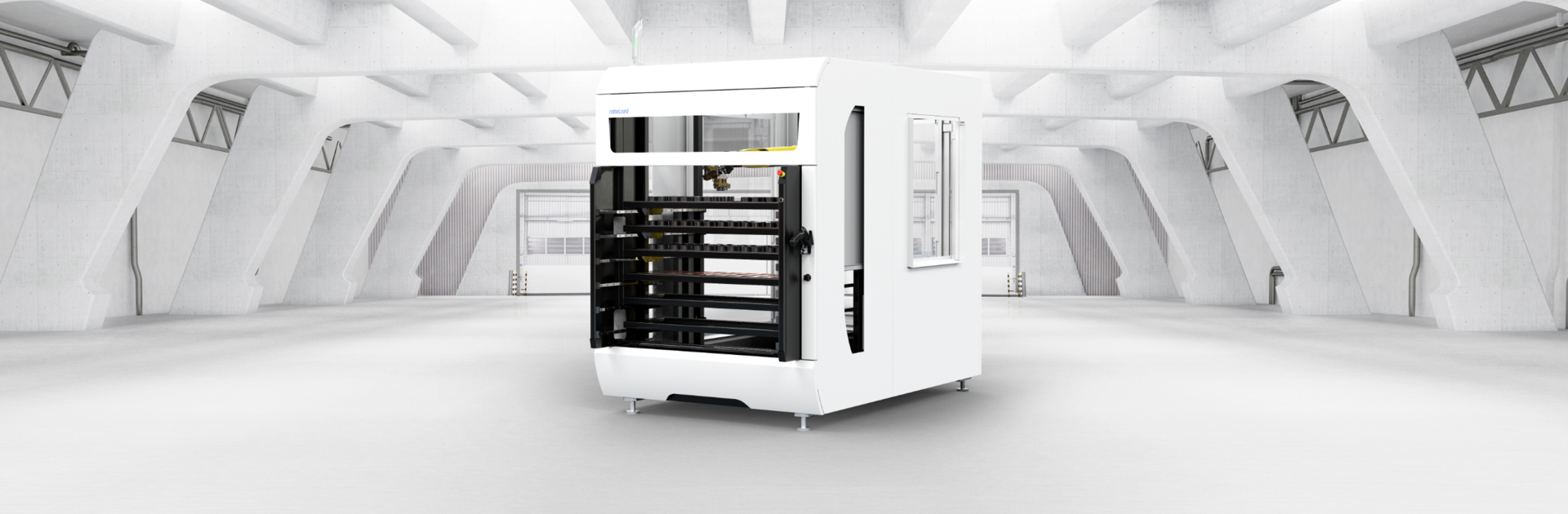

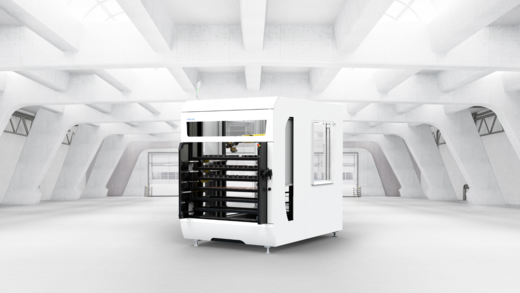

Struttura ed equipaggiamento            Struttura base con rivestimento e porta di servizio,

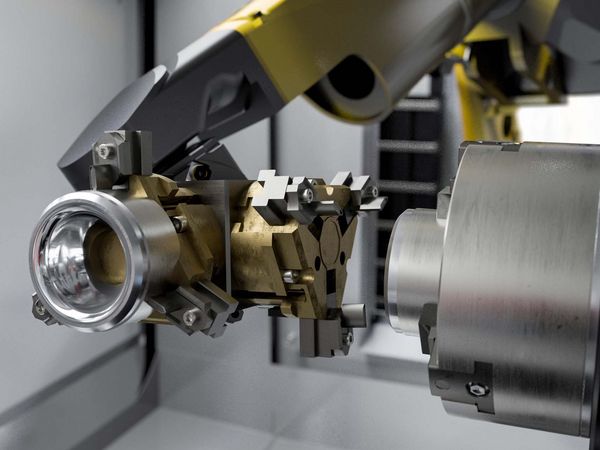

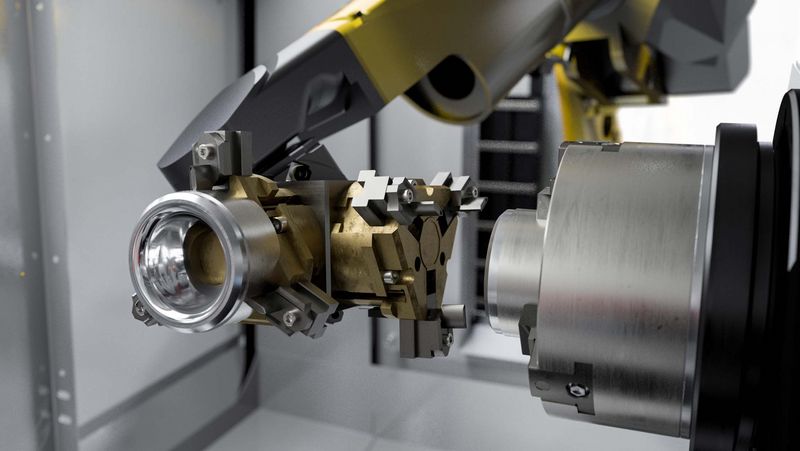

                                                               robot Fanuc tipo M10-iD 10L con due pinze
                                                               pneumatiche. Magazzino pezzi con 6 supporti e 6
                                                               griglie di medie dimensioni. Supporto SPC e NIO incl.

___________________________________________________________________________

Surface au sol env.                              Larghezza: 1500 mm, lunghezza 4000 mm
