내경 및 반경 연삭 분야의 전문가.
기본 데이터

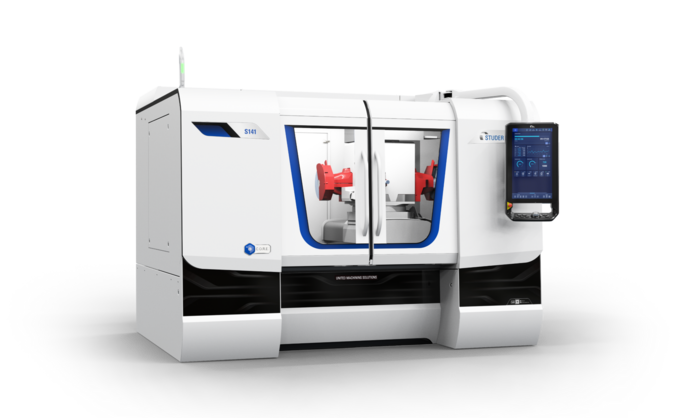

S141은 매우 단단한 재료의 복잡한 가공품을 연삭하는 데 특히 적합한 반경 및 내경 원통형 연삭기입니다 . 최대 스윙 직경은 400mm(15.7")이며 최대 가공품 중량은 100kg(220lbs) 입니다.

이 기계는 특히 텅스텐 카바이드 및 세라믹이 주로 사용되는 패키징 산업에서 인발 다이를 제조하는 데 이상적입니다. 이 기계는 혁신적인 StuderGuide® 가이드웨이 시스템, 리니어 모터가 장착된 고정밀 축 드라이브, 직접 구동방식을 갖춘 완전 자동식 B축과 같은 여러 가지 정교한 기술 기능을 가지고 있습니다.

이미지
하드웨어 / 소프트웨어

하드웨어:

  • 리니어 드라이브가 장착된 StuderGuide® 가이드 시스템
  • -60° ~ +91° 까지 회전하는 직접 구동 방식의 완전 자동식 B축
  • 최대 4개의 연삭 스핀들이 있는 스핀들 터렛
  • 형상 및 나사산 연삭을 가능하게 하는 워크헤드용 C축
  • 슬라이딩 도어 두 개가 있는 전체 인클로저
  • Granitan® S103 미네랄 캐스팅 기계 베이스

소프트웨어:

  • HMI StuderSIM으로 간소화된 사용 및 프로그래밍
  • 기계 제어부 또는 외부 PC에서 연삭 및 드레싱 프로그램의 생성 및 시뮬레이션을 위한 StuderSIM 프로그래밍 및 시뮬레이션 소프트웨어
  • 로더 및 주변 장치용 표준 인터페이스
기술 데이터
kg / cm
lb / inches

선형 축

최대 X축 이동 거리 500 mm
최대 X축 이동 속도 20'000 mm/min
최대 Z축 이동 거리 500 mm
최대 Z축 이동 속도 20'000 mm/min

스핀들 드라이브

최대 스핀들 용량 15 kW
최대 회전수 120'000 /min
최대 연삭 숫돌 직경 250 mm
최대 연삭 숫돌 너비 25 mm

회전축

B축 회전 범위 330 °
C축 회전 범위 ∞ °

워크피스 데이터

워크피스 길이 0 - 300 mm
워크피스 직경 0 - 400 mm
최대 워크피스 무게 100 kg
중심 높이 200 mm

선형 축

최대 X축 이동 거리 19.7 inch
최대 X축 이동 속도 787 inch/min
최대 Z축 이동 거리 19.7 inch
최대 Z축 이동 속도 787 inch/min

스핀들 드라이브

최대 스핀들 용량 20 hp
최대 회전수 120'000 rpm
최대 연삭 숫돌 직경 10 inch
최대 연삭 숫돌 너비 1 inch

회전축

B축 회전 범위 330 deg
C축 회전 범위 ∞ deg

워크피스 데이터

워크피스 길이 0 - 11.8 inch
워크피스 직경 0 - 15.7 inch
최대 워크피스 무게 220 lbs
중심 높이 7.9 inch
