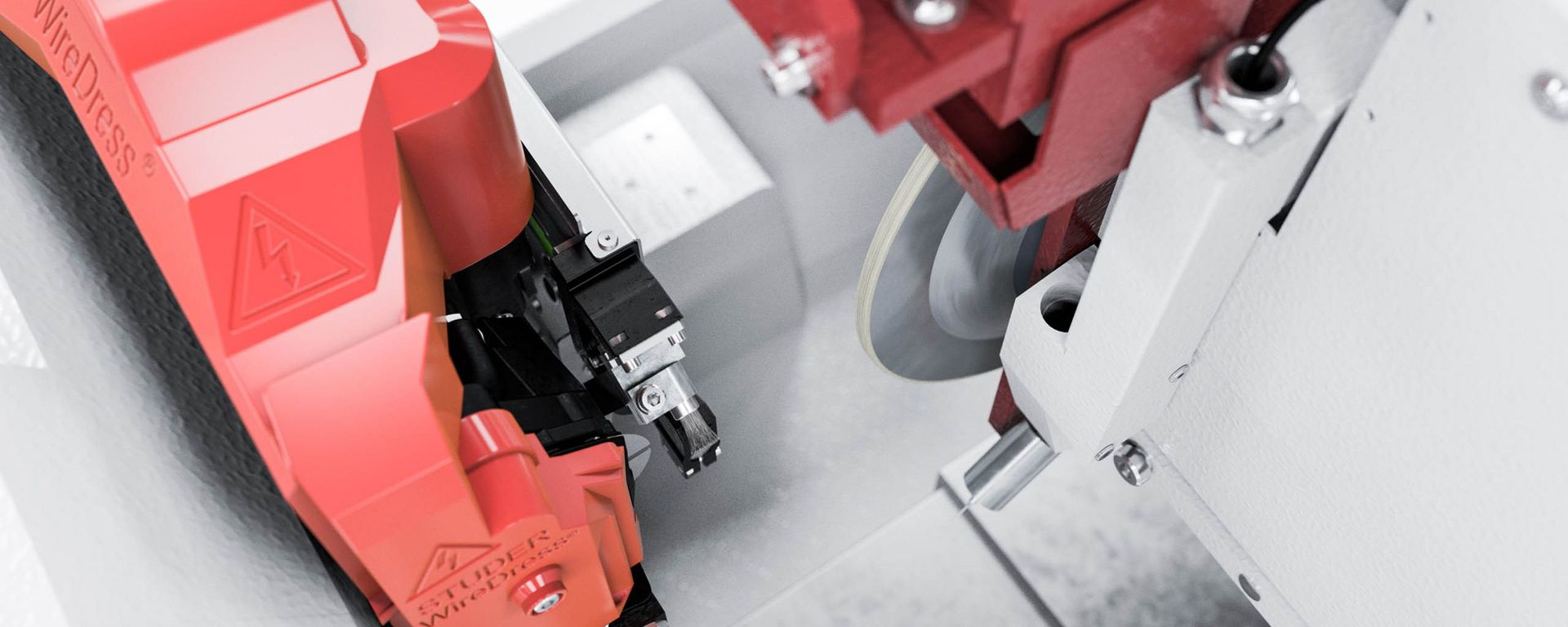

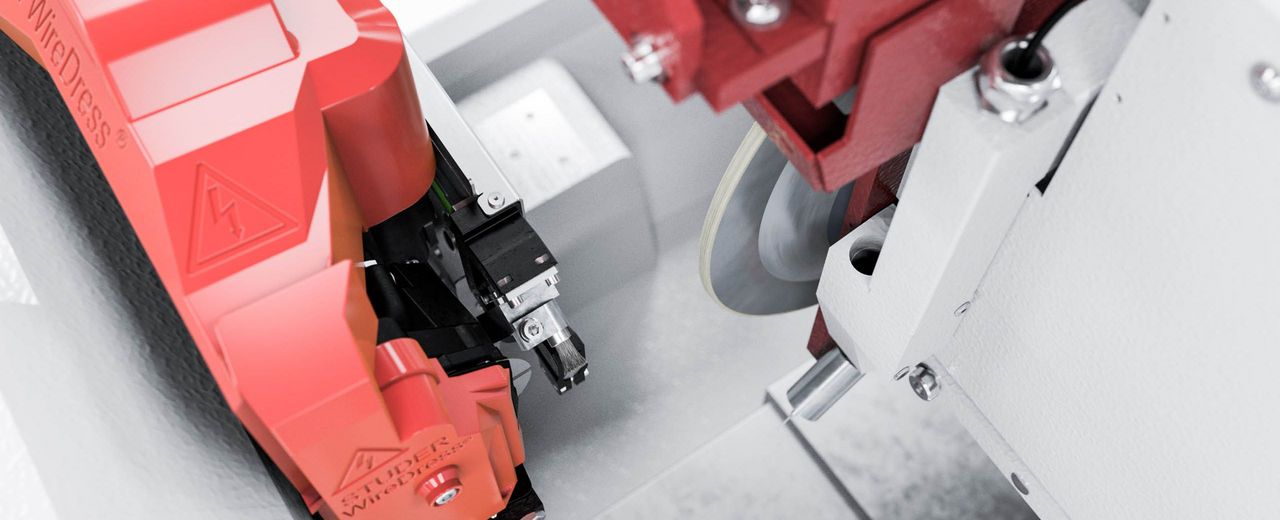

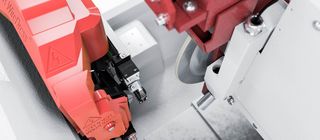

STUDER WireDress®

WireDress®를 사용하면 금속 결합제가 사용된 CBN 및 다이아몬드 휠로 완전히 새로운 방식으로 연삭할 수 있습니다. 전기적 방전방식의 통합 드레싱 기술은 가동 중지 시간을 크게 줄일 뿐만 아니라, 최대 휠 속도에서 연삭기의 정밀도를 최고로 끌어올려 소결된 금속 결합제를 드레싱할 수 있습니다.

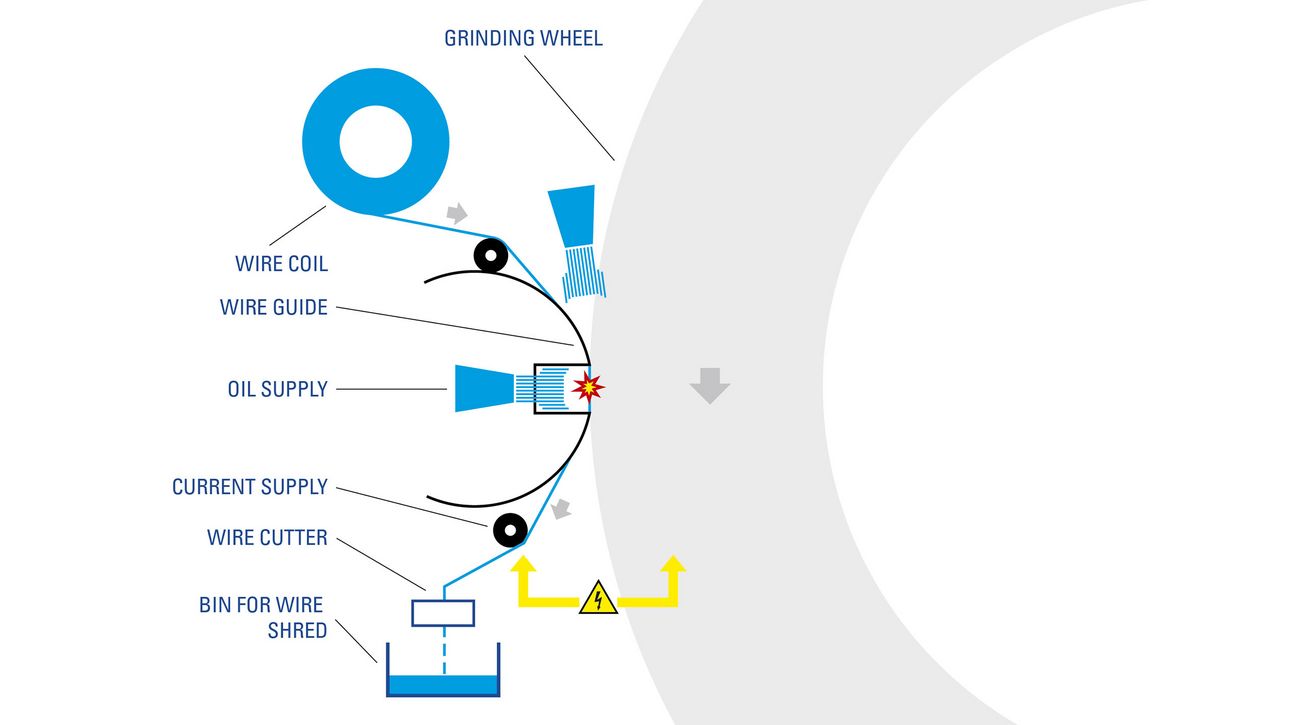

WireDress ® 구성 요소

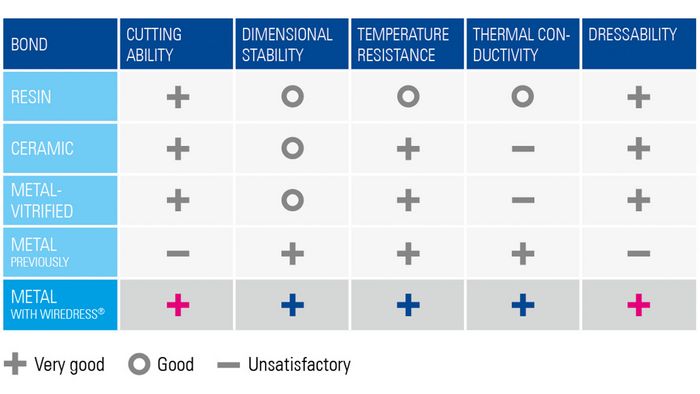

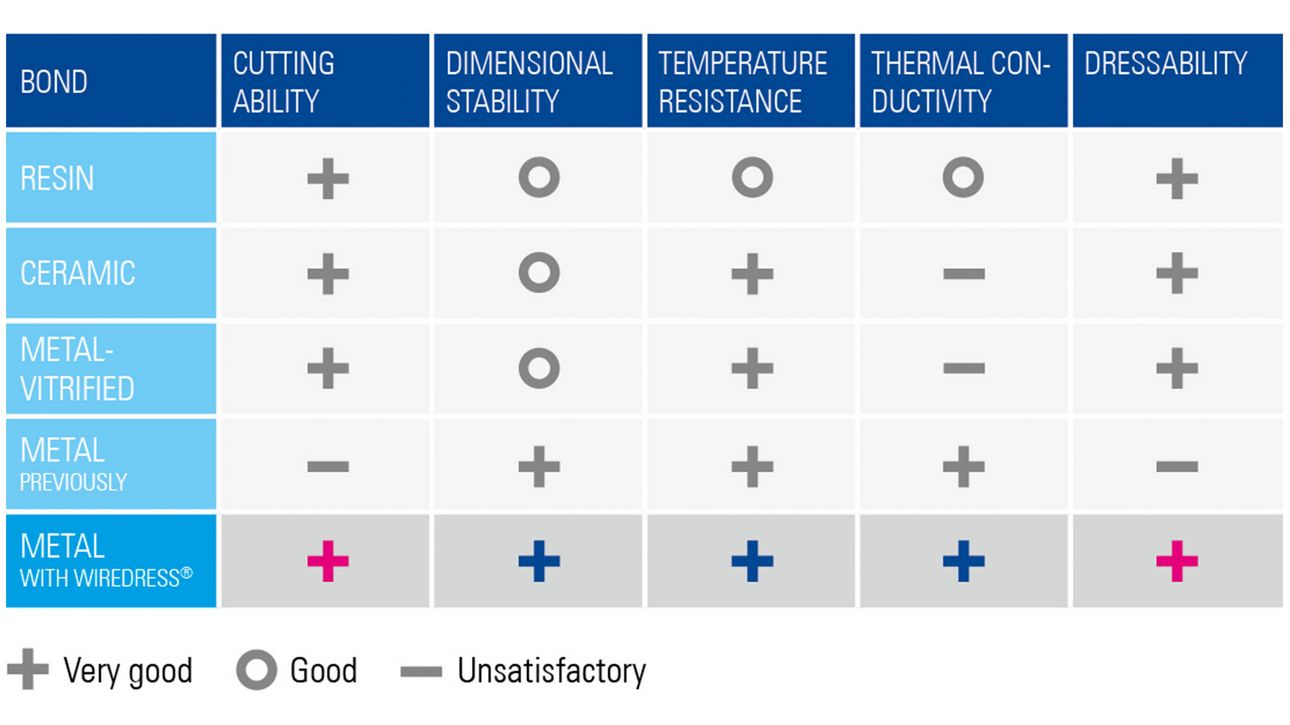

초고경도 다이아몬드 또는 CBN 소재의 연삭 휠은 세라믹, 텅스텐 카바이드 및 경화강을 연삭하는 데 사용됩니다. 이전까지의 연삭 공정에서는 이러한 연삭 휠에 레진 또는 세라믹 결합제가 있는 경우가 잦았습니다. 연삭 애플리케이션에서 정밀도와 비용 효과를 높이는 방법 중 하나는 소결 금속 결합제가 사용된 연삭 휠을 사용하는 것입니다. 그러나, 지금까지 이러한 금속 결합제는 매우 제한적으로만 드레싱될 수 있고 이러한 드레싱으로는 매우 제한적인 절삭 능력만을 사용할 수 있었습니다.



STUDER WireDress®

이제 새로운 STUDER WireDress® 드레싱 기술을 사용하면 금속 결합제가 사용된 연삭 휠을 쉽게 드레싱할 수 있습니다. 즉, 연삭기에서 가장 정밀한 방법으로 가장 빠르게 프로파일링하고 연삭할 수 있습니다. 또한, 연삭 휠은 높은 비율의 독립형 그릿으로 높은 절삭 성능을 제공합니다. WireDress® 는 STUDER 원통 연삭기 S22 및 S41에서 드레서 옵션으로써 사용할 수 있습니다.

WireDress® 기능

STUDER WireDress
소형 그루브가 있는 D64 휠

생산성 향상

  • 연삭 성능 최소 30% 증가
  • 드레싱 간격 연장
  • 최대한의 독립형 그릿 > 절단 능력 극대화
  • 연삭기의 드레싱 > OEE 향상
  • 낮은 드레싱 도구 비용

고정밀

  • 드레싱 공구 마모 없음
  • 회전 가능한 드레서
  • 금속 결합제 드레싱 속도 20% 단축
  • μm(40mill") 단위로 달성할 수 있는 최상의 정밀 프로파일
  • 금속 결합제 사용으로 휠 마모성 75% 감소
  • 가공품 변형 70% 감소
  • 가공품에서 R 내부 0.2mm(0.008") R 외부 0.05(0.002") 달성 가능

간단한 작동법

  • 옵션 장착시에도 설비 센터 간 전체 거리 사용 가능
  • StuderWIN 기계 제어에 완전 통합
  • 일반적인 연삭 오일 사용 가능
  • 터치 드레싱 사용 가능
  • 재설정이 필요 없는 빠른 와이어 코일 변경
pdf, 3 MB
WireDress® 제품 전단
최신 기계와 통합 금속 결합제가 사용된 연삭 휠용 드레싱 기술
Download
