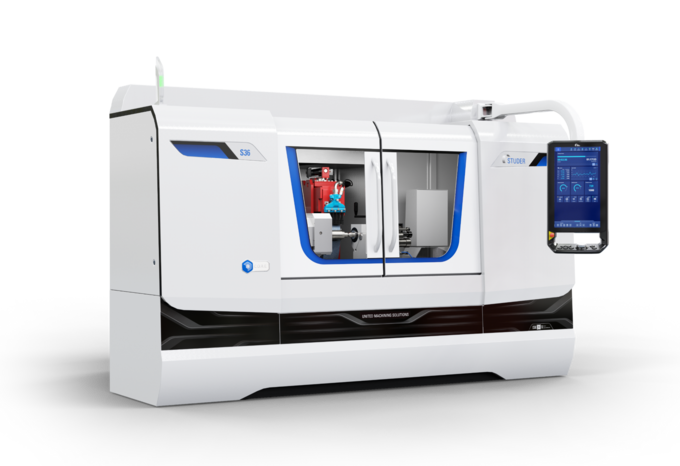

La macchina potente per processi automatizzati.
Dati di riferimento

La S36 è stata progettata tra l'altro per fare fronte alla crescente richiesta di soluzioni di produzione nel campo della mobilità elettrica. Per rettificare in modo economico ed efficiente i pezzi già noti e quelli che si aggiungeranno in futuro in questo settore è possibile utilizzare questa macchina con una mola con un diametro di 610 mm e una larghezza di 125 mm. L'elevata potenza del mandrino portamola di 15 kW e la mola di grandi dimensioni consentono una rettifica efficiente e sicura di componenti per automobili e idraulici con un unico serraggio e la massima precisione.

Immagini
Hardware / Software

Hardware:

  • Testa portamola esterna con mola destra,
    0° / 15° / 30°
  • Motomandrino portamola a controllo di frequenza per rettifica esterna
  • Asse C per testa portapezzo
  • Scanalatura a T doppia integrata nella tavola portapezzo per il dispositivo di ravvivatura
  • C.O.R.E. Pannello
  • Dispositivo di comando portatile (PCU) per la regolazione vicino al processo di rettifica
  • Rivestimento completo con due porte scorrevoli
  • Basamento della macchina in ghisa minerale Granitan® S103

Software:

  • C.O.R.E. Sistema operativo OS
  • Programmazione estremamente semplice grazie a StuderPictogramming
  • Interfacce standardizzate per caricatori e unità periferiche
  • Utilizzo flessibile con moduli software Integrated
  • StuderWINprogramming (opzionale) per la creazione di programmi di rettifica e ravvivatura su PC esterno
Caratteristiche tecniche
kg / cm
lb / inches

Assi lineari

Max. distanza percorsa asse X 370 mm
Max. velocità di percorso asse X 15'000 mm/min
Max. distanza percorsa asse Z 800 mm
Max. velocità di percorso asse Z 20'000 mm/min

Azionamento mandrino

Max. rendimento del mandrino 15 kW
Numero giri massimo 1'500 /min
Diametro max. della mola 610 mm
Larghezza max. della mola 125 mm

Assi orientabili

Campo d’orientamento asse C ∞ °

Dati utensile

Lunghezza pezzo 0 - 800 mm
Diametro del pezzo 0 - 449 mm
Peso utensile max. 150 kg
Distanza punte 650 mm
Altezza punte 225 mm

Assi lineari

Max. distanza percorsa asse X 14.5 inch
Max. velocità di percorso asse X 590 inch/min
Max. distanza percorsa asse Z 31.5 inch
Max. velocità di percorso asse Z 787 inch/min

Azionamento mandrino

Max. rendimento del mandrino 20.5 hp
Numero giri massimo 1'500 rpm
Diametro max. della mola 24 inch
Larghezza max. della mola 4.92 inch

Assi orientabili

Campo d’orientamento asse C ∞ deg

Dati utensile

Lunghezza pezzo 0 - 31.5 inch
Diametro del pezzo 0 - 17.6 inch
Peso utensile max. 330 lbs
Distanza punte 25.6 inch
Altezza punte 8.8 inch
Download
pdf, 6 MB
Brochure del prodotto S36
S36 - La macchina potente per processi automatizzati.
Download
pdf, 553 KB
Contropunta sincrona
Più flessibilità, più produttività con la contropunta sincrona
