Hautement productive pour les petits alésages.
Données clés

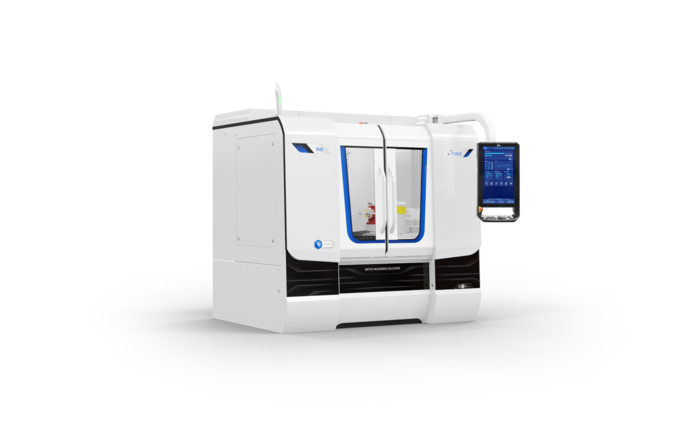

La S122 est une machine de production pour la rectification cylindrique intérieure à CNC pour l’usinage de pièces de petites à moyennes dimensions, en petite et en grande série. Cette machine présente un diamètre utile de 220 mm.

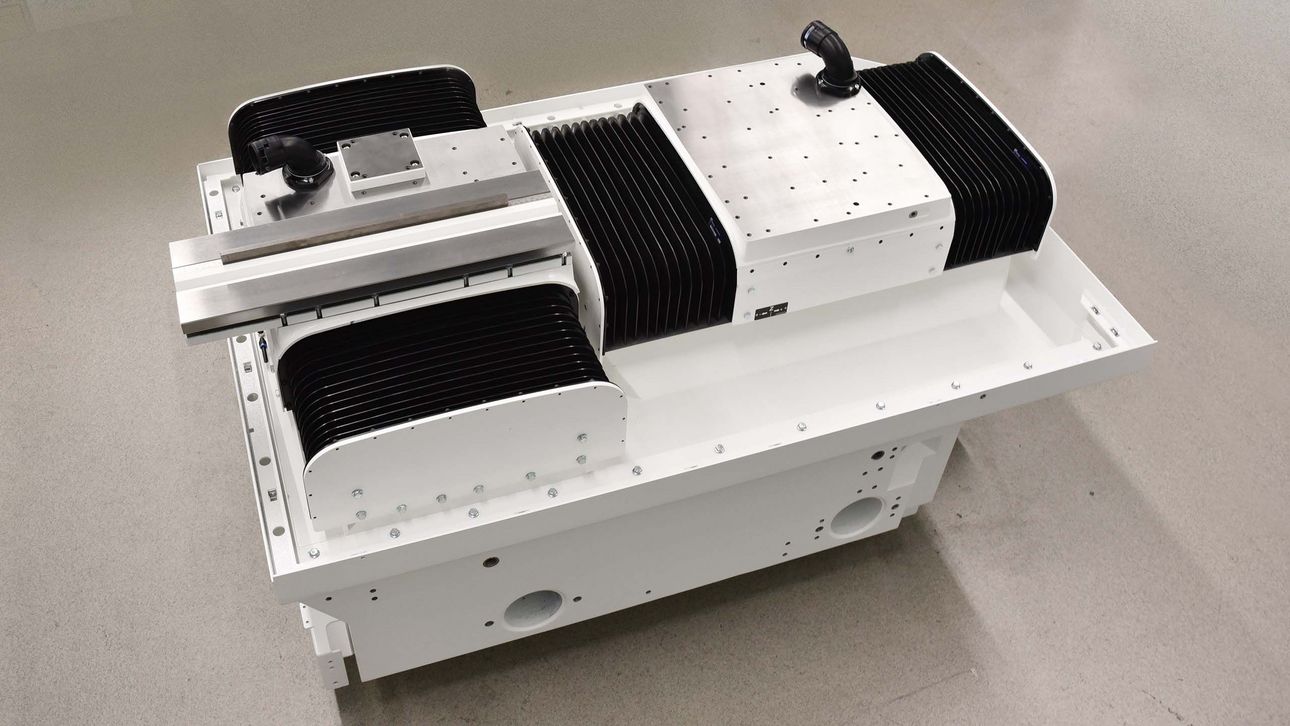

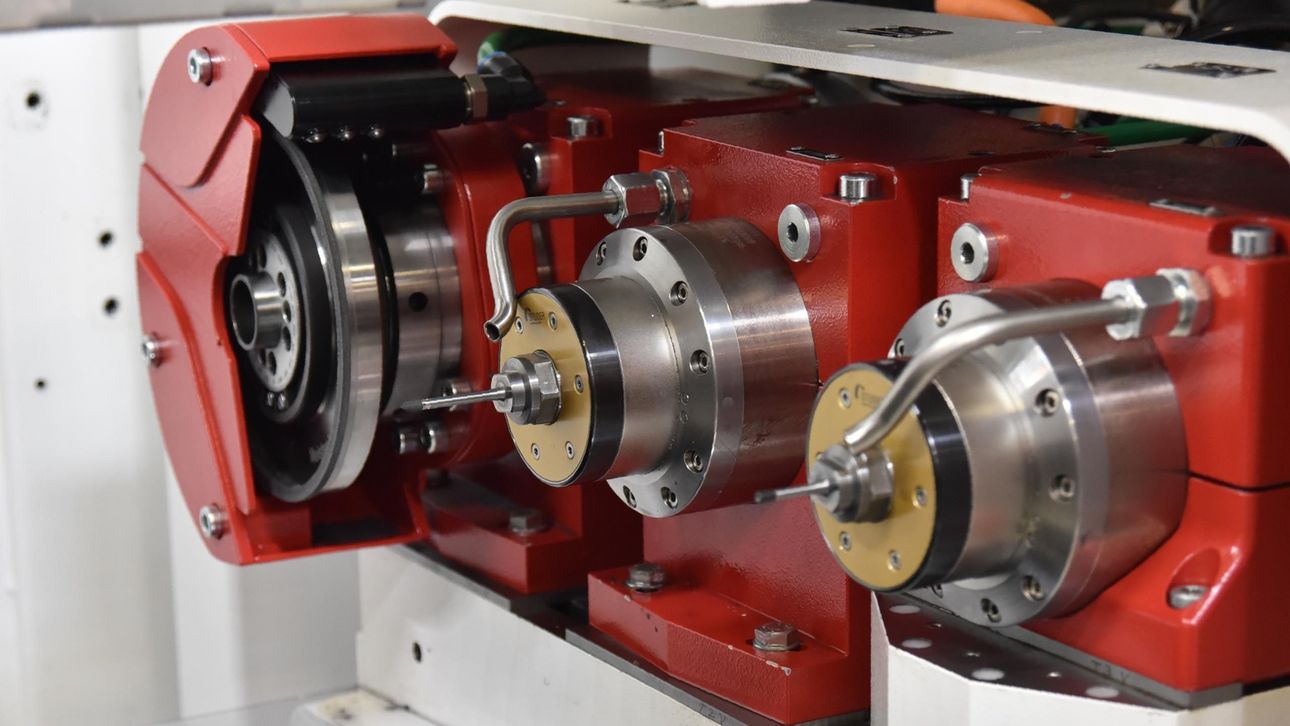

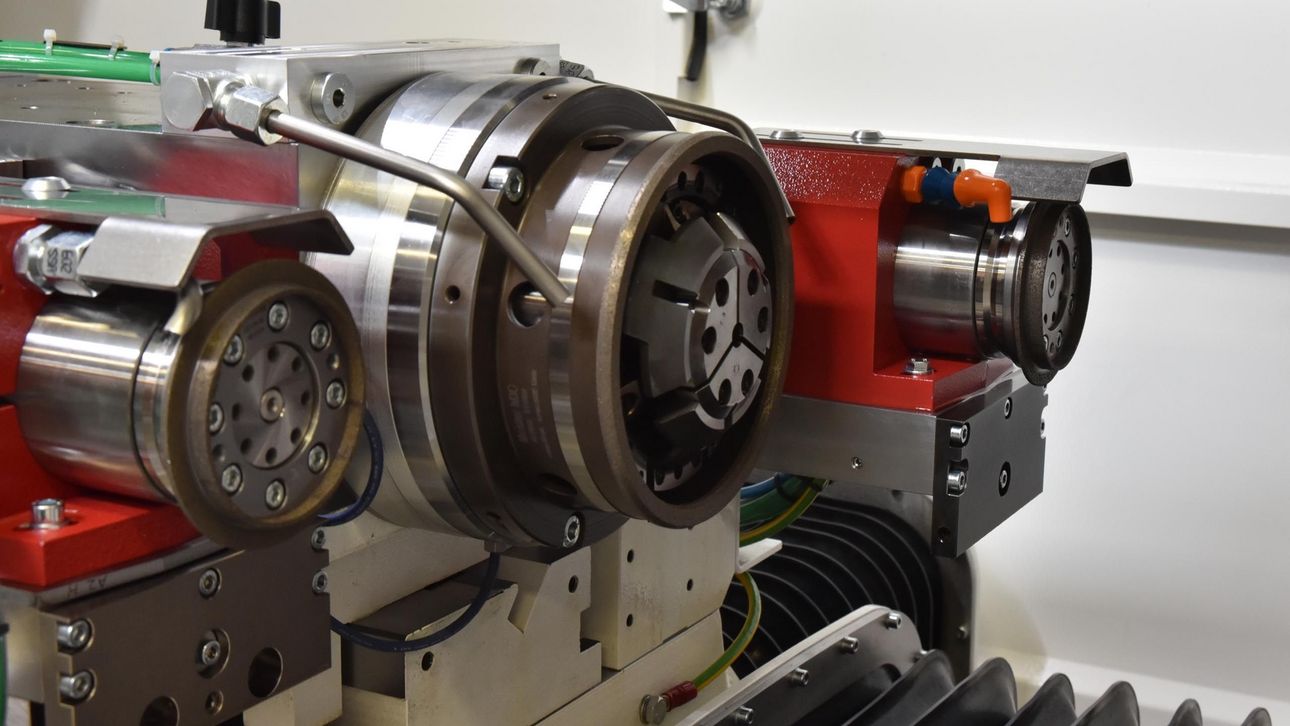

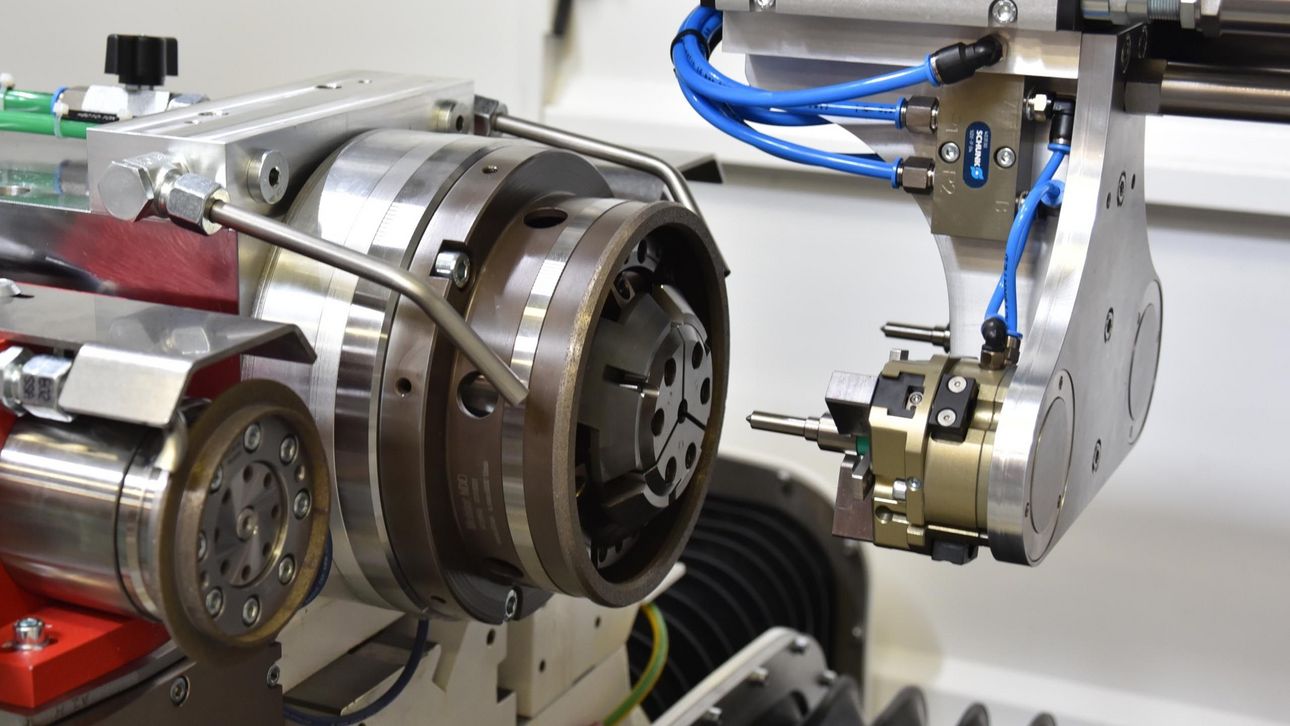

L’usinage de pièces d’une longueur maximale de 120 mm y est possible. La longueur de rectification est maximale de 110 mm. Elle permet d’utiliser jusqu’à trois broches de rectification disposées parallèlement. L’une d’elles peut accepter une meule de rectification extérieure. A la base de la précision légendaire, on trouve le bâti de machine en Granitan® et le système de guidage StuderGuide® pour les axes X et Z.

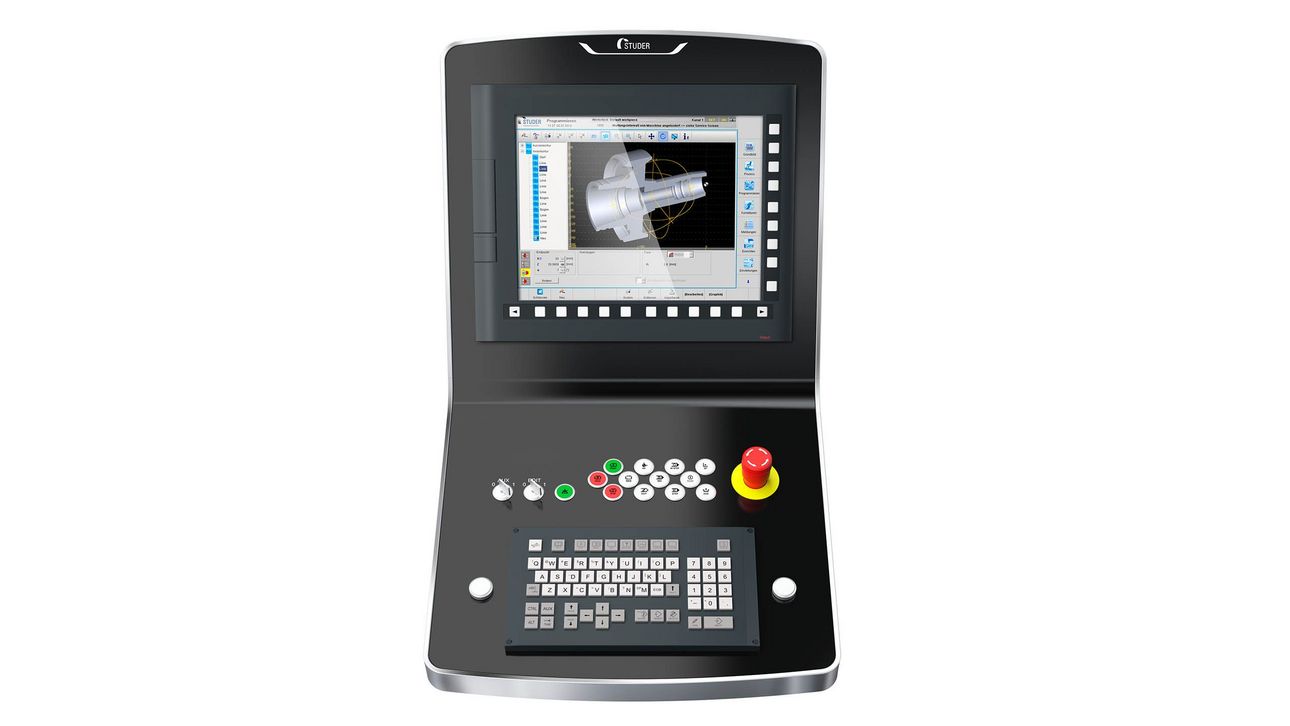

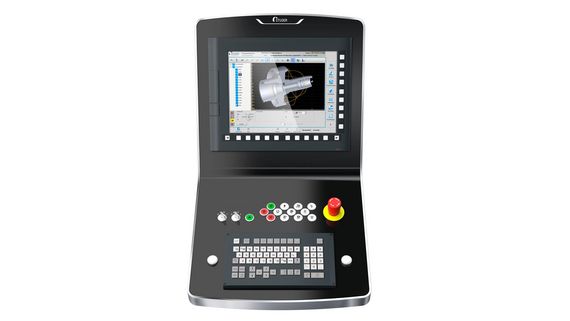

Images
Données techniques
kg / cm
lb / pouces

Axes linéaires

Trajet max. de déplacement pour l'axe X 350 mm
Vitesse max. de déplacement pour l'axe X 20'000 mm/min
Trajet maxi. de déplacement pour l'axe Z 350 mm
Vitesse max. de déplacement pour l'axe Z 20'000 mm/min

Entraînement de broche

Puissance maximale de la broche 15 kW
Vitesse de rotation maxi. 120'000 /min
Diamètre de la meule max. 150 mm
Largeur max. de la meule 20 mm

Axes de rotation

Plage de pivotement pour l'axe C ∞ °

Données de la pièce

Longueur de la pièce 0 - 120 mm
Diamètre de la pièce 0 - 70 mm
Poids max. de la pièce à usiner 3 kg
Hauteur des pointes 110 mm

Axes linéaires

Trajet max. de déplacement pour l'axe X 13.8 inch
Vitesse max. de déplacement pour l'axe X 787 inch/min
Trajet maxi. de déplacement pour l'axe Z 13.8 inch
Vitesse max. de déplacement pour l'axe Z 787 inch/min

Entraînement de broche

Puissance maximale de la broche 20 hp
Vitesse de rotation maxi. 120'000 rpm
Diamètre de la meule max. 5.9 inch
Largeur max. de la meule 0.8 inch

Axes de rotation

Plage de pivotement pour l'axe C ∞ deg

Données de la pièce

Longueur de la pièce 0 - 4.7 inch
Diamètre de la pièce 0 - 2.8 inch
Poids max. de la pièce à usiner 5.5 lbs
Hauteur des pointes 4.3 inch
