高い生産性 小径穴研削に
基本技術データ

S 122は小型から中型ワークピースの少量から量産に対応するCNC生産型内面円筒研削盤です。 テーブル上ワーク振り径は220 mm です。

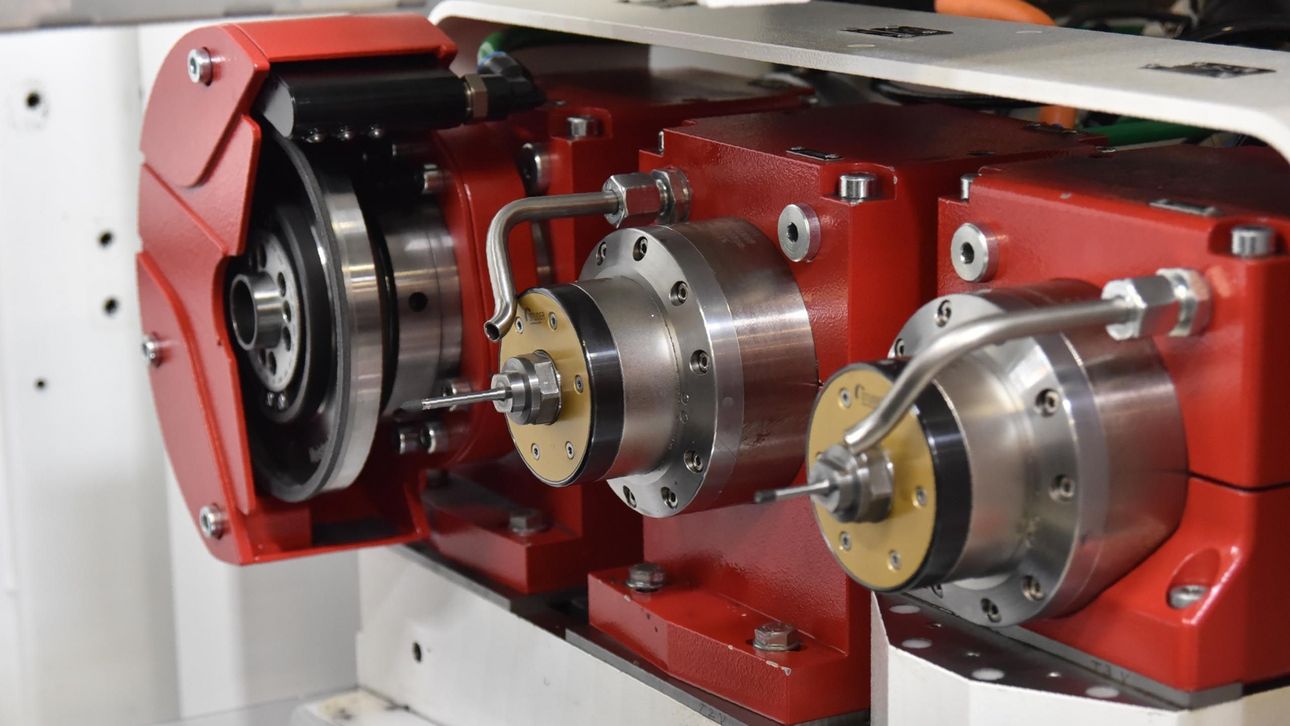

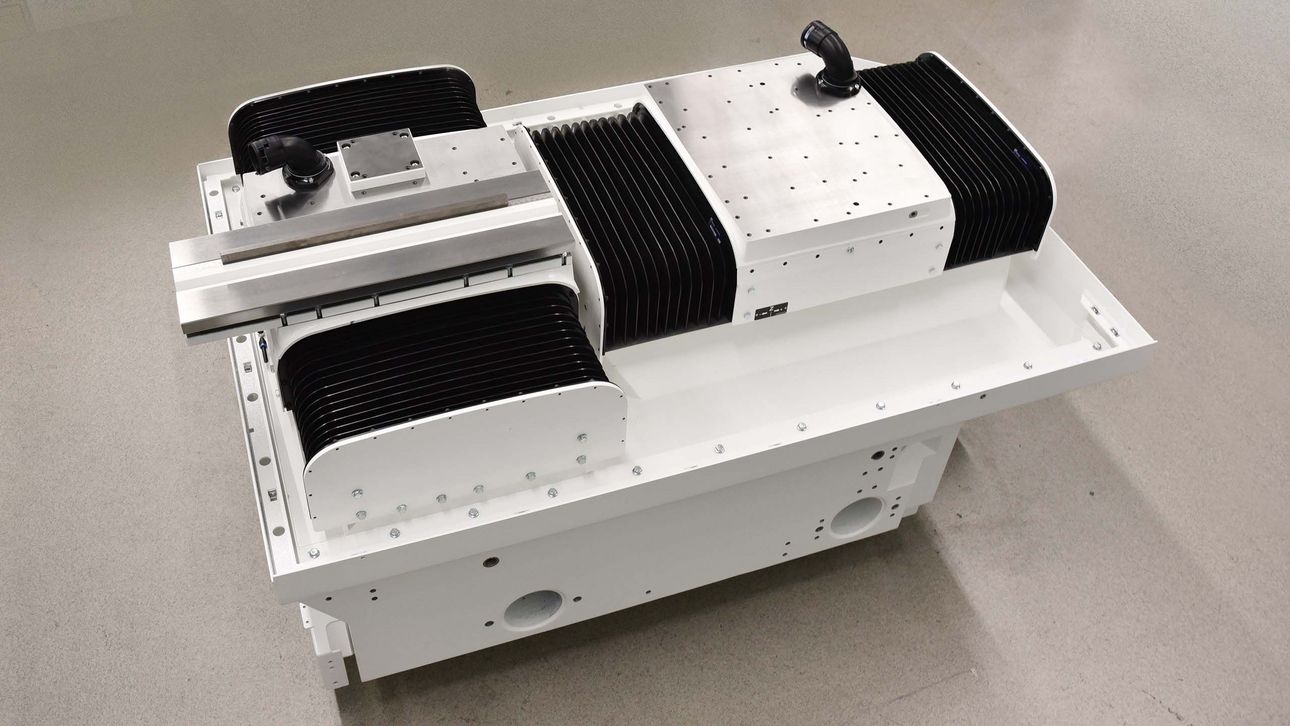

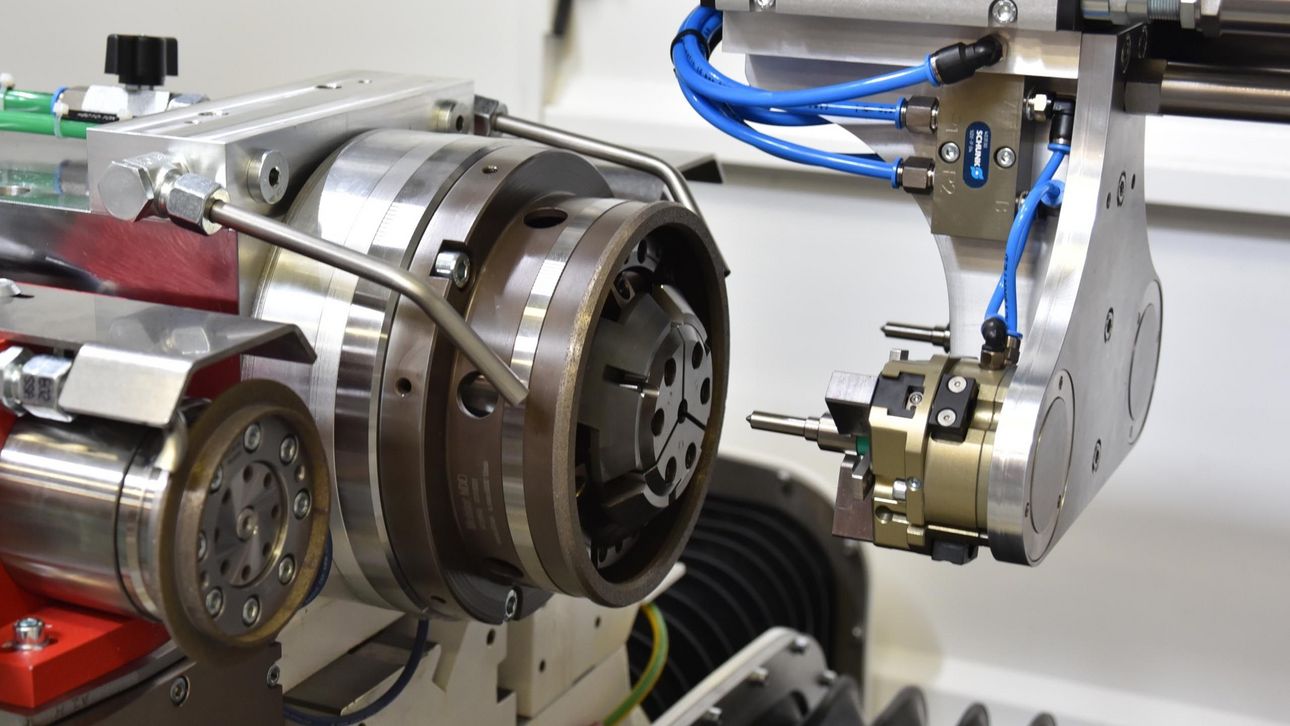

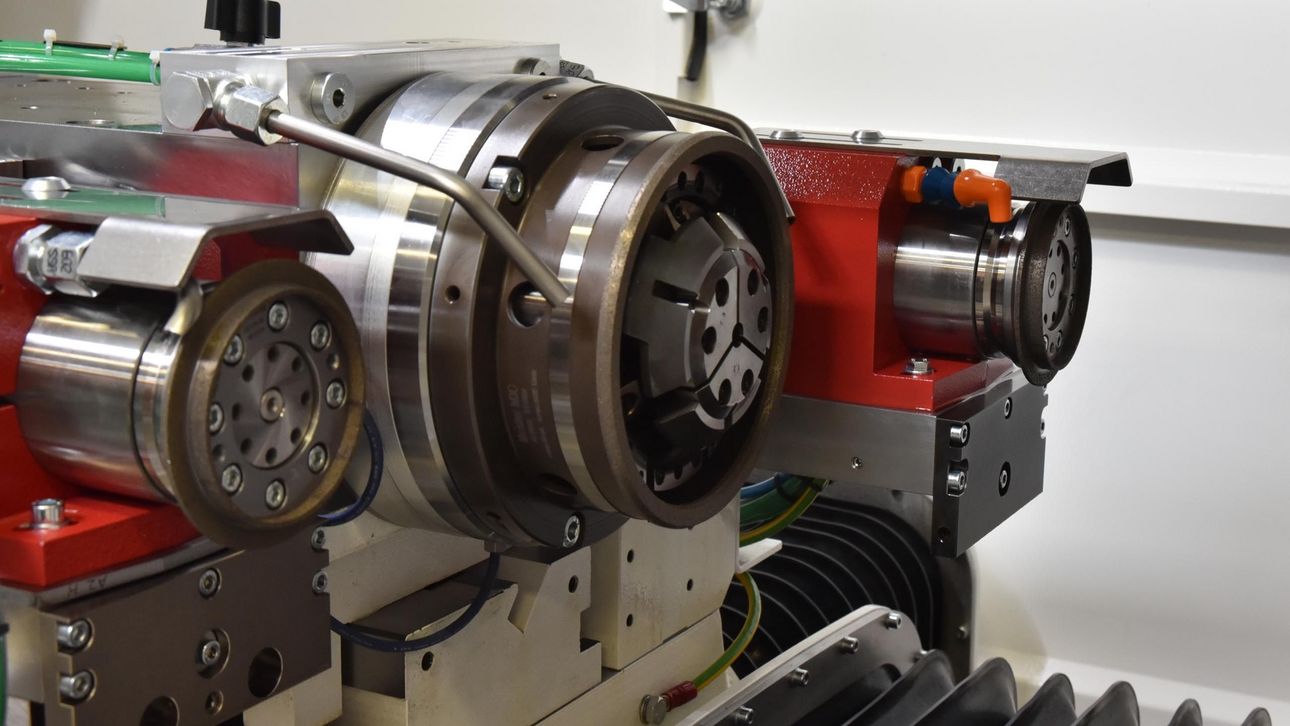

長さ120 mmまでのワークピースをセットすることができます。 研削長さは最大110 mmです。 最大3つの研削スピンドルを平行に配置できます。 そのうちの1つは外径研削砥石を選択できます。 Granitan®製マシンベッドとX、Z軸のStuderGuide®ガイドシステムが、伝説的な精度の基礎になっています。

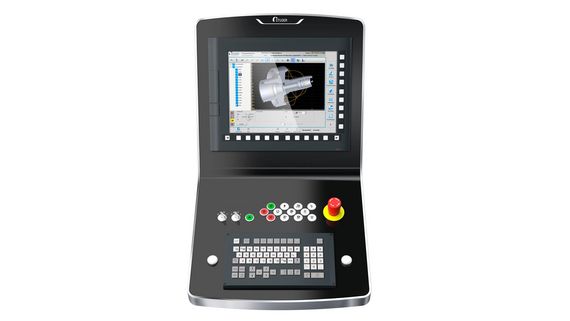

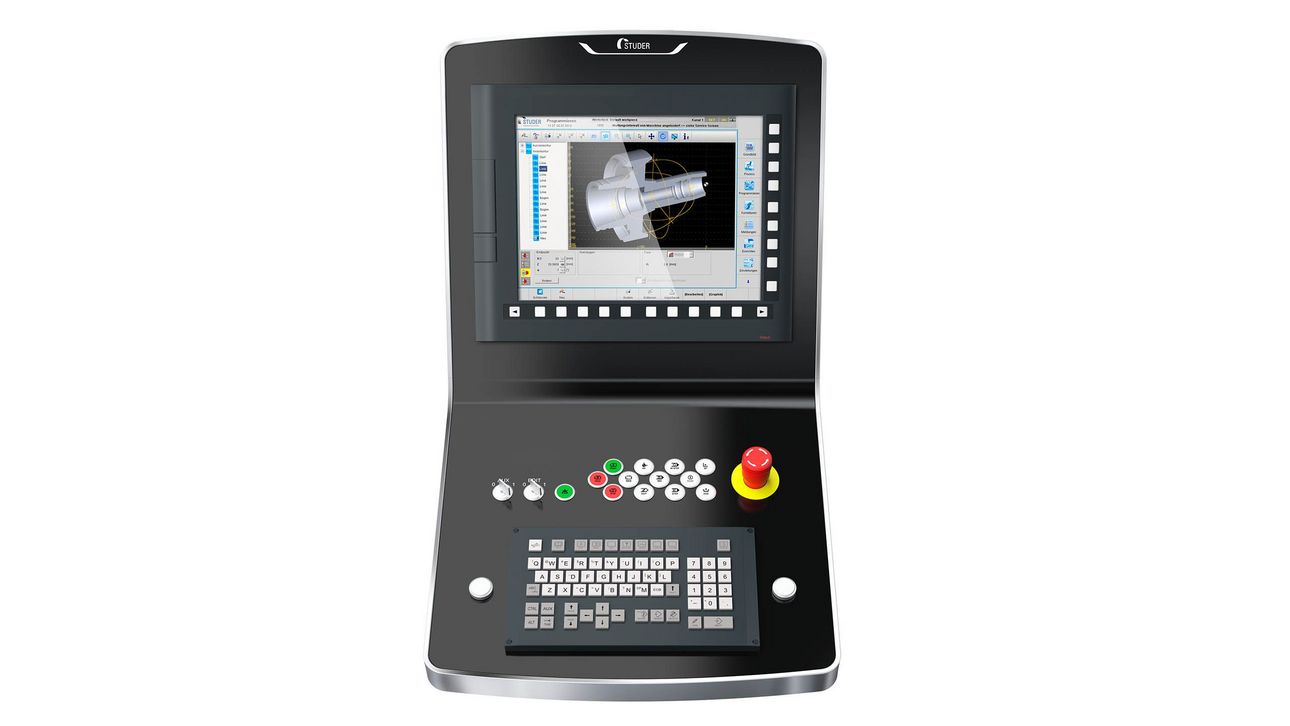

画像
技術仕様
kg / cm
lb / インチ

直線軸

最大移動距離 X軸 350 mm
最大移動速度 X軸 20'000 mm/min
最大移動距離 Z軸 350 mm
最大移動速度 Z軸 20'000 mm/min

スピンドルドライブ

スピンドル最大出力 15 kW
最高速度 120'000 /min
最大砥石径 150 mm
最大研削砥石幅 20 mm

旋回軸

旋回範囲 C軸 ∞ °

ワークデータ

ワークの長さ 0 - 120 mm
ワーク径 0 - 70 mm
ワーク最大重量 3 kg
最大加工径 110 mm

直線軸

最大移動距離 X軸 13.8 inch
最大移動速度 X軸 787 inch/min
最大移動距離 Z軸 13.8 inch
最大移動速度 Z軸 787 inch/min

スピンドルドライブ

スピンドル最大出力 20 hp
最高速度 120'000 rpm
最大砥石径 5.9 inch
最大研削砥石幅 0.8 inch

旋回軸

旋回範囲 C軸 ∞ deg

ワークデータ

ワークの長さ 0 - 4.7 inch
ワーク径 0 - 2.8 inch
ワーク最大重量 5.5 lbs
最大加工径 4.3 inch
ダウンロード
pdf, 877 KB
製品カタログ
S122 -小穴の高い生産性。
