기본 데이터

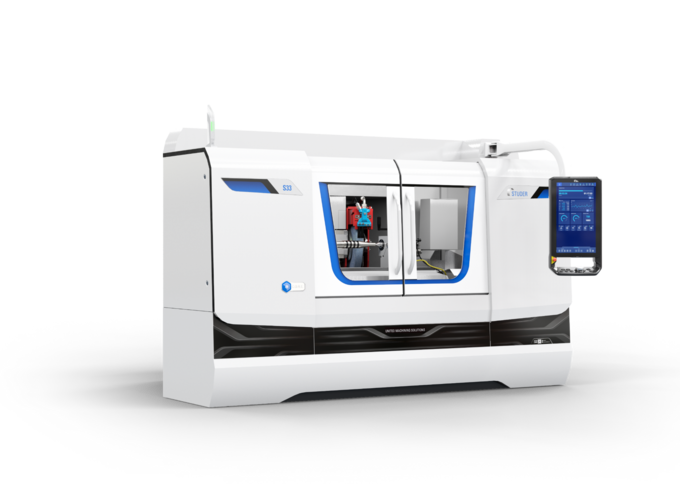

S33은 중간 크기 가공품의 개별 및 배치 생산을 위한 CNC 범용 원통 연삭기입니다. 센터 간 거리는 400mm(15.7")/650mm(25.6")/1000mm(40")/1,600mm(63"), 센터 높이는 175mm(6.8")입니다. 최대 중량 150kg(330lbs)의 가공품을 기계로 가공할 수 있습니다.

이 기계에서는 센터에서 라이브 스핀들 연삭으로 전환하는 것이 특히 쉽습니다. 2개의 모터 스핀들이 있는 새로운 휠 헤드는 단일 클램핑에서도 훨씬 더 복잡한 가공품 형상을 연삭할 수 있습니다. 이를 이루는 토대는 Solid Granitan® S103으로 제작된 기계 베이스입니다.

이미지
하드웨어 / 소프트웨어

하드웨어:

  • 옵션 휠 헤드:
    - 최대 2개의 외경 연삭 스핀들과 1개의 내경 연삭 스핀들이 있는 터렛 휠 헤드 1° Hirth 세레이션이 포함된 자동 선회방식.
    - 연삭 휠이 우측에 있는 외경연삭 휠 헤드, 0°/ 15°/ 30°
  • 터렛 휠 헤드의 외경 및 내경 연삭을 위한 주파수 변환기 포함 모터 스핀들
  • 나사산 및 형상 연삭을 위한 워크헤드의 C축
  • 드레싱 장치용으로 작업대에 통합된 추가 T슬롯
  • 슬라이딩 도어 두 개가 있는 전체 설비 커버
  • Granitan® S103 미네랄 캐스팅 기계 베이스

소프트웨어:

  • StuderPictograming을 통한 매우 간단한 프로그래밍
  • STUDER Quick-Set 으로 설정 및 재설정 시간 단축
  • 로더 및 주변 장치용 표준 인터페이스
  • 통합 소프트웨어 모듈로 유연하게 확장 가능
  • 외부 PC에서 연삭 및 드레싱 프로그램을 구성하기 위한 StuderWIN 프로그래밍 소프트웨어(옵션)
기술 데이터
kg / cm
lb / inches

선형 축

최대 X축 이동 거리 370 mm
최대 X축 이동 속도 15'000 mm/min
최대 Z축 이동 거리 500 mm
최대 Z축 이동 속도 20'000 mm/min

스핀들 드라이브

최대 스핀들 용량 8 kW
최대 회전수 3'200 /min
최대 연삭 숫돌 직경 508 mm
최대 연삭 숫돌 너비 80 mm

회전축

B축 회전 범위 240 °
C축 회전 범위 ∞ °

워크피스 데이터

워크피스 길이 0 - 400 mm
워크피스 직경 0 - 349 mm
최대 워크피스 무게 150 kg
중심 간격 400 mm
중심 높이 175 mm

선형 축

최대 X축 이동 거리 14.6 inch
최대 X축 이동 속도 590 inch/min
최대 Z축 이동 거리 19.7 inch
최대 Z축 이동 속도 787 inch/min

스핀들 드라이브

최대 스핀들 용량 10 hp
최대 회전수 3'200 rpm
최대 연삭 숫돌 직경 20 inch
최대 연삭 숫돌 너비 3.15 inch

회전축

B축 회전 범위 240 deg
C축 회전 범위 ∞ deg

워크피스 데이터

워크피스 길이 0 - 15.7 inch
워크피스 직경 0 - 13.75 inch
최대 워크피스 무게 330 lbs
중심 간격 15.7 inch
중심 높이 6.9 inch

선형 축

최대 X축 이동 거리 370 mm
최대 X축 이동 속도 15'000 mm/min
최대 Z축 이동 거리 500 mm
최대 Z축 이동 속도 20'000 mm/min

스핀들 드라이브

최대 스핀들 용량 8 kW
최대 회전수 3'200 /min
최대 연삭 숫돌 직경 508 mm
최대 연삭 숫돌 너비 80 mm

회전축

B축 회전 범위 240 °
C축 회전 범위 ∞ °

워크피스 데이터

워크피스 길이 0 - 650 mm
워크피스 직경 0 - 349 mm
최대 워크피스 무게 150 kg
중심 간격 650 mm
중심 높이 175 mm

선형 축

최대 X축 이동 거리 14.6 inch
최대 X축 이동 속도 590 inch/min
최대 Z축 이동 거리 31.5 inch
최대 Z축 이동 속도 787 inch/min

스핀들 드라이브

최대 스핀들 용량 10 hp
최대 회전수 3'200 rpm
최대 연삭 숫돌 직경 20 inch
최대 연삭 숫돌 너비 3.15 inch

회전축

B축 회전 범위 240 deg
C축 회전 범위 ∞ deg

워크피스 데이터

워크피스 길이 0 - 25.6 inch
워크피스 직경 0 - 13.75 inch
최대 워크피스 무게 330 lbs
중심 간격 25.6 inch
중심 높이 6.9 inch

선형 축

최대 X축 이동 거리 370 mm
최대 X축 이동 속도 15'000 mm/min
최대 Z축 이동 거리 1'150 mm
최대 Z축 이동 속도 20'000 mm/min

스핀들 드라이브

최대 스핀들 용량 8 kW
최대 회전수 3'200 /min
최대 연삭 숫돌 직경 508 mm
최대 연삭 숫돌 너비 80 mm

회전축

B축 회전 범위 240 °
C축 회전 범위 ∞ °

워크피스 데이터

워크피스 길이 0 - 1'000 mm
워크피스 직경 0 - 349 mm
최대 워크피스 무게 150 kg
중심 간격 1'000 mm
중심 높이 175 mm

선형 축

최대 X축 이동 거리 14.6 inch
최대 X축 이동 속도 590 inch/min
최대 Z축 이동 거리 45.3 inch
최대 Z축 이동 속도 787 inch/min

스핀들 드라이브

최대 스핀들 용량 10 hp
최대 회전수 3'200 rpm
최대 연삭 숫돌 직경 20 inch
최대 연삭 숫돌 너비 3.15 inch

회전축

B축 회전 범위 240 deg
C축 회전 범위 ∞ deg

워크피스 데이터

워크피스 길이 0 - 39.4 inch
워크피스 직경 0 - 13.75 inch
최대 워크피스 무게 330 lbs
중심 간격 39.4 inch
중심 높이 6.9 inch

선형 축

최대 X축 이동 거리 370 mm
최대 X축 이동 속도 15'000 mm/min
최대 Z축 이동 거리 1'750 mm
최대 Z축 이동 속도 20'000 mm/min

스핀들 드라이브

최대 스핀들 용량 8 kW
최대 회전수 3'200 /min
최대 연삭 숫돌 직경 508 mm
최대 연삭 숫돌 너비 80 mm

회전축

B축 회전 범위 240 °
C축 회전 범위 ∞ °

워크피스 데이터

워크피스 길이 0 - 1'600 mm
워크피스 직경 0 - 349 mm
최대 워크피스 무게 150 kg
중심 간격 1'600 mm
중심 높이 175 mm

선형 축

최대 X축 이동 거리 14.6 inch
최대 X축 이동 속도 590 inch/min
최대 Z축 이동 거리 68.9 inch
최대 Z축 이동 속도 787 inch/min

스핀들 드라이브

최대 스핀들 용량 10 hp
최대 회전수 3'200 rpm
최대 연삭 숫돌 직경 20 inch
최대 연삭 숫돌 너비 3.15 inch

회전축

B축 회전 범위 240 deg
C축 회전 범위 ∞ deg

워크피스 데이터

워크피스 길이 0 - 63 inch
워크피스 직경 0 - 13.75 inch
최대 워크피스 무게 330 lbs
중심 간격 63 inch
중심 높이 6.9 inch
