Die Preiswerte für individuelle Anforderungen.
Eckdaten

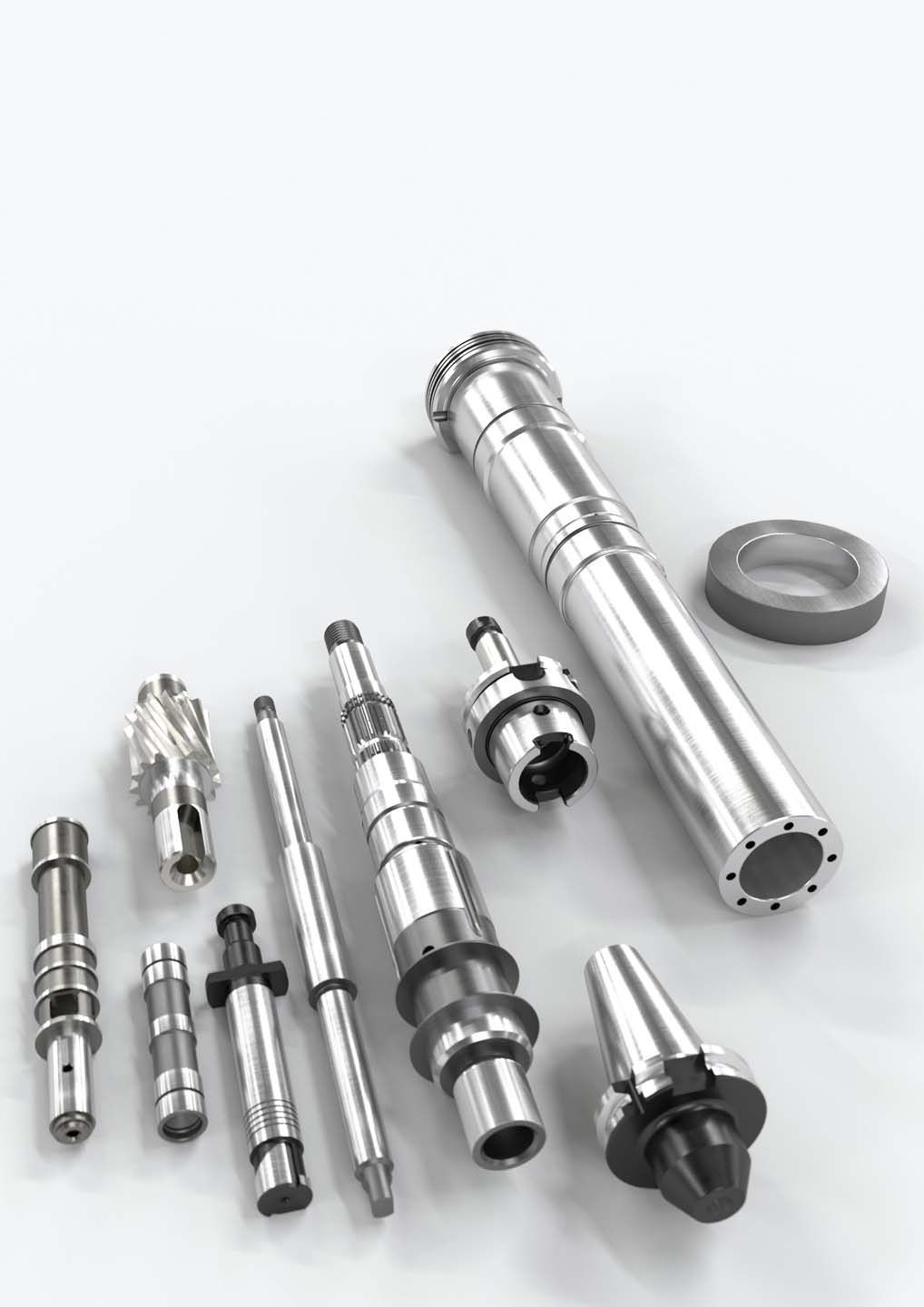

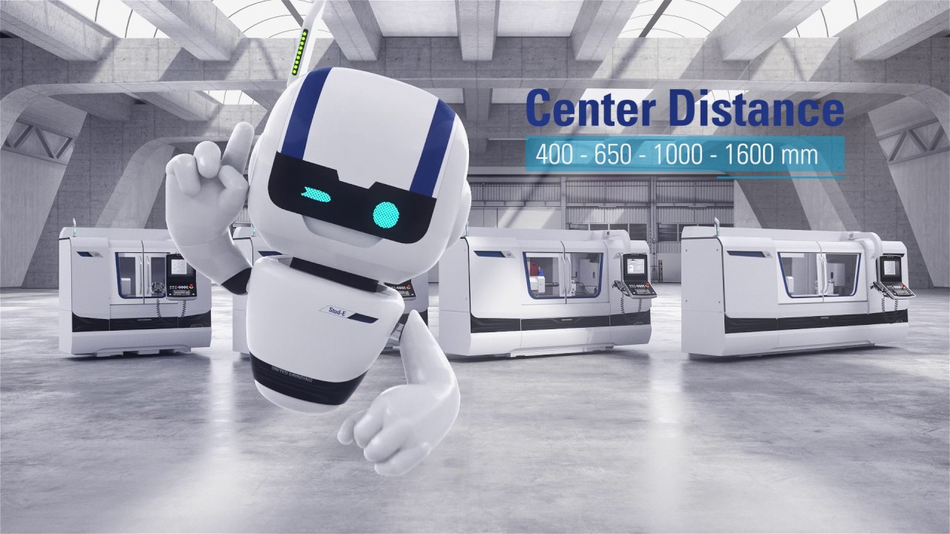

Die S33 ist eine CNC-Universal-Rundschleifmaschine für kleine bis grosse Werkstücke in der Einzel- Klein- und Grossserienfertigung. Sie verfügt über Spitzenweiten von 400 / 650 / 1'000 / 1'600 mm und eine Spitzenhöhe von 175 mm. Sie bearbeitet Werkstücke mit einem Maximalgewicht von 150 kg.

Sie ist in äusserst kurzer Zeit vom Schleifen zwischen Spitzen zum Fliegendschleifen umgerüstet. Selbst komplexe Werkstücke schleifen Sie in nur einer Aufspannung: möglich macht das der neue Schleifkopf mit zwei Motorspindeln. Das Fundament bildet das Maschinenbett aus massivem Granitan® S103.

Bilder
Hardware / Software

Hardware:

  • Schleifspindelstock wählbar:

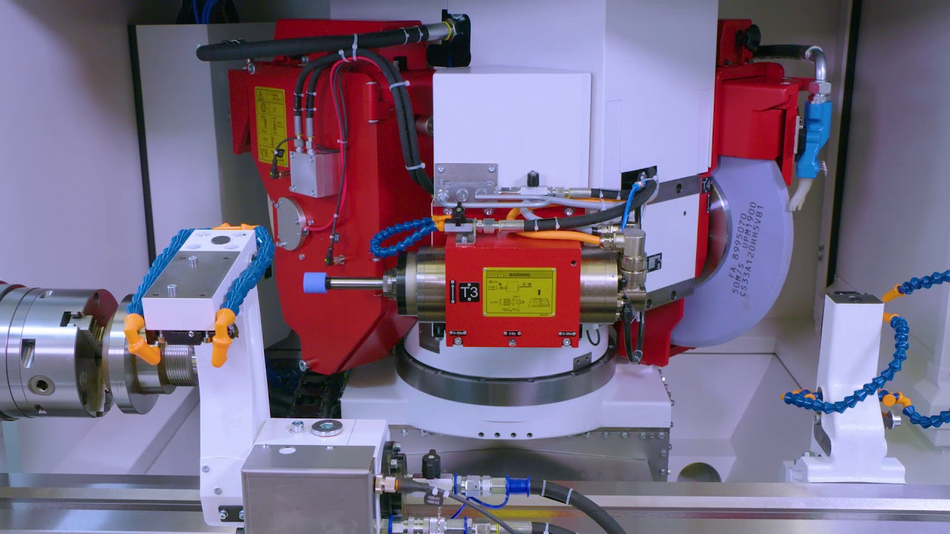

    - Revolver-Schleifspindelstock mit bis zu 2 Aussen- und 1 Innenschleifspindel. Automatisches Schwenken mit 1° Hirthverzahnung
    - Aussen-Schleifspindelstock mit Scheibe rechts, 0° / 15° / 30°

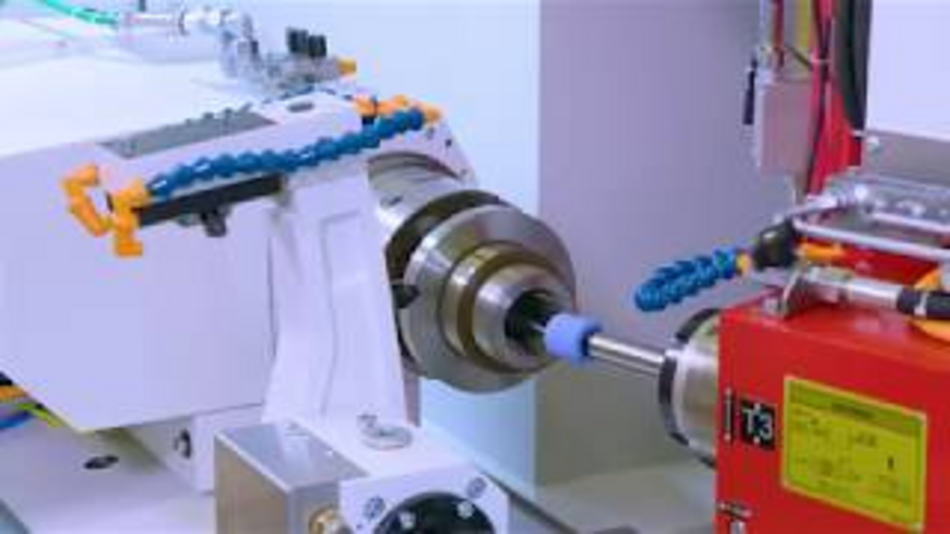

  • Frequenzgesteuerte Motorschleifspindeln zum Aussen- und Innenschleifen zum Revolver-Schleifspindelstock
  • C-Achse zu Werkstückspindelstock zum Gewinde- und Formenschleifen

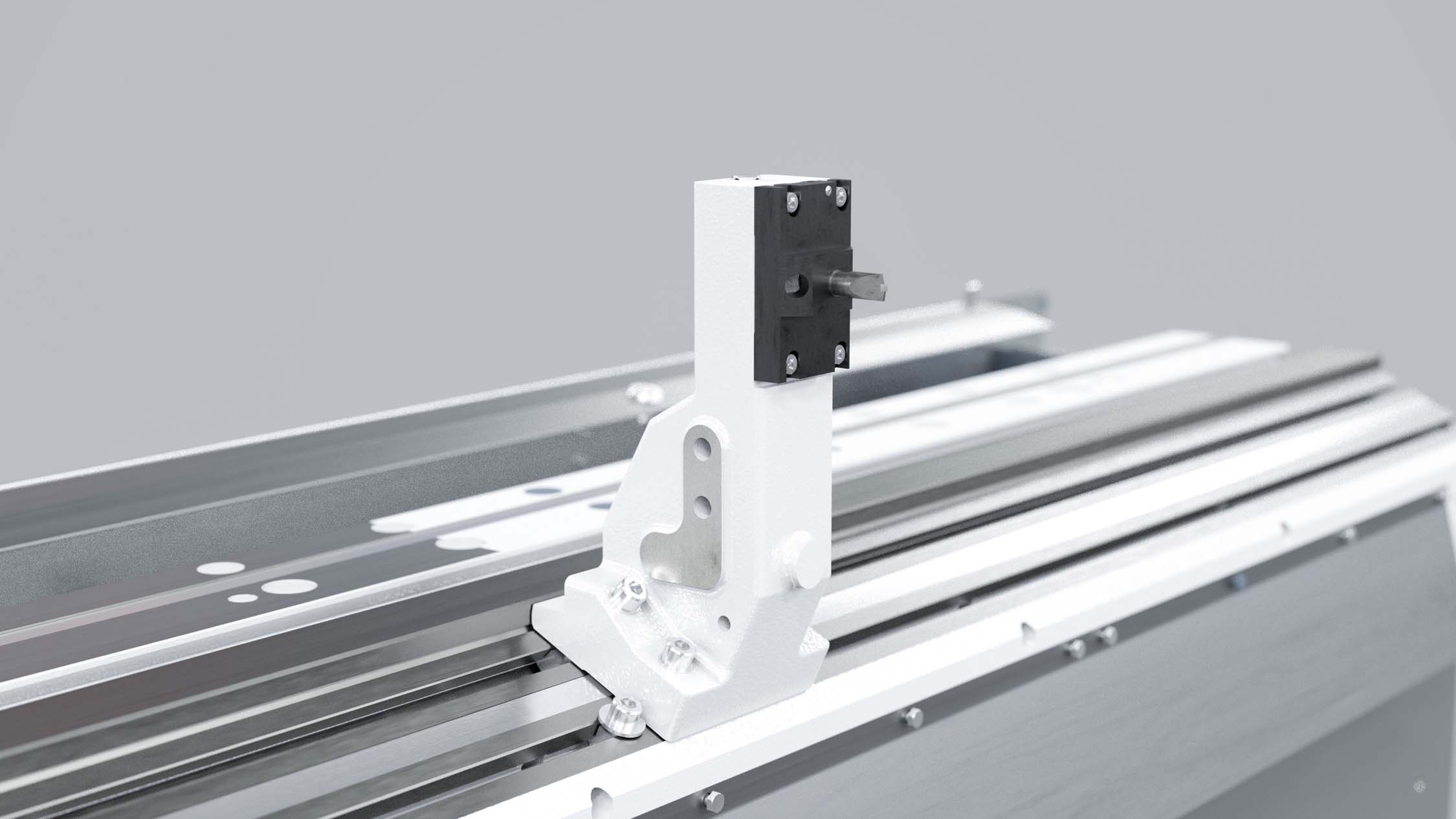

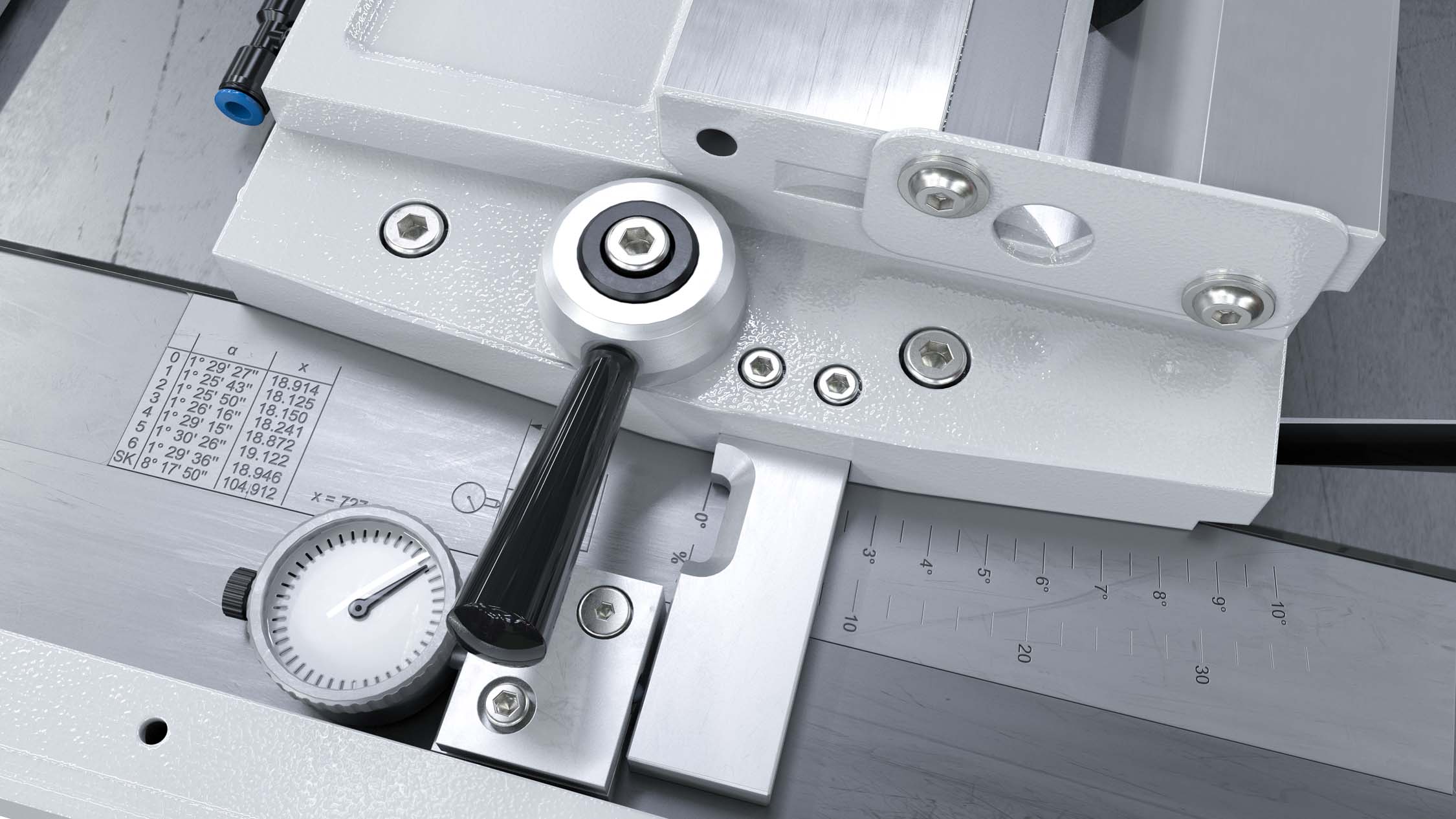

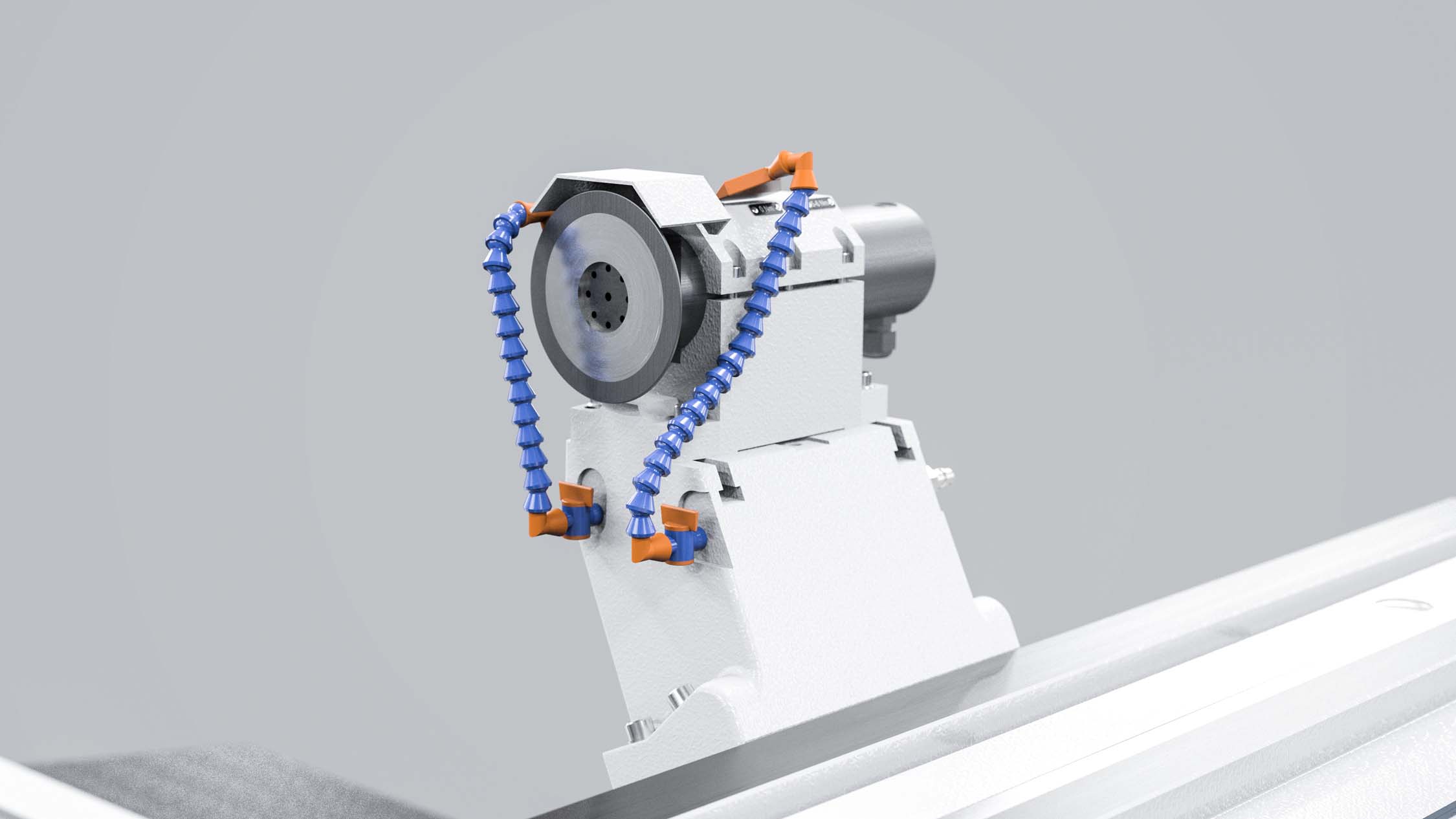

  • Im Werkzeugtisch integrierte Doppel-T-Nut für Abrichtvorrichtung
  • Vollverkleidung mit zwei Schiebetüren
  • Maschinenbett aus Mineralguss Granitan® S103

Software:

  • Einfachste Programmierung dank StuderPictogramming
  • Kurze Ein- und Umrichtzeiten mit STUDER Quick-Set
  • Standardisierte Schnittstellen für Lader- und Peripheriegeräte
  • Flexibel erweiterbar mit Integrated-Softwaremodulen
  • StuderWINprogramming (Option) für das Erstellen von Schleifund Abrichtprogrammen auf einem externen PC
Technische Daten
kg / cm
lb / inches

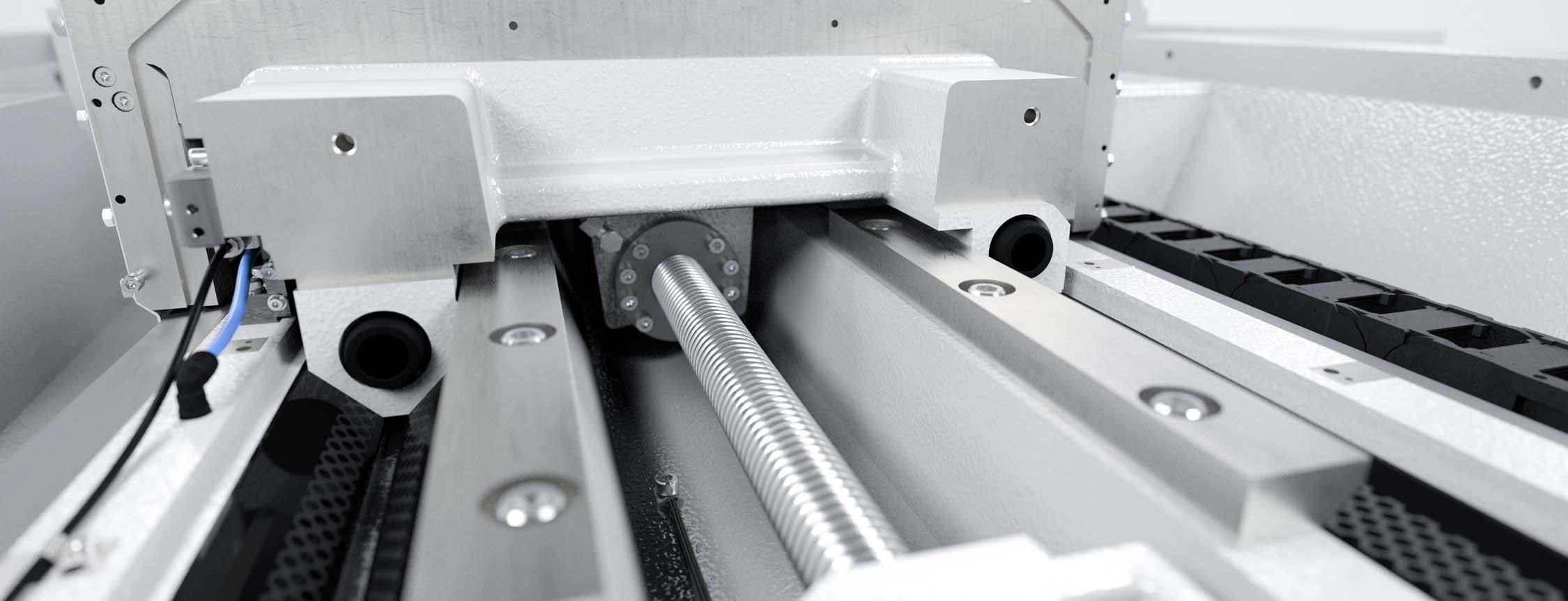

Linearachsen

Max. Verfahrweg X-Achse 370 mm
Max. Verfahrgeschwindigkeit X-Achse 15'000 mm/min
Max. Verfahrweg Z-Achse 500 mm
Max. Verfahrgeschwindigkeit Z-Achse 20'000 mm/min

Spindelantrieb

Max. Spindelleistung 8 kW
Max. Drehzahl 3'200 /min
Max. Schleifscheibendurchmesser 508 mm
Max. Schleifscheibenbreite 80 mm

Schwenkachsen

Schwenkbereich B-Achse 240 °
Schwenkbereich C-Achse ∞ °

Werkstückdaten

Werkstücklänge 0 - 400 mm
Werkstückdurchmesser 0 - 349 mm
Max. Werkstückgewicht 150 kg
Spitzenweite 400 mm
Spitzenhöhe 175 mm

Linearachsen

Max. Verfahrweg X-Achse 14.6 inch
Max. Verfahrgeschwindigkeit X-Achse 590 inch/min
Max. Verfahrweg Z-Achse 19.7 inch
Max. Verfahrgeschwindigkeit Z-Achse 787 inch/min

Spindelantrieb

Max. Spindelleistung 10 hp
Max. Drehzahl 3'200 rpm
Max. Schleifscheibendurchmesser 20 inch
Max. Schleifscheibenbreite 3.15 inch

Schwenkachsen

Schwenkbereich B-Achse 240 deg
Schwenkbereich C-Achse ∞ deg

Werkstückdaten

Werkstücklänge 0 - 15.7 inch
Werkstückdurchmesser 0 - 13.75 inch
Max. Werkstückgewicht 330 lbs
Spitzenweite 15.7 inch
Spitzenhöhe 6.9 inch

Linearachsen

Max. Verfahrweg X-Achse 370 mm
Max. Verfahrgeschwindigkeit X-Achse 15'000 mm/min
Max. Verfahrweg Z-Achse 500 mm
Max. Verfahrgeschwindigkeit Z-Achse 20'000 mm/min

Spindelantrieb

Max. Spindelleistung 8 kW
Max. Drehzahl 3'200 /min
Max. Schleifscheibendurchmesser 508 mm
Max. Schleifscheibenbreite 80 mm

Schwenkachsen

Schwenkbereich B-Achse 240 °
Schwenkbereich C-Achse ∞ °

Werkstückdaten

Werkstücklänge 0 - 650 mm
Werkstückdurchmesser 0 - 349 mm
Max. Werkstückgewicht 150 kg
Spitzenweite 650 mm
Spitzenhöhe 175 mm

Linearachsen

Max. Verfahrweg X-Achse 14.6 inch
Max. Verfahrgeschwindigkeit X-Achse 590 inch/min
Max. Verfahrweg Z-Achse 31.5 inch
Max. Verfahrgeschwindigkeit Z-Achse 787 inch/min

Spindelantrieb

Max. Spindelleistung 10 hp
Max. Drehzahl 3'200 rpm
Max. Schleifscheibendurchmesser 20 inch
Max. Schleifscheibenbreite 3.15 inch

Schwenkachsen

Schwenkbereich B-Achse 240 deg
Schwenkbereich C-Achse ∞ deg

Werkstückdaten

Werkstücklänge 0 - 25.6 inch
Werkstückdurchmesser 0 - 13.75 inch
Max. Werkstückgewicht 330 lbs
Spitzenweite 25.6 inch
Spitzenhöhe 6.9 inch

Linearachsen

Max. Verfahrweg X-Achse 370 mm
Max. Verfahrgeschwindigkeit X-Achse 15'000 mm/min
Max. Verfahrweg Z-Achse 1'150 mm
Max. Verfahrgeschwindigkeit Z-Achse 20'000 mm/min

Spindelantrieb

Max. Spindelleistung 8 kW
Max. Drehzahl 3'200 /min
Max. Schleifscheibendurchmesser 508 mm
Max. Schleifscheibenbreite 80 mm

Schwenkachsen

Schwenkbereich B-Achse 240 °
Schwenkbereich C-Achse ∞ °

Werkstückdaten

Werkstücklänge 0 - 1'000 mm
Werkstückdurchmesser 0 - 349 mm
Max. Werkstückgewicht 150 kg
Spitzenweite 1'000 mm
Spitzenhöhe 175 mm

Linearachsen

Max. Verfahrweg X-Achse 14.6 inch
Max. Verfahrgeschwindigkeit X-Achse 590 inch/min
Max. Verfahrweg Z-Achse 45.3 inch
Max. Verfahrgeschwindigkeit Z-Achse 787 inch/min

Spindelantrieb

Max. Spindelleistung 10 hp
Max. Drehzahl 3'200 rpm
Max. Schleifscheibendurchmesser 20 inch
Max. Schleifscheibenbreite 3.15 inch

Schwenkachsen

Schwenkbereich B-Achse 240 deg
Schwenkbereich C-Achse ∞ deg

Werkstückdaten

Werkstücklänge 0 - 39.4 inch
Werkstückdurchmesser 0 - 13.75 inch
Max. Werkstückgewicht 330 lbs
Spitzenweite 39.4 inch
Spitzenhöhe 6.9 inch

Linearachsen

Max. Verfahrweg X-Achse 370 mm
Max. Verfahrgeschwindigkeit X-Achse 15'000 mm/min
Max. Verfahrweg Z-Achse 1'750 mm
Max. Verfahrgeschwindigkeit Z-Achse 20'000 mm/min

Spindelantrieb

Max. Spindelleistung 8 kW
Max. Drehzahl 3'200 /min
Max. Schleifscheibendurchmesser 508 mm
Max. Schleifscheibenbreite 80 mm

Schwenkachsen

Schwenkbereich B-Achse 240 °
Schwenkbereich C-Achse ∞ °

Werkstückdaten

Werkstücklänge 0 - 1'600 mm
Werkstückdurchmesser 0 - 349 mm
Max. Werkstückgewicht 150 kg
Spitzenweite 1'600 mm
Spitzenhöhe 175 mm

Linearachsen

Max. Verfahrweg X-Achse 14.6 inch
Max. Verfahrgeschwindigkeit X-Achse 590 inch/min
Max. Verfahrweg Z-Achse 68.9 inch
Max. Verfahrgeschwindigkeit Z-Achse 787 inch/min

Spindelantrieb

Max. Spindelleistung 10 hp
Max. Drehzahl 3'200 rpm
Max. Schleifscheibendurchmesser 20 inch
Max. Schleifscheibenbreite 3.15 inch

Schwenkachsen

Schwenkbereich B-Achse 240 deg
Schwenkbereich C-Achse ∞ deg

Werkstückdaten

Werkstücklänge 0 - 63 inch
Werkstückdurchmesser 0 - 13.75 inch
Max. Werkstückgewicht 330 lbs
Spitzenweite 63 inch
Spitzenhöhe 6.9 inch
