가격 대비 광범위한 애플리케이션.
기본 데이터

favorit은 짧은 크기에서 긴 크기에 이르는 가공품의 개별 및 배치 생산을 위한 CNC 범용 원통 연삭기입니다. 센터 간 거리는 400mm(15.7")/650mm(25.6")/1000mm(40")/1,600mm(63"), 센터 높이는 175mm(6.8")입니다. 최대 중량 150kg(330lbs)의 가공품을 기계로 가공할 수 있습니다.

이 원통 연삭기는 범용 용도로 사용할 수 있으며 StuderPictogramming을 통해 쉽고 빠르게 프로그래밍할 수 있습니다. Granitan® S103 미네랄 캐스팅 기계 베이스는 단기적 온도 변화를 상쇄합니다. 공정 내 측정, 밸런싱 시스템, 접촉 감지 및 길이 위치 자동지정 같은 다양한 액세서리 키트를 사용하여 다른 연삭 작업에 쉽게 적용할 수 있습니다.

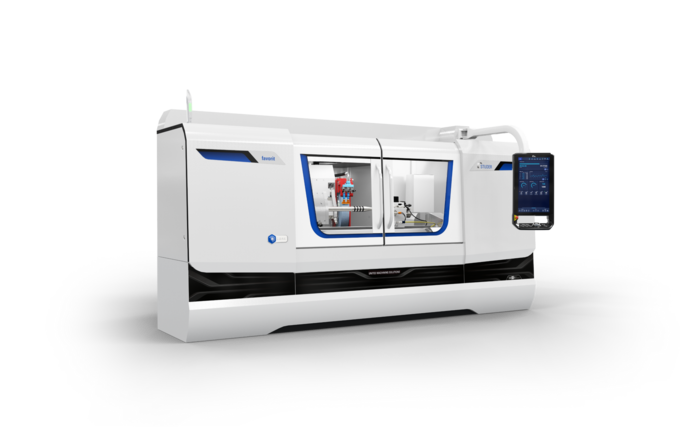

이미지
하드웨어 / 소프트웨어

하드웨어:

  • 옵션 휠 헤드:
    - 오른쪽 또는 왼쪽 연삭 휠이 있는 터렛 휠 헤드 및 내경 연삭 부가 장치
    - 3° Hirth 세레이션 방식의 자동 회전
    - 연삭 휠이 있는 외경 연삭 휠 헤드, 0° / 15° / 30°
  • 한 번의 클램핑으로 외경 및 내경 연삭 가능
  • Granitan® S103 미네랄 캐스팅 기계 베이스
  • CE 규격

소프트웨어:

  • StuderPictograming을 통한 매우 간단한 프로그래밍
  • 외부 PC에 연삭 및 드레싱 프로그램을 생성하기 위한 StuderGRIND 프로그래밍 소프트웨어(옵션)
기술 데이터
kg / cm
lb / inches

선형 축

최대 X축 이동 거리 370 mm
최대 X축 이동 속도 15'000 mm/min
최대 Z축 이동 거리 500 mm
최대 Z축 이동 속도 20'000 mm/min

스핀들 드라이브

최대 스핀들 용량 8 kW
최대 회전수 3'200 /min
최대 연삭 숫돌 직경 508 mm
최대 연삭 숫돌 너비 80 mm

회전축

B축 회전 범위 240 °
C축 회전 범위 ∞ °

워크피스 데이터

워크피스 길이 0 - 400 mm
워크피스 직경 0 - 349 mm
최대 워크피스 무게 150 kg
중심 간격 400 mm
중심 높이 175 mm

선형 축

최대 X축 이동 거리 14.6 inch
최대 X축 이동 속도 590 inch/min
최대 Z축 이동 거리 19.7 inch
최대 Z축 이동 속도 787 inch/min

스핀들 드라이브

최대 스핀들 용량 10 hp
최대 회전수 3'200 rpm
최대 연삭 숫돌 직경 20 inch
최대 연삭 숫돌 너비 3.15 inch

회전축

B축 회전 범위 240 deg
C축 회전 범위 ∞ deg

워크피스 데이터

워크피스 길이 0 - 15.7 inch
워크피스 직경 0 - 13.75 inch
최대 워크피스 무게 330 lbs
중심 간격 15.7 inch
중심 높이 6.9 inch

선형 축

최대 X축 이동 거리 370 mm
최대 X축 이동 속도 15'000 mm/min
최대 Z축 이동 거리 800 mm
최대 Z축 이동 속도 20'000 mm/min

스핀들 드라이브

최대 스핀들 용량 8 kW
최대 회전수 3'200 /min
최대 연삭 숫돌 직경 508 mm
최대 연삭 숫돌 너비 80 mm

회전축

B축 회전 범위 240 °
C축 회전 범위 ∞ °

워크피스 데이터

워크피스 길이 0 - 650 mm
워크피스 직경 0 - 349 mm
최대 워크피스 무게 150 kg
중심 간격 650 mm
중심 높이 175 mm

선형 축

최대 X축 이동 거리 14.6 inch
최대 X축 이동 속도 590 inch/min
최대 Z축 이동 거리 31.5 inch
최대 Z축 이동 속도 787 inch/min

스핀들 드라이브

최대 스핀들 용량 10 hp
최대 회전수 3'200 rpm
최대 연삭 숫돌 직경 20 inch
최대 연삭 숫돌 너비 3.15 inch

회전축

B축 회전 범위 240 deg
C축 회전 범위 ∞ deg

워크피스 데이터

워크피스 길이 0 - 25.6 inch
워크피스 직경 0 - 13.75 inch
최대 워크피스 무게 330 lbs
중심 간격 25.6 inch
중심 높이 6.9 inch

선형 축

최대 X축 이동 거리 370 mm
최대 X축 이동 속도 15'000 mm/min
최대 Z축 이동 거리 1'150 mm
최대 Z축 이동 속도 20'000 mm/min

스핀들 드라이브

최대 스핀들 용량 8 kW
최대 회전수 3'200 /min
최대 연삭 숫돌 직경 508 mm
최대 연삭 숫돌 너비 80 mm

회전축

B축 회전 범위 240 °
C축 회전 범위 ∞ °

워크피스 데이터

워크피스 길이 0 - 1'000 mm
워크피스 직경 0 - 349 mm
최대 워크피스 무게 150 kg
중심 간격 1'000 mm
중심 높이 175 mm

선형 축

최대 X축 이동 거리 14.6 inch
최대 X축 이동 속도 590 inch/min
최대 Z축 이동 거리 45.3 inch
최대 Z축 이동 속도 787 inch/min

스핀들 드라이브

최대 스핀들 용량 10 hp
최대 회전수 3'200 rpm
최대 연삭 숫돌 직경 20 inch
최대 연삭 숫돌 너비 3.15 inch

회전축

B축 회전 범위 240 deg
C축 회전 범위 ∞ deg

워크피스 데이터

워크피스 길이 0 - 39.4 inch
워크피스 직경 0 - 13.75 inch
최대 워크피스 무게 330 lbs
중심 간격 39.4 inch
중심 높이 6.9 inch

선형 축

최대 X축 이동 거리 370 mm
최대 X축 이동 속도 15'000 mm/min
최대 Z축 이동 거리 1'750 mm
최대 Z축 이동 속도 20'000 mm/min

스핀들 드라이브

최대 스핀들 용량 8 kW
최대 회전수 3'200 /min
최대 연삭 숫돌 직경 508 mm
최대 연삭 숫돌 너비 80 mm

회전축

B축 회전 범위 240 °
C축 회전 범위 ∞ °

워크피스 데이터

워크피스 길이 0 - 1'600 mm
워크피스 직경 0 - 349 mm
최대 워크피스 무게 150 kg
중심 간격 1'600 mm
중심 높이 175 mm

선형 축

최대 X축 이동 거리 14.6 inch
최대 X축 이동 속도 590 inch/min
최대 Z축 이동 거리 68.9 inch
최대 Z축 이동 속도 787 inch/min

스핀들 드라이브

최대 스핀들 용량 10 hp
최대 회전수 3'200 rpm
최대 연삭 숫돌 직경 20 inch
최대 연삭 숫돌 너비 3.15 inch

회전축

B축 회전 범위 240 deg
C축 회전 범위 ∞ deg

워크피스 데이터

워크피스 길이 0 - 63 inch
워크피스 직경 0 - 13.75 inch
최대 워크피스 무게 330 lbs
중심 간격 63 inch
중심 높이 6.9 inch
