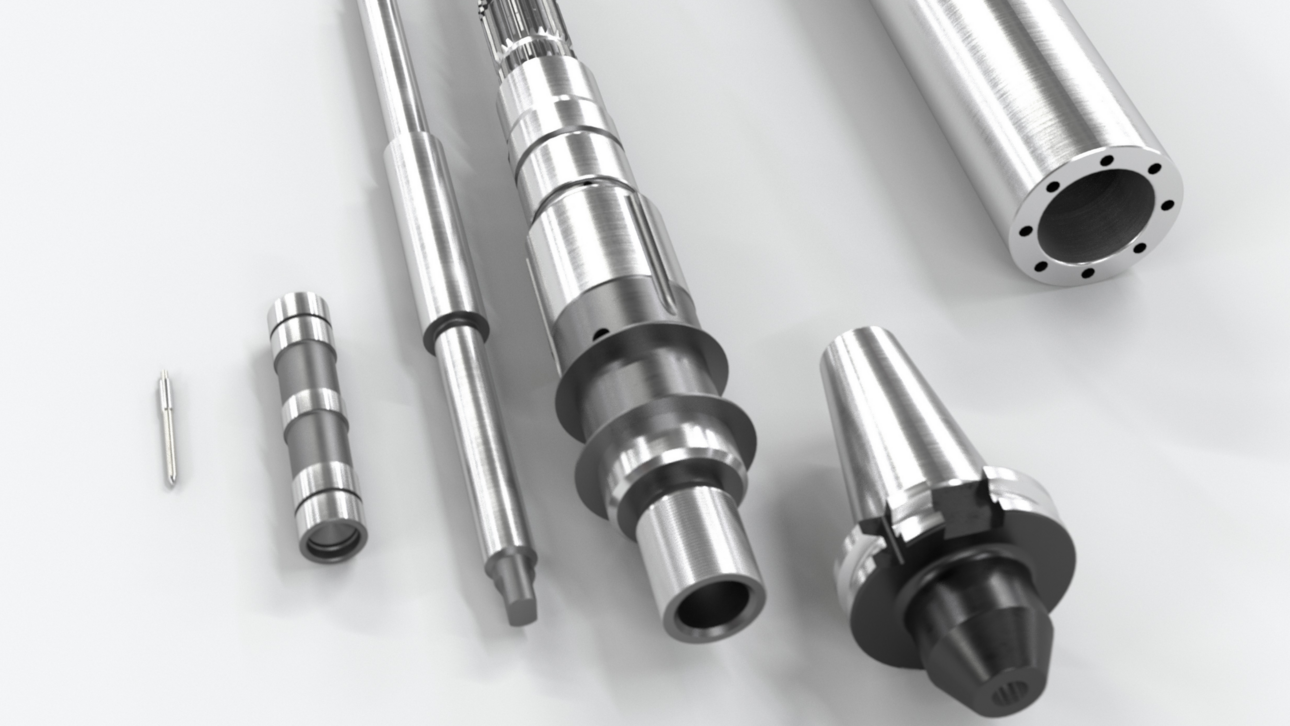

favoritは、短いワークから長いワークの個別生産からバッチ生産に対応したCNC複合円筒研削盤です。 センター間距離は400 / 650 / 1000 / 1600 mm、テーブル上センター高さは175mmです。 最大ワーク重量は150 kgです。

幅広い用途に使用できる円筒研削盤であり、Studerピクトグラミングのおかげで簡単にすばやくプログラミングできます。 マシンベッドはGranitan®S103ミネラルキャスト製で、短期間の温度変動による影響を無効化します。 測定システム、バランシングシステム、接触検知機能、長手位置測定等の様々なオプションにより、さまざまな研削タスクにフレキシブルに対応することができます。

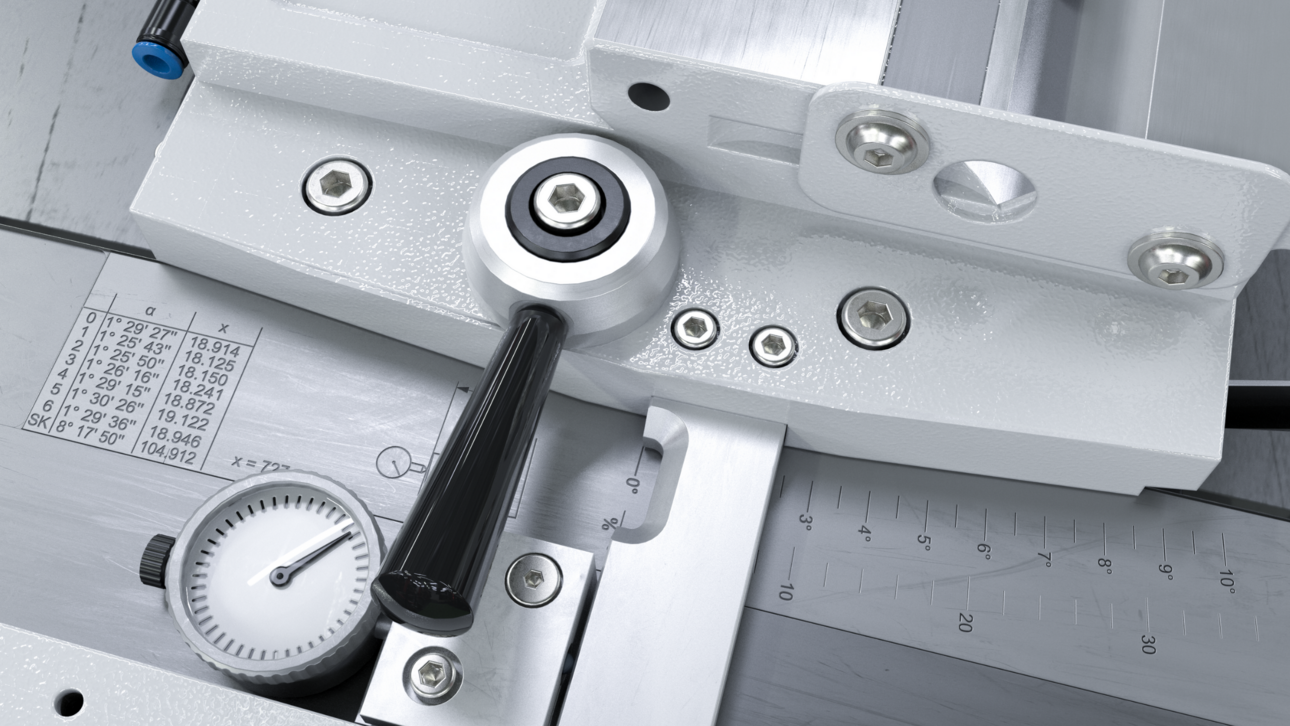

画像
ハードウェア / ソフトウェア

ハードウエア:

  • 選択可能な砥石ヘッド:

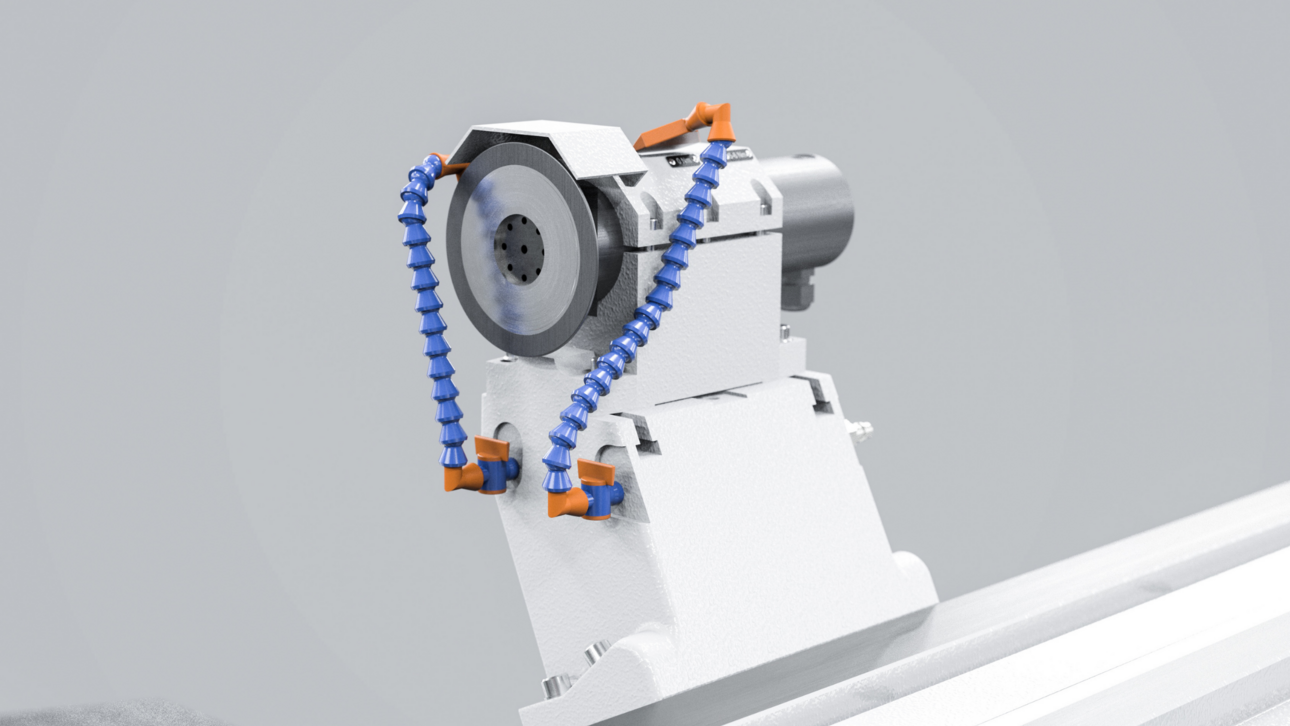

    - 旋回式砥石台、外研用砥石X1、左か右。      内研用スピンドルありなし選択可能
    - 3° 単位のハースギアによる自動旋回
    - 固定式砥石台、砥石右側 0°/ 15°/ 30°
  • ワンチャックでの外面,内面研削が可能
  • Granitan®S103ミネラルキャスト製マシンベッド
  • CE 準拠

ソフトウエア:

  • Studerピクトグラミング による簡単なプログラミング
  • StuderWIN プログラミング(オプション)を使用することで
    外部PC で研削、ドレスプログラムを作成することができます
技術仕様
kg / cm
lb / インチ

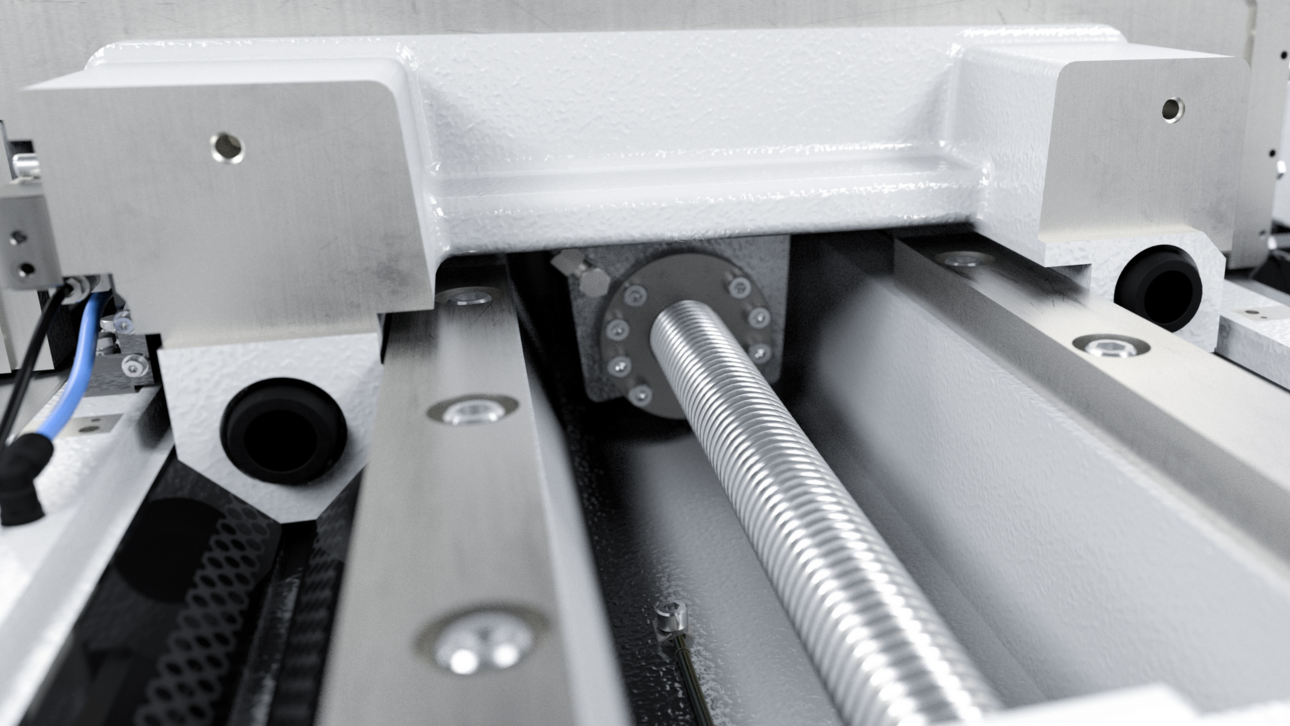

直線軸

最大移動距離 X軸 370 mm
最大移動速度 X軸 15'000 mm/min
最大移動距離 Z軸 500 mm
最大移動速度 Z軸 20'000 mm/min

スピンドルドライブ

スピンドル最大出力 8 kW
最高速度 3'200 /min
最大砥石径 508 mm
最大研削砥石幅 80 mm

旋回軸

旋回範囲 B軸 240 °
旋回範囲 C軸 ∞ °

ワークデータ

ワークの長さ 0 - 400 mm
ワーク径 0 - 349 mm
ワーク最大重量 150 kg
最大加工長 400 mm
最大加工径 175 mm

直線軸

最大移動距離 X軸 14.6 inch
最大移動速度 X軸 590 inch/min
最大移動距離 Z軸 19.7 inch
最大移動速度 Z軸 787 inch/min

スピンドルドライブ

スピンドル最大出力 10 hp
最高速度 3'200 rpm
最大砥石径 20 inch
最大研削砥石幅 3.15 inch

旋回軸

旋回範囲 B軸 240 deg
旋回範囲 C軸 ∞ deg

ワークデータ

ワークの長さ 0 - 15.7 inch
ワーク径 0 - 13.75 inch
ワーク最大重量 330 lbs
最大加工長 15.7 inch
最大加工径 6.9 inch

直線軸

最大移動距離 X軸 370 mm
最大移動速度 X軸 15'000 mm/min
最大移動距離 Z軸 800 mm
最大移動速度 Z軸 20'000 mm/min

スピンドルドライブ

スピンドル最大出力 8 kW
最高速度 3'200 /min
最大砥石径 508 mm
最大研削砥石幅 80 mm

旋回軸

旋回範囲 B軸 240 °
旋回範囲 C軸 ∞ °

ワークデータ

ワークの長さ 0 - 650 mm
ワーク径 0 - 349 mm
ワーク最大重量 150 kg
最大加工長 650 mm
最大加工径 175 mm

直線軸

最大移動距離 X軸 14.6 inch
最大移動速度 X軸 590 inch/min
最大移動距離 Z軸 31.5 inch
最大移動速度 Z軸 787 inch/min

スピンドルドライブ

スピンドル最大出力 10 hp
最高速度 3'200 rpm
最大砥石径 20 inch
最大研削砥石幅 3.15 inch

旋回軸

旋回範囲 B軸 240 deg
旋回範囲 C軸 ∞ deg

ワークデータ

ワークの長さ 0 - 25.6 inch
ワーク径 0 - 13.75 inch
ワーク最大重量 330 lbs
最大加工長 25.6 inch
最大加工径 6.9 inch

直線軸

最大移動距離 X軸 370 mm
最大移動速度 X軸 15'000 mm/min
最大移動距離 Z軸 1'150 mm
最大移動速度 Z軸 20'000 mm/min

スピンドルドライブ

スピンドル最大出力 8 kW
最高速度 3'200 /min
最大砥石径 508 mm
最大研削砥石幅 80 mm

旋回軸

旋回範囲 B軸 240 °
旋回範囲 C軸 ∞ °

ワークデータ

ワークの長さ 0 - 1'000 mm
ワーク径 0 - 349 mm
ワーク最大重量 150 kg
最大加工長 1'000 mm
最大加工径 175 mm

直線軸

最大移動距離 X軸 14.6 inch
最大移動速度 X軸 590 inch/min
最大移動距離 Z軸 45.3 inch
最大移動速度 Z軸 787 inch/min

スピンドルドライブ

スピンドル最大出力 10 hp
最高速度 3'200 rpm
最大砥石径 20 inch
最大研削砥石幅 3.15 inch

旋回軸

旋回範囲 B軸 240 deg
旋回範囲 C軸 ∞ deg

ワークデータ

ワークの長さ 0 - 39.4 inch
ワーク径 0 - 13.75 inch
ワーク最大重量 330 lbs
最大加工長 39.4 inch
最大加工径 6.9 inch

直線軸

最大移動距離 X軸 370 mm
最大移動速度 X軸 15'000 mm/min
最大移動距離 Z軸 1'750 mm
最大移動速度 Z軸 20'000 mm/min

スピンドルドライブ

スピンドル最大出力 8 kW
最高速度 3'200 /min
最大砥石径 508 mm
最大研削砥石幅 80 mm

旋回軸

旋回範囲 B軸 240 °
旋回範囲 C軸 ∞ °

ワークデータ

ワークの長さ 0 - 1'600 mm
ワーク径 0 - 349 mm
ワーク最大重量 150 kg
最大加工長 1'600 mm
最大加工径 175 mm

直線軸

最大移動距離 X軸 14.6 inch
最大移動速度 X軸 590 inch/min
最大移動距離 Z軸 68.9 inch
最大移動速度 Z軸 787 inch/min

スピンドルドライブ

スピンドル最大出力 10 hp
最高速度 3'200 rpm
最大砥石径 20 inch
最大研削砥石幅 3.15 inch

旋回軸

旋回範囲 B軸 240 deg
旋回範囲 C軸 ∞ deg

ワークデータ

ワークの長さ 0 - 63 inch
ワーク径 0 - 13.75 inch
ワーク最大重量 330 lbs
最大加工長 63 inch
最大加工径 6.9 inch
