複雑研削加工にも対応した オールラウンダー
基本技術データ

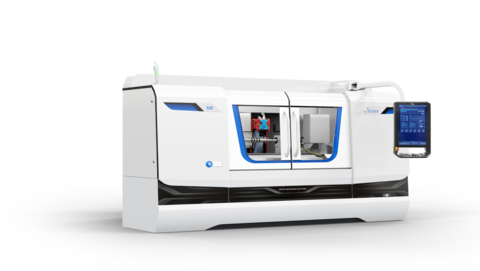

S41は大きな工作物にも対応したCNC複合円筒研削盤です。 センター間距離は1000/ 1600 mm 、テーブル上センター高さは225 / 275 mm です。 最大ワーク重量は250 kgです。

S41 は最新世代のCNC複合円筒研削盤です。 画期的なガイドウェイシステムのStuderGuide®、リニアモーターによる高精度軸駆動、高速ダレクトドライブのB軸、さらに豊富なバリエーションの砥石台など、多くの技術的特徴を持った機種です。

画像
ハードウェア / ソフトウェア

ハードウエア:

  • リニアモータ駆動のStuderGuide® ガイドシステム
  • ダイレクトドライブ駆動の旋回分解能0.00005°の旋回式砥石ヘッド
  • 最大4つの砥石による完全加工
  • フォーム形状、ねじ研削対応可能なワークヘッドC 軸
  • C.O.R.E. 操作パネル
  • 研削工程に近い位置で段取作業でき るマニュアルコントロールユニット (手パ)
  • 両開きスライドドア付フルカバー
  • Granitan®S103ミネラルキャスト製マシンベッド

ソフトウエア:

  • C.O.R.E. OS オペレーティングシステム
  • StuderWIN による非常に簡単な操作とプログラミング
  • 専門知識をつぎ込んだ Studer Technology
  • 研削およびドレスプログラムを機械操作盤上または外部PC で作成するためのプログラミングソフトウェアStuderGRIND
  • STUDERクイックセットによる、短時間でのセットアップ、段取替え
  • 標準化されたローダおよび周辺機器用インタフェース
  • すべてのStuderWINオプションソフト ウェアが使用できる外部プログラム ステーション
技術仕様
kg / cm
lb / インチ

直線軸

最大移動距離 X軸 350 mm
最大移動速度 X軸 20'000 mm/min
最大移動距離 Y軸 100 mm
最大移動距離 Z軸 1'150 mm
最大移動速度 Z軸 20'000 mm/min

スピンドルドライブ

スピンドル最大出力 15 kW
最高速度 4'500 /min
最大砥石径 508 mm
最大研削砥石幅 100 mm

旋回軸

旋回範囲 A軸 30 °
旋回範囲 B軸 270 °
旋回範囲 C軸 ∞ °

ワークデータ

ワークの長さ 1'000 mm
ワーク径 549 mm
ワーク最大重量 250 kg
最大加工長 1'000 mm
最大加工径 275 mm

直線軸

最大移動距離 X軸 13.8 inch
最大移動速度 X軸 787 inch/min
最大移動距離 Y軸 3.9 inch
最大移動距離 Z軸 45.3 inch
最大移動速度 Z軸 787 inch/min

スピンドルドライブ

スピンドル最大出力 20 hp
最高速度 4'500 rpm
最大砥石径 20 inch
最大研削砥石幅 3.9 inch

旋回軸

旋回範囲 A軸 30 deg
旋回範囲 B軸 270 deg
旋回範囲 C軸 ∞ deg

ワークデータ

ワークの長さ 39.4 inch
ワーク径 21.6 inch
ワーク最大重量 550 lbs
最大加工長 39.4 inch
最大加工径 10.8 inch

直線軸

最大移動距離 X軸 350 mm
最大移動速度 X軸 20'000 mm/min
最大移動距離 Y軸 100 mm
最大移動距離 Z軸 1'750 mm
最大移動速度 Z軸 20'000 mm/min

スピンドルドライブ

スピンドル最大出力 15 kW
最高速度 4'500 /min
最大砥石径 508 mm
最大研削砥石幅 100 mm

旋回軸

旋回範囲 A軸 30 °
旋回範囲 B軸 270 °
旋回範囲 C軸 ∞ °

ワークデータ

ワークの長さ 1'600 mm
ワーク径 549 mm
ワーク最大重量 250 kg
最大加工長 1'600 mm
最大加工径 275 mm

直線軸

最大移動距離 X軸 13.8 inch
最大移動速度 X軸 787 inch/min
最大移動距離 Y軸 3.9 inch
最大移動距離 Z軸 68.9 inch
最大移動速度 Z軸 787 inch/min

スピンドルドライブ

スピンドル最大出力 20 hp
最高速度 4'500 rpm
最大砥石径 20 inch
最大研削砥石幅 3.9 inch

旋回軸

旋回範囲 A軸 30 deg
旋回範囲 B軸 270 deg
旋回範囲 C軸 ∞ deg

ワークデータ

ワークの長さ 63 inch
ワーク径 21.6 inch
ワーク最大重量 550 lbs
最大加工長 63 inch
最大加工径 10.8 inch
ダウンロード
pdf, 11 MB
製品カタログ S41
S41 - 複雑な研削作業のためのオールラウンダー。
Download
pdf, 2 MB
WireDress®
最新世代のマシン統合 メタルボンド砥石のドレッシング技術
Download
pdf, 615 KB
Studerコントロール
機械で直接機械制御測定
Download
pdf, 757 KB
同期式心押台
同期式心押台による、素晴らしいフレキシビリティ、素晴らしい生産性
Download
pdf, 294 KB
LaserControl™
機内に装備されたレーザー測定テクノロジー
Download
pdf, 290 KB
STUDER easyLoad
外付けおよび汎用の円筒研削盤用
Download
pdf, 1 MB
STUDER easyLoad NC
外付けおよび汎用の円筒研削盤用
Download
pdf, 2 MB
A 軸
高精度ねじ研削用
Download
pdf, 541 KB
シュー研削
薄肉ワークの最高精度加工
Download
pdf, 871 KB
