L’offerta imbattibile per le applicazioni più importanti.
Dati di riferimento

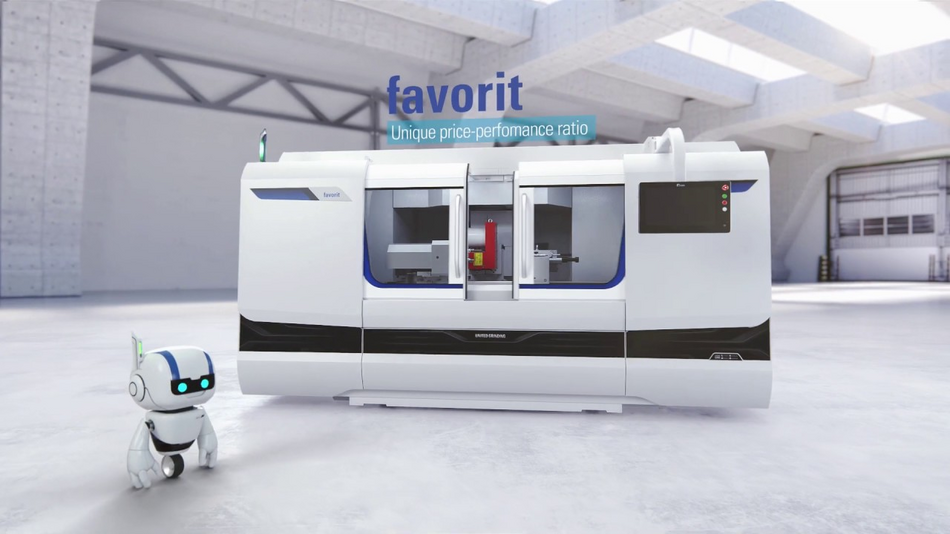

La favorit è una rettificatrice cilindrica universale CNC per pezzi sia corti che lunghi nella produzione di pezzi singoli o in serie. Dispone di una distanza tra le punte di 400/650/1.000/1.600 mm e di un’altezza delle punte di 175 mm. Lavora pezzi con un peso massimo di 150 kg.

La rettificatrice cilindrica può essere utilizzata per qualsiasi applicazione ed è facile e veloce da programmare grazie a StuderPictogramming. Il basamento della macchina in ghisa minerale Granitan® S103 compensa ampiamente brevi sbalzi di temperatura. Con diverse opzioni come il controllo di misura, il sistema di bilanciamento, il rilevamento della rettifica e il posizionamento longitudinale, può essere successivamente adattata ad altri compiti di rettifica.

Immagini
Hardware / Software

Hardware:

  • Testa portamola selezionabile:
    - Testa portamola a revolver con mola destra o sinistra e un dispositivo per la rettifica interna
    - Orientamento automatico con dentatura Hirth da 3°
    - Testa portamola esterna con mola destra, 0° / 15° / 30°
  • Rettifica esterna o interna in un unico serraggio
  • Basamento della macchina in ghisa minerale Granitan® S103
  • Conformità CE

Software:

  • Programmazione estremamente semplice grazie a StuderPictogramming
  • Software di programmazione StuderWIN (opzionale) per la creazione di programmi di rettifica e ravvivatura su PC esterno
Caratteristiche tecniche
kg / cm
lb / inches

Assi lineari

Max. distanza percorsa asse X 370 mm
Max. velocità di percorso asse X 15'000 mm/min
Max. distanza percorsa asse Z 500 mm
Max. velocità di percorso asse Z 20'000 mm/min

Azionamento mandrino

Max. rendimento del mandrino 8 kW
Numero giri massimo 3'200 /min
Diametro max. della mola 508 mm
Larghezza max. della mola 80 mm

Assi orientabili

Campo d’orientamento asse B 240 °
Campo d’orientamento asse C ∞ °

Dati utensile

Lunghezza pezzo 0 - 400 mm
Diametro del pezzo 0 - 349 mm
Peso utensile max. 150 kg
Distanza punte 400 mm
Altezza punte 175 mm

Assi lineari

Max. distanza percorsa asse X 14.6 inch
Max. velocità di percorso asse X 590 inch/min
Max. distanza percorsa asse Z 19.7 inch
Max. velocità di percorso asse Z 787 inch/min

Azionamento mandrino

Max. rendimento del mandrino 10 hp
Numero giri massimo 3'200 rpm
Diametro max. della mola 20 inch
Larghezza max. della mola 3.15 inch

Assi orientabili

Campo d’orientamento asse B 240 deg
Campo d’orientamento asse C ∞ deg

Dati utensile

Lunghezza pezzo 0 - 15.7 inch
Diametro del pezzo 0 - 13.75 inch
Peso utensile max. 330 lbs
Distanza punte 15.7 inch
Altezza punte 6.9 inch

Assi lineari

Max. distanza percorsa asse X 370 mm
Max. velocità di percorso asse X 15'000 mm/min
Max. distanza percorsa asse Z 800 mm
Max. velocità di percorso asse Z 20'000 mm/min

Azionamento mandrino

Max. rendimento del mandrino 8 kW
Numero giri massimo 3'200 /min
Diametro max. della mola 508 mm
Larghezza max. della mola 80 mm

Assi orientabili

Campo d’orientamento asse B 240 °
Campo d’orientamento asse C ∞ °

Dati utensile

Lunghezza pezzo 0 - 650 mm
Diametro del pezzo 0 - 349 mm
Peso utensile max. 150 kg
Distanza punte 650 mm
Altezza punte 175 mm

Assi lineari

Max. distanza percorsa asse X 14.6 inch
Max. velocità di percorso asse X 590 inch/min
Max. distanza percorsa asse Z 31.5 inch
Max. velocità di percorso asse Z 787 inch/min

Azionamento mandrino

Max. rendimento del mandrino 10 hp
Numero giri massimo 3'200 rpm
Diametro max. della mola 20 inch
Larghezza max. della mola 3.15 inch

Assi orientabili

Campo d’orientamento asse B 240 deg
Campo d’orientamento asse C ∞ deg

Dati utensile

Lunghezza pezzo 0 - 25.6 inch
Diametro del pezzo 0 - 13.75 inch
Peso utensile max. 330 lbs
Distanza punte 25.6 inch
Altezza punte 6.9 inch

Assi lineari

Max. distanza percorsa asse X 370 mm
Max. velocità di percorso asse X 15'000 mm/min
Max. distanza percorsa asse Z 1'150 mm
Max. velocità di percorso asse Z 20'000 mm/min

Azionamento mandrino

Max. rendimento del mandrino 8 kW
Numero giri massimo 3'200 /min
Diametro max. della mola 508 mm
Larghezza max. della mola 80 mm

Assi orientabili

Campo d’orientamento asse B 240 °
Campo d’orientamento asse C ∞ °

Dati utensile

Lunghezza pezzo 0 - 1'000 mm
Diametro del pezzo 0 - 349 mm
Peso utensile max. 150 kg
Distanza punte 1'000 mm
Altezza punte 175 mm

Assi lineari

Max. distanza percorsa asse X 14.6 inch
Max. velocità di percorso asse X 590 inch/min
Max. distanza percorsa asse Z 45.3 inch
Max. velocità di percorso asse Z 787 inch/min

Azionamento mandrino

Max. rendimento del mandrino 10 hp
Numero giri massimo 3'200 rpm
Diametro max. della mola 20 inch
Larghezza max. della mola 3.15 inch

Assi orientabili

Campo d’orientamento asse B 240 deg
Campo d’orientamento asse C ∞ deg

Dati utensile

Lunghezza pezzo 0 - 39.4 inch
Diametro del pezzo 0 - 13.75 inch
Peso utensile max. 330 lbs
Distanza punte 39.4 inch
Altezza punte 6.9 inch

Assi lineari

Max. distanza percorsa asse X 370 mm
Max. velocità di percorso asse X 15'000 mm/min
Max. distanza percorsa asse Z 1'750 mm
Max. velocità di percorso asse Z 20'000 mm/min

Azionamento mandrino

Max. rendimento del mandrino 8 kW
Numero giri massimo 3'200 /min
Diametro max. della mola 508 mm
Larghezza max. della mola 80 mm

Assi orientabili

Campo d’orientamento asse B 240 °
Campo d’orientamento asse C ∞ °

Dati utensile

Lunghezza pezzo 0 - 1'600 mm
Diametro del pezzo 0 - 349 mm
Peso utensile max. 150 kg
Distanza punte 1'600 mm
Altezza punte 175 mm

Assi lineari

Max. distanza percorsa asse X 14.6 inch
Max. velocità di percorso asse X 590 inch/min
Max. distanza percorsa asse Z 68.9 inch
Max. velocità di percorso asse Z 787 inch/min

Azionamento mandrino

Max. rendimento del mandrino 10 hp
Numero giri massimo 3'200 rpm
Diametro max. della mola 20 inch
Larghezza max. della mola 3.15 inch

Assi orientabili

Campo d’orientamento asse B 240 deg
Campo d’orientamento asse C ∞ deg

Dati utensile

Lunghezza pezzo 0 - 63 inch
Diametro del pezzo 0 - 13.75 inch
Peso utensile max. 330 lbs
Distanza punte 63 inch
Altezza punte 6.9 inch
