Der Preishit für die
wichtigsten Anwendungen.
Eckdaten
Die Spitzenreiterin in Sachen Preis-Leistung steht für langjährige Präzision. Die favoritCNC mit Spitzenweite 650 oder 1000 mm ist universell einsetzbar und dank StuderPictogramming einfach und schnell zu programmieren. Sie lässt sich mit Optionen wie Messsteuerung, Auswuchtsystem, Anschlifferkennung und Längspositionierung nachträglich leicht an andere Schleifaufgaben anpassen. Die favoritCNC hat eine Spitzenhöhe von 175 mm und bearbeitet Werkstücke mit dem Maximalgewicht von 80 / 120 kg.
Bilder
Hardware / Software
Hardware:
- Schleifkopf wählbar:
- Fester Schleifkopf manuell schwenkbar

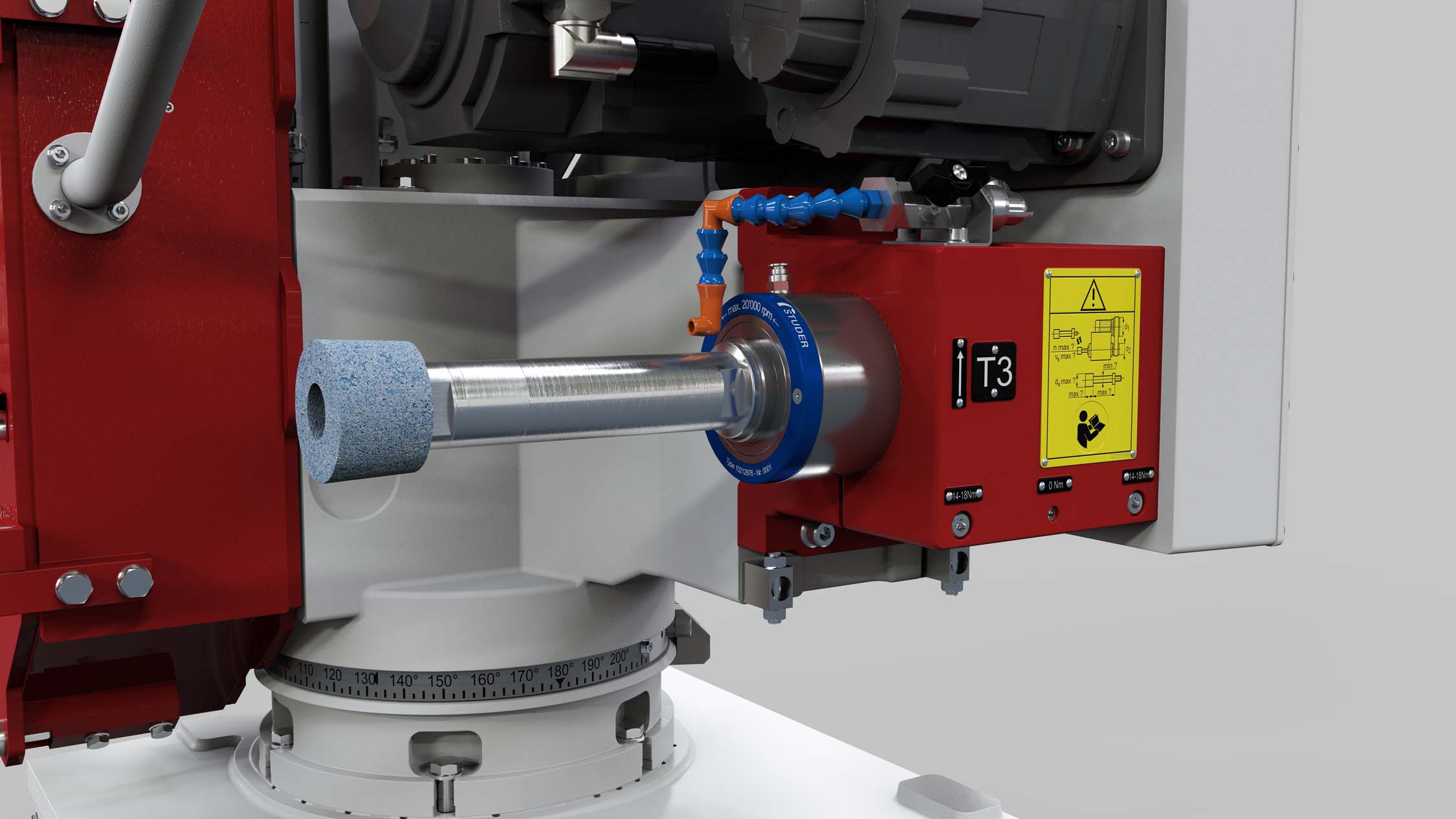

- Schleifkopf mit Schleifscheibe rechts mit Innenschleifen (Option)
- Fester Tisch oder Schwenktisch (8.5°)
- Aussen- und Innenschleifen in einer Aufspannung möglich
- Maschinenbett aus Mineralguss Granitan®S103
- Digitale Anzeige des Schwenkwinkels
- Automatische Bedientür
- Handbediengerät zum Einrichten nahe am Schleifprozess
Software:
- Einfachste Programmierung dank StuderPictogramming
- Programmiersoftware StuderGRIND (Option) für das Erstellen von Schleif- und Abrichtprogrammen auf einem externen PC
Technische Daten
Linearachsen
Max. Verfahrweg X-Achse
285 mm
Max. Verfahrgeschwindigkeit X-Achse
10'000 mm/min
Max. Verfahrweg Z-Achse
800 mm
Max. Verfahrgeschwindigkeit Z-Achse
20'000 mm/min
Spindelantrieb
Max. Spindelleistung
11.5 kW
Max. Drehzahl
2'810 /min
Max. Schleifscheibendurchmesser
508 mm
Max. Schleifscheibenbreite
110 mm
Schwenkachsen
Schwenkbereich B-Achse
210 °
Schwenkbereich C-Achse
∞ °
Werkstückdaten
Werkstücklänge
650 mm
Werkstückdurchmesser
349 mm
Max. Werkstückgewicht
80 kg
Spitzenweite
650 mm
Spitzenhöhe
175 mm
Linearachsen
Max. Verfahrweg X-Achse
285 mm
Max. Verfahrgeschwindigkeit X-Achse
10'000 mm/min
Max. Verfahrweg Z-Achse
1'150 mm
Max. Verfahrgeschwindigkeit Z-Achse
20'000 mm/min
Spindelantrieb
Max. Spindelleistung
11.5 kW
Max. Schleifscheibendurchmesser
500 mm
Max. Schleifscheibenbreite
110 mm
Schwenkachsen
Schwenkbereich B-Achse
210 °
Schwenkbereich C-Achse
∞ °
Werkstückdaten
Werkstücklänge
1'000 mm
Werkstückdurchmesser
349 mm
Max. Werkstückgewicht
120 kg
Spitzenweite
1'000 mm
Spitzenhöhe
175 mm
