Die Expertin für das Innen- und Radiusschleifen.

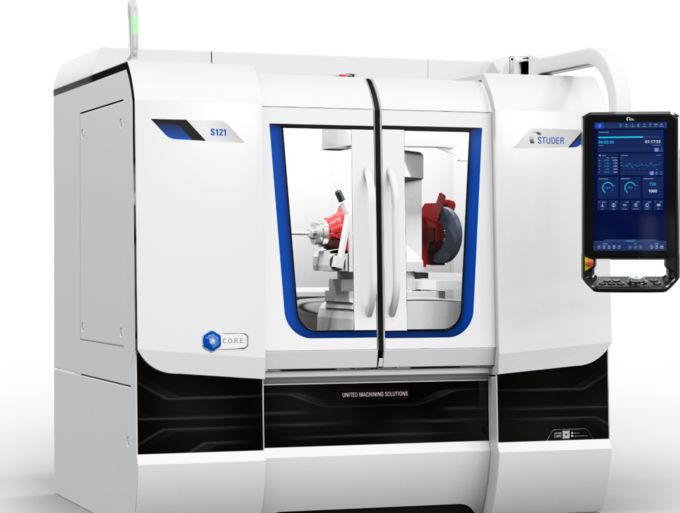

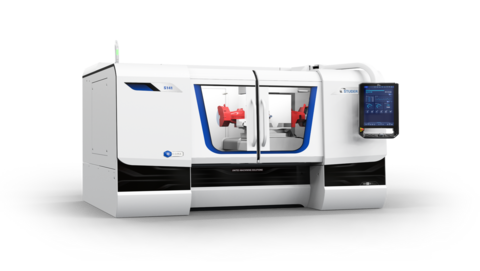

S121 Radius
Eckdaten

Die S121 ist eine Radien-Innenrundschleifmaschine. Sie ist die ideale Maschine zum Innen-, Plan- und Aussenschleifen von Futterteilen. Der Schwingdurchmesser beträgt 300 mm und das maximale Werkstückgewicht 100 kg.

Die Radien-Innenrundschleifmaschine eignet sich speziell für das Schleifen komplexer Werkstücke aus sehr harten Materialien wie Hartmetall, Keramik und Saphir sowie für allgemeine Schleifaufgaben. Sie verfügt über viele technische Finessen wie zum Beispiel das revolutionäre StuderGuide® Führungsbahnsystem, hochpräzise Achsantriebe mit Linearmotoren, eine vollautomatische B-Achse mit Direktantrieb, usw.

Bilder
Hardware / Software

Hardware:

  • Maschinenbett aus Mineralguss Granitan® S103
  • Führungssystem StuderGuide® mit Linearantrieb
  • Vollautomatische B-Achse mit Direktantrieb mit einem Schwenkbereich von -20° bis +91°
  • Spindelrevolver mit zwei Schleifspindeln oder eine feste Spindel oder zwei Spindeln parallel
  • C-Achse zum Werkstückspindelstock zum Formen- und Gewindeschleifen
  • Vollverkleidung mit zwei Schiebetüren

Software:

  • Einfache Bedienung und Programmierung dank HMI StuderSIM
  • Programmier- und Simulations-Software StuderSIM zur Erstellung und Simulation der Schleif- und Abrichtprogramme auf der Maschinensteuerung oder an einem externen PC
  • Standardisierte Schnittstellen für Lader- und Peripheriegeräte
Technische Daten
kg / cm
lb / inches

Linearachsen

Max. Verfahrweg X-Achse 350 mm
Max. Verfahrgeschwindigkeit X-Achse 20'000 mm/min
Max. Verfahrweg Z-Achse 350 mm
Max. Verfahrgeschwindigkeit Z-Achse 20'000 mm/min

Spindelantrieb

Max. Spindelleistung 15 kW
Max. Drehzahl 120'000 /min
Max. Schleifscheibendurchmesser 250 mm
Max. Schleifscheibenbreite 25 mm

Schwenkachsen

Schwenkbereich B-Achse 180 °
Schwenkbereich C-Achse ∞ °

Werkstückdaten

Werkstücklänge 0 - 300 mm
Werkstückdurchmesser 0 - 300 mm
Max. Werkstückgewicht 100 kg
Spitzenhöhe 150 mm

Linearachsen

Max. Verfahrweg X-Achse 13.8 inch
Max. Verfahrgeschwindigkeit X-Achse 787 inch/min
Max. Verfahrweg Z-Achse 13.8 inch
Max. Verfahrgeschwindigkeit Z-Achse 787 inch/min

Spindelantrieb

Max. Spindelleistung 10 hp
Max. Drehzahl 120'000 rpm
Max. Schleifscheibendurchmesser 10 inch
Max. Schleifscheibenbreite 1 inch

Schwenkachsen

Schwenkbereich B-Achse 180 deg
Schwenkbereich C-Achse ∞ deg

Werkstückdaten

Werkstücklänge 0 - 11.8 inch
Werkstückdurchmesser 0 - 11.8 inch
Max. Werkstückgewicht 220 lbs
Spitzenhöhe 5.9 inch
Downloads
pdf, 3 MB
Produktbroschüre
S121 - Die Expertin für das Innen- und Radiusschleifen.
Download
pdf, 2 MB
StuderControl
Maschinelle Kontrollmessungen direkt auf der Maschine
Download
