Die Kompakte für kleine präzise Teile.
Eckdaten

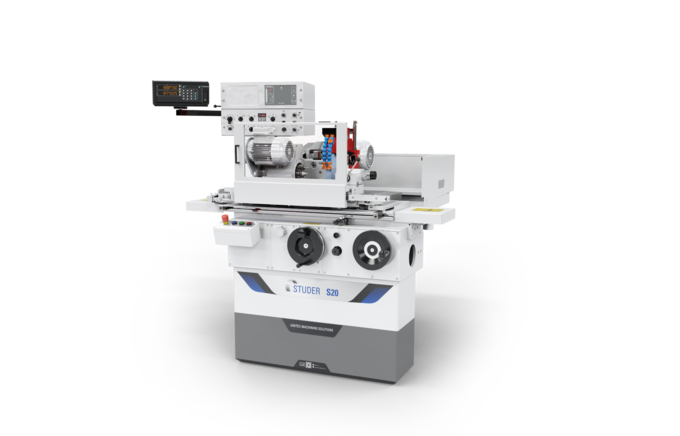

Die S20 ist eine Universal-Rundschleifmaschine mit elektromechanischen Antrieben für die Fertigung von kleinen Werkstücken. Sie verfügt über eine Spitzenweite von 400 / 650 mm und eine Spitzenhöhe von 100 mm. Sie bearbeitet Werkstücke mit einem Maximalgewicht von 20 kg.

Die Universal-Rundschleifmaschine ist für das Schleifen von Werkstücken in der Einzelteil- und Kleinserienfertigung konzipiert. Sie eignet sich für den Einsatz in jeder Branche, wo präzise Kleinteile gefertigt werden. Diese einfache, preisgünstige Maschine verfügt über eine bewährte SPS-Steuerung. Die Bedienung ist sehr einfach und das Umrichten der Maschine ist in kurzer Zeit realisierbar.

Bilder
Hardware / Software

Hardware:

  • Querschlitten mit Schleifspindelstock zum Aussenschleifen, mit Schleifscheibe rechts und Aufnahmefläche für die Innenschleifvorrichtung (Option)
  • Schleifspindelstock mit manueller Schwenkung um 15° und 30°
  • Maschinentisch mit Schwenkbereich von:
    - bis 30° bei Spitzenweite 400 mm
    - bis 15° bei Spitzenweite 650 mm
  • Hydrodynamisch gelagerter Werkstückspindelstock zum Schleifen zwischen feststehenden Spitzen oder mit umlaufender Spindel
  • Reitstock mit einstellbarem Spitzendruck und Feinverstellung für eine schnelle und einfache Zylindrizitätskorrektur
  • Steuerschrank fest mit Maschine verbunden. Ausbaubar für Messsteuerung und Sensitron
Technische Daten
kg / cm
lb / inches

Linearachsen

Max. Verfahrweg X-Achse 30 mm
Max. Verfahrgeschwindigkeit X-Achse 2 mm/min
Max. Verfahrweg Z-Achse 420 mm
Max. Verfahrgeschwindigkeit Z-Achse 3'500 mm/min

Spindelantrieb

Max. Spindelleistung 3 kW
Max. Drehzahl 1'640 /min
Max. Schleifscheibendurchmesser 350 mm
Max. Schleifscheibenbreite 50 mm

Schwenkachsen

Schwenkbereich C-Achse ∞ °

Werkstückdaten

Werkstücklänge 0 - 400 mm
Werkstückdurchmesser 0 - 199 mm
Max. Werkstückgewicht 20 kg
Spitzenweite 400 mm
Spitzenhöhe 100 mm

Linearachsen

Max. Verfahrweg X-Achse 1.18 inch
Max. Verfahrgeschwindigkeit X-Achse 0.06 inch/min
Max. Verfahrweg Z-Achse 16.5 inch
Max. Verfahrgeschwindigkeit Z-Achse 138 inch/min

Spindelantrieb

Max. Spindelleistung 4 hp
Max. Drehzahl 1'640 rpm
Max. Schleifscheibendurchmesser 13.78 inch
Max. Schleifscheibenbreite 2 inch

Schwenkachsen

Schwenkbereich C-Achse ∞ deg

Werkstückdaten

Werkstücklänge 0 - 15.7 inch
Werkstückdurchmesser 0 - 7.8 inch
Max. Werkstückgewicht 44 lbs
Spitzenweite 15.7 inch
Spitzenhöhe 3.9 inch

Linearachsen

Max. Verfahrweg X-Achse 30 mm
Max. Verfahrgeschwindigkeit X-Achse 2 mm/min
Max. Verfahrweg Z-Achse 650 mm
Max. Verfahrgeschwindigkeit Z-Achse 3'500 mm/min

Spindelantrieb

Max. Spindelleistung 3 kW
Max. Drehzahl 1'640 /min
Max. Schleifscheibendurchmesser 350 mm
Max. Schleifscheibenbreite 50 mm

Schwenkachsen

Schwenkbereich C-Achse ∞ °

Werkstückdaten

Werkstücklänge 0 - 650 mm
Werkstückdurchmesser 0 - 199 mm
Max. Werkstückgewicht 20 kg
Spitzenweite 650 mm
Spitzenhöhe 100 mm

Linearachsen

Max. Verfahrweg X-Achse 1.18 inch
Max. Verfahrgeschwindigkeit X-Achse 0.06 inch/min
Max. Verfahrweg Z-Achse 25.6 inch
Max. Verfahrgeschwindigkeit Z-Achse 138 inch/min

Spindelantrieb

Max. Spindelleistung 4 hp
Max. Drehzahl 1'640 rpm
Max. Schleifscheibendurchmesser 13.78 inch
Max. Schleifscheibenbreite 2 inch

Schwenkachsen

Schwenkbereich C-Achse ∞ deg

Werkstückdaten

Werkstücklänge 0 - 25.6 inch
Werkstückdurchmesser 0 - 7.8 inch
Max. Werkstückgewicht 44 lbs
Spitzenweite 25.6 inch
Spitzenhöhe 3.9 inch
Downloads
pdf, 3 MB
Produktbroschüre
S20 - Die Kompakte für kleine präzise Teile.
