Die Hydraulische für mittelgrosse präzise Teile.
Eckdaten

Die S30 ist eine Rundschleifmaschine für mittelgrosse Werkstücke in der Einzel- und Kleinserienfertigung. Sie verfügt über Spitzenweiten von 650 / 1'000 mm und Spitzenhöhen von 125 / 175 / 225 mm. Sie bearbeitet Werkstücke mit einem Maximalgewicht von 130 kg.

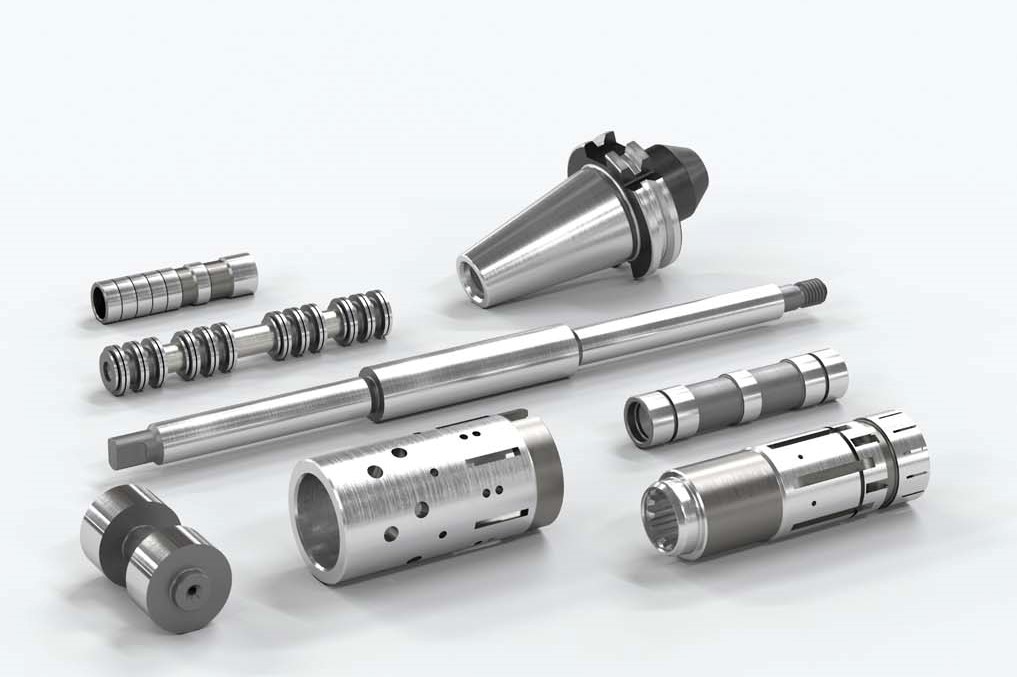

Die Rundschleifmaschine eignet sich für den Einsatz in jeder Branche, wo präzise mittelgrosse Teile gefertigt werden. Diese einfache, preisgünstige Maschine verfügt über eine bewährte hydraulische Steuerung. Die Bedienung ist sehr einfach und das Umrichten der Maschine ist in kurzer Zeit realisierbar. Das Maschinenbett aus Granitan® S103 bildet die Basis für den Aufbau der technologisch hochstehenden Komponenten zu einer Rundschleifmaschine, die über Jahre höchste Präzision, Leistung und Zuverlässigkeit garantiert.

Bilder
Hardware / Software

Hardware:

  • Schleifkopf wählbar:
    - Revolver-Schleifkopf mit Schleifscheibe links, rechts und Innenschleifvorrichtung (Option) mit manueller Schwenkung 5° Hirth auf Anschlag 0° und 180°
    - Aussen-Schleifspindelstock mit Schleifscheibe links
  • Maschinentisch schwenkbar 10° / 8,5°
  • Werkstückspindelstock Standard mit hydrodynamischer Lagerung und Werkstückspindelstock (Option) mit Wälzlagerung ermöglichen sowohl zwischen feststehenden Spitzen, als auch mit umlaufenden Spitzen zu schleifen
  • Reitstock mit einstellbarem Spitzendruck und einer Feinverstellung für schnelle und einfache Zylindrizitätskorrektur

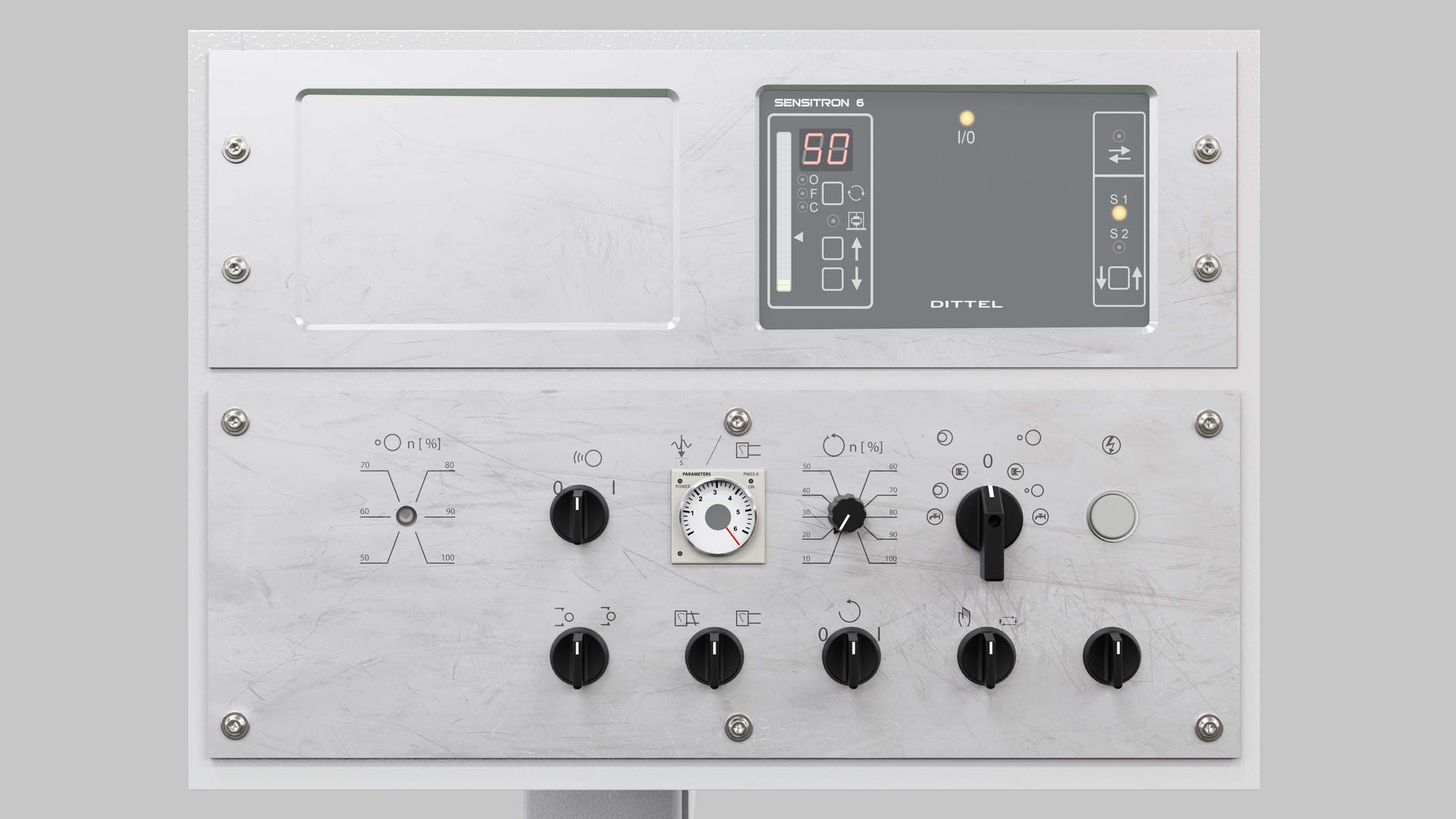

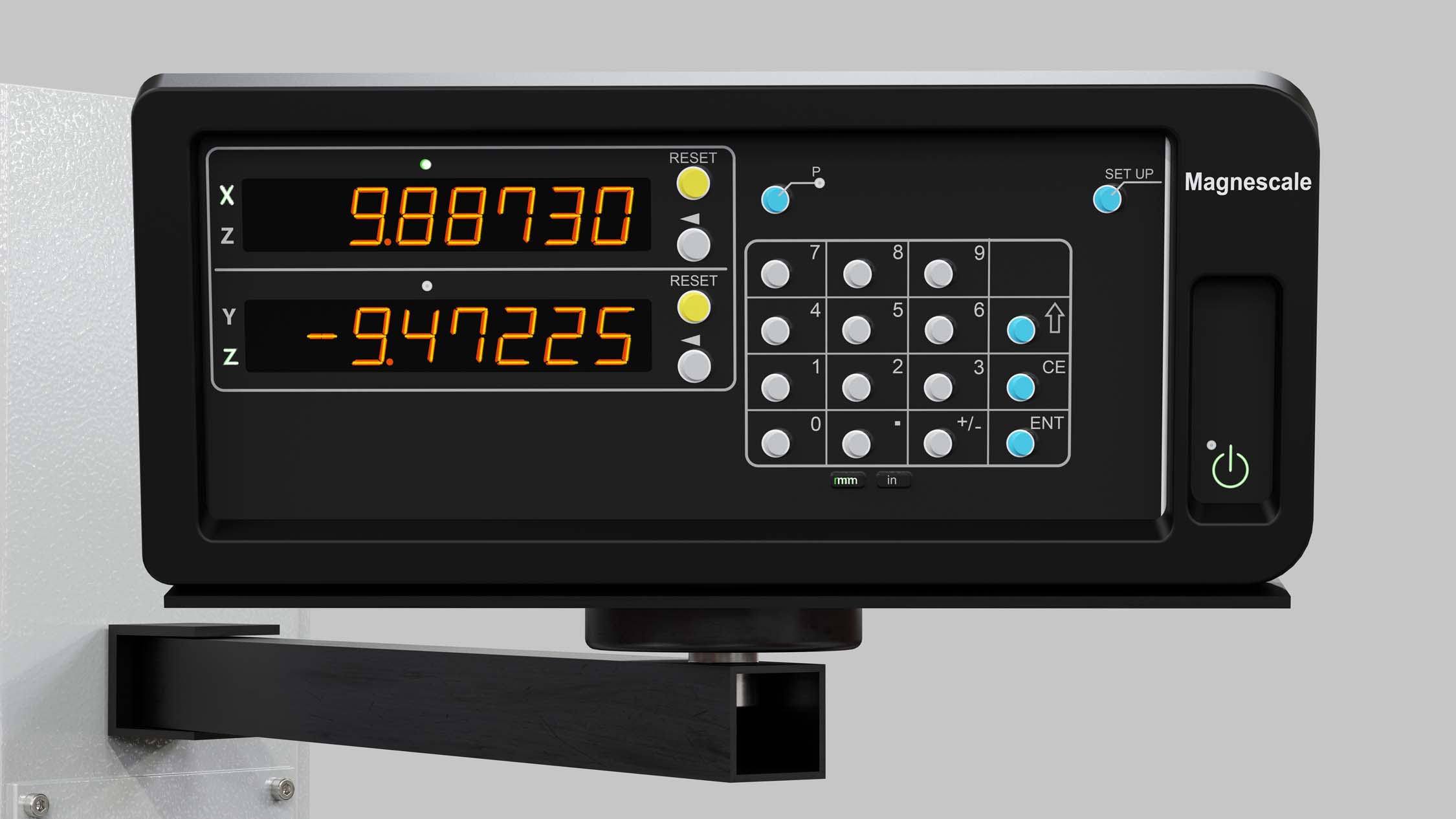

  • Steuerschrank fest mit Maschine verbunden. Ausbaubar für Messsteuerung und Sensitron
  • Maschinenbett aus Mineralguss Granitan® S103
  • Automatischer Schleifzyklus mit Ausschaltautomatik:
    - Schnellzustellung
    - Arbeitsvorschub 1 und 2
    - Ausfunken
  • Eilrücklauf des Vorschubhandrads auf die eingestellte Schleifzugabe
  • Einstechschleifen und Pendelschleifen mit oder ohne Schnellzustellung
  • Aussen- und Innenschleifen in einer Aufspannung möglich
  • Reichhaltiges Zubehörsortiment
Technische Daten
kg / cm
lb / inches

Linearachsen

Max. Verfahrweg X-Achse 260 mm
Max. Verfahrgeschwindigkeit X-Achse 6 mm/min
Max. Verfahrweg Z-Achse 700 mm
Max. Verfahrgeschwindigkeit Z-Achse 5'000 mm/min

Spindelantrieb

Max. Spindelleistung 6 kW
Max. Drehzahl 2'110 /min
Max. Schleifscheibendurchmesser 500 mm
Max. Schleifscheibenbreite 80 mm

Schwenkachsen

Schwenkbereich B-Achse 180 °
Schwenkbereich C-Achse ∞ °

Werkstückdaten

Werkstücklänge 650 mm
Werkstückdurchmesser 449 mm
Max. Werkstückgewicht 130 kg
Spitzenweite 650 mm
Spitzenhöhe 225 mm

Linearachsen

Max. Verfahrweg X-Achse 10.2 inch
Max. Verfahrgeschwindigkeit X-Achse 0.24 inch/min
Max. Verfahrweg Z-Achse 27.5 inch
Max. Verfahrgeschwindigkeit Z-Achse 197 inch/min

Spindelantrieb

Max. Spindelleistung 8 hp
Max. Drehzahl 1'340 rpm
Max. Schleifscheibendurchmesser 20 inch
Max. Schleifscheibenbreite 3.15 inch

Schwenkachsen

Schwenkbereich B-Achse 180 deg
Schwenkbereich C-Achse ∞ deg

Werkstückdaten

Werkstücklänge 25.6 inch
Werkstückdurchmesser 17.6 inch
Max. Werkstückgewicht 286 lbs
Spitzenweite 39.4 inch
Spitzenhöhe 8.8 inch

Linearachsen

Max. Verfahrweg X-Achse 260 mm
Max. Verfahrgeschwindigkeit X-Achse 6 mm/min
Max. Verfahrweg Z-Achse 1'050 mm
Max. Verfahrgeschwindigkeit Z-Achse 5'000 mm/min

Spindelantrieb

Max. Spindelleistung 6 kW
Max. Drehzahl 2'110 /min
Max. Schleifscheibendurchmesser 500 mm
Max. Schleifscheibenbreite 80 mm

Schwenkachsen

Schwenkbereich B-Achse 180 °
Schwenkbereich C-Achse ∞ °

Werkstückdaten

Werkstücklänge 1'000 mm
Werkstückdurchmesser 449 mm
Max. Werkstückgewicht 130 kg
Spitzenweite 1'000 mm
Spitzenhöhe 225 mm

Linearachsen

Max. Verfahrweg X-Achse 10.2 inch
Max. Verfahrgeschwindigkeit X-Achse 0.24 inch/min
Max. Verfahrweg Z-Achse 41.3 inch
Max. Verfahrgeschwindigkeit Z-Achse 197 inch/min

Spindelantrieb

Max. Spindelleistung 8 hp
Max. Drehzahl 1'340 rpm
Max. Schleifscheibendurchmesser 20 inch
Max. Schleifscheibenbreite 3.15 inch

Schwenkachsen

Schwenkbereich B-Achse 180 deg
Schwenkbereich C-Achse ∞ deg

Werkstückdaten

Werkstücklänge 39.4 inch
Werkstückdurchmesser 17.6 inch
Max. Werkstückgewicht 286 lbs
Spitzenweite 39.4 inch
Spitzenhöhe 8.8 inch
