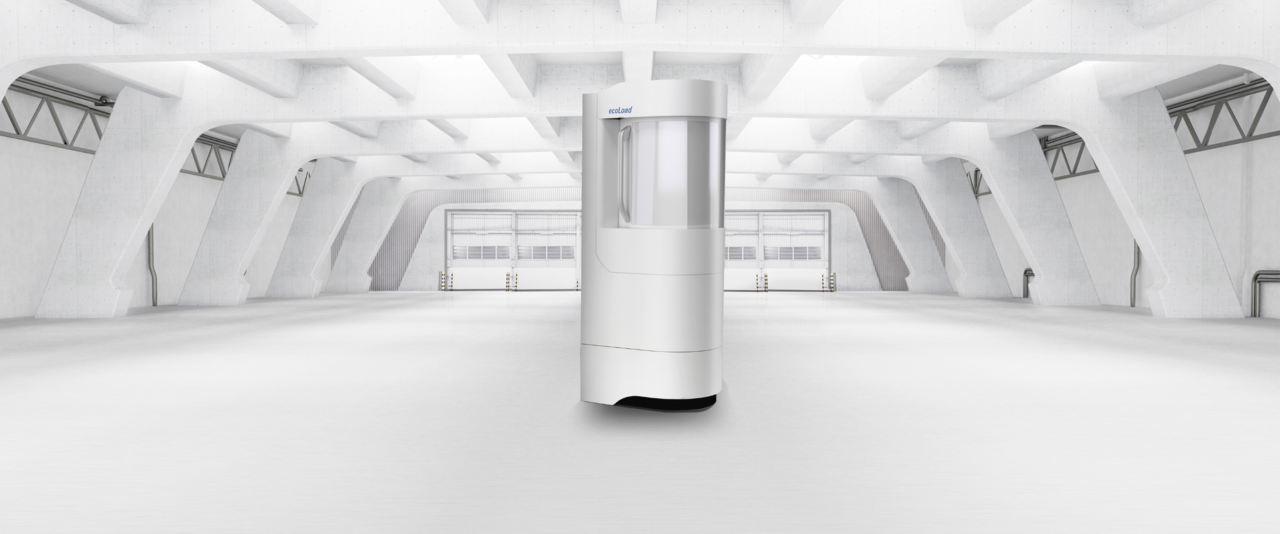

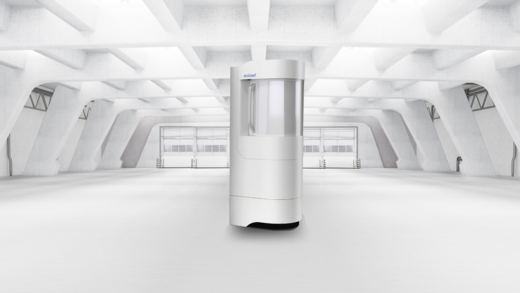

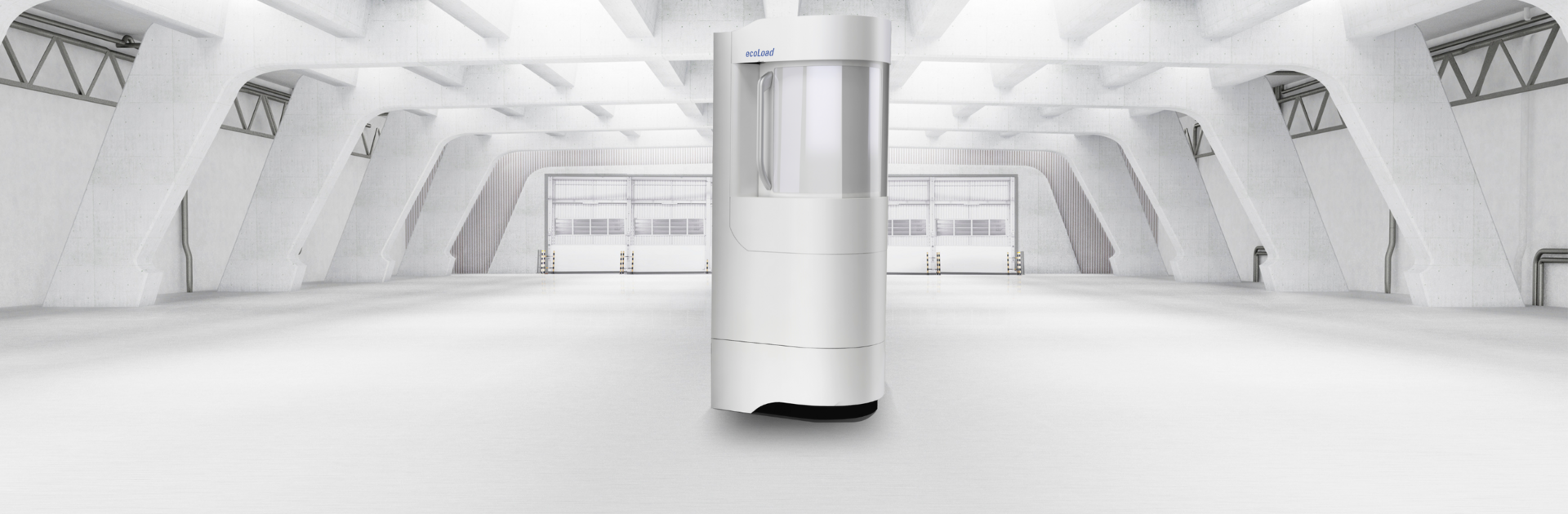

Automatisierung mit ecoLoad
Für die Produktions-Rundschleifmaschine S22, für Werkstücke bis 50 mm Durchmesser und 250 mm Länge, erfüllt der ecoLoad alle Anforderungen hinsichtlich Wirtschaftlichkeit, Qualität und kompakter Bauweise. Es stehen zwei verschiedene Peripherie-Werkstückaufnahmen zur Verfügung:

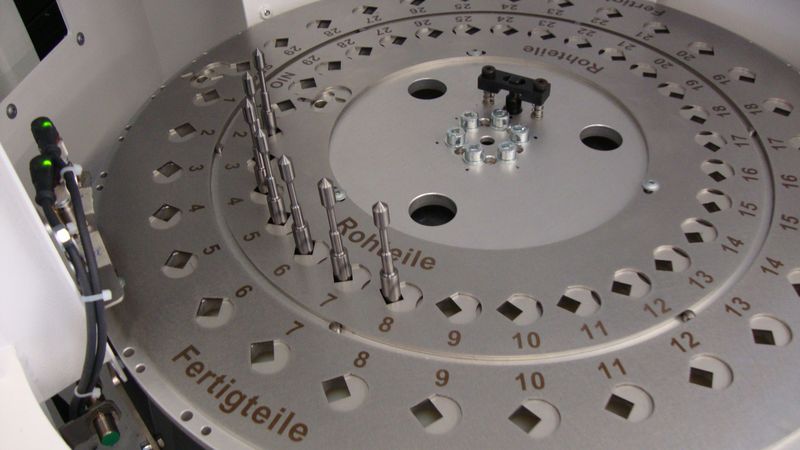

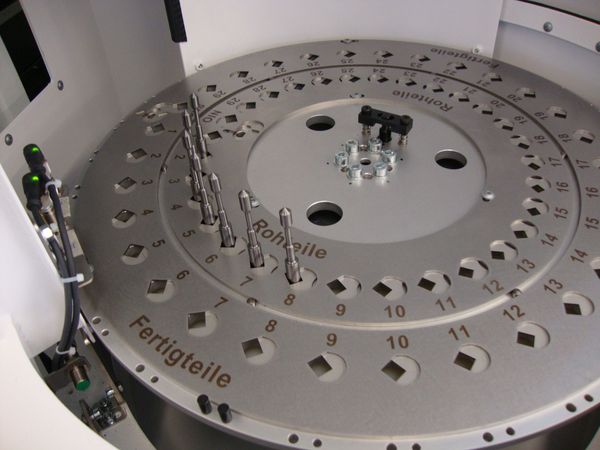

1. Drehscheibenkonzept mit Schwenkgreifer
2. Einlegeprisma - Shuttle mit V-Greifer (Diese Variante kann als Schnittstelle für freistehende Werkstückmagazine berücksichtigt werden).
Vorteile
Technische Daten
Maschinentypen S22
___________________________________________________________________________
Teilspektrum Futterteile und Wellenteile
__________________________________________________________________________
Autonomie Teildurchmesser Ø 4 - 20 mm = 60 Teile
Teildurchmesser Ø 16 - 50 mm = 28 Teile
___________________________________________________________________________
Werkstückdimensionen Teilelänge: max. 250 mm
Greifduchmesser: max Ø 30 mm
Teiledurchmesser: max Ø 50 mm
Teilgewicht: max. 10 kg bei zweifach Greifer
Teilgewicht: max. 3 kg mit Drehteller
5 kg mit Shuttle
___________________________________________________________________________
Werkstückwechselzeit 10 Sekunden
___________________________________________________________________________
Steuerung STUDER CNC
___________________________________________________________________________
Aufbau und Ausrüstung Portalmodul voll-integriert in Maschinenverkleidung, gesteuert
über Maschinensteuerung.
Je nach Version mit Drehscheibenmagazin in Verkleidung
integriert oder Shuttle mit Prismaablage zur manuellen oder
weiteren Automatisierung.
___________________________________________________________________________
Aufstellfläche ca. Breite: 700 mm, Länge: 750 mm
