内径、ラジアス研削の
エキスパート
基本技術データ

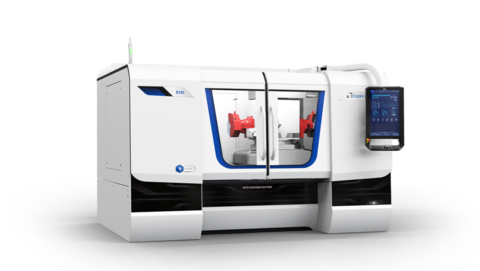

S131は特に超硬材料の複雑形状研削にも適した ラジアス内面円筒研削盤です。 テーブル上ワーク振り径は300 mmで、最大ワーク重量は100 kgです。
この研削盤は金型製造に理想的で、特にタングステンカーバイトやセラミックでの工程が中心となる製缶、包装産業に適しています。 革新的なStuderGuide®ガイドウェイシステム、リニアモータ駆動による超精密な軸駆動、ダイレクトドライブを備えた全自動B軸など、多くの技術的特徴があります。
画像
ハードウェア / ソフトウェア
ハードウェア：
- ダイレクトドライブおよびX軸およびZ軸への同時動 作機能を装備した全自動ワーク旋回軸。旋回範囲 -60° ～+91°
- 砥石台は最大4本の研削スピンドルで構成可能
- 周波数制御可能な外径および内径研削モータスピンド ル
- 高精度C軸仕様ワークスピンドルによりフォーム形状お よびねじ研削可能
- C.O.R.E. 操作パネル
- セットアップを研削プロセスの近くで行うための携帯型 操作ユニット（PCU）
- スライドドア2枚での完全密閉
- リニアモータ駆動のガイドシステムStuderGuide®
- Granitan® S103製ミネラルキャストマシンベッド
ソフトウェア：
- C.O.R.E. OSオペレーティングシステム
- StuderSIMによる非常に簡単な操作とプログラミング
- 機械制御装置または外部PC上で研削やドレッシング プログラムを作成およびシミュレーションするための StuderSIMプログラミングソフトウェアとシミュレーション ソフトウェア
- ローダーや周辺装置にも利用可能な標準化されたインタ ーフェース
技術仕様
直線軸
最大移動距離 X軸
350 mm
最大移動速度 X軸
20'000 mm/min
最大移動距離 Z軸
400 mm
最大移動速度 Z軸
20'000 mm/min
スピンドルドライブ
スピンドル最大出力
15 kW
最高速度
120'000 /min
最大砥石径
250 mm
最大研削砥石幅
25 mm
旋回軸
旋回範囲 B軸
330 °
旋回範囲 C軸
∞ °
ワークデータ
ワークの長さ
300 mm
ワーク径
300 mm
ワーク最大重量
100 kg
最大加工径
150 mm
