Automatisierung mit easyLoad

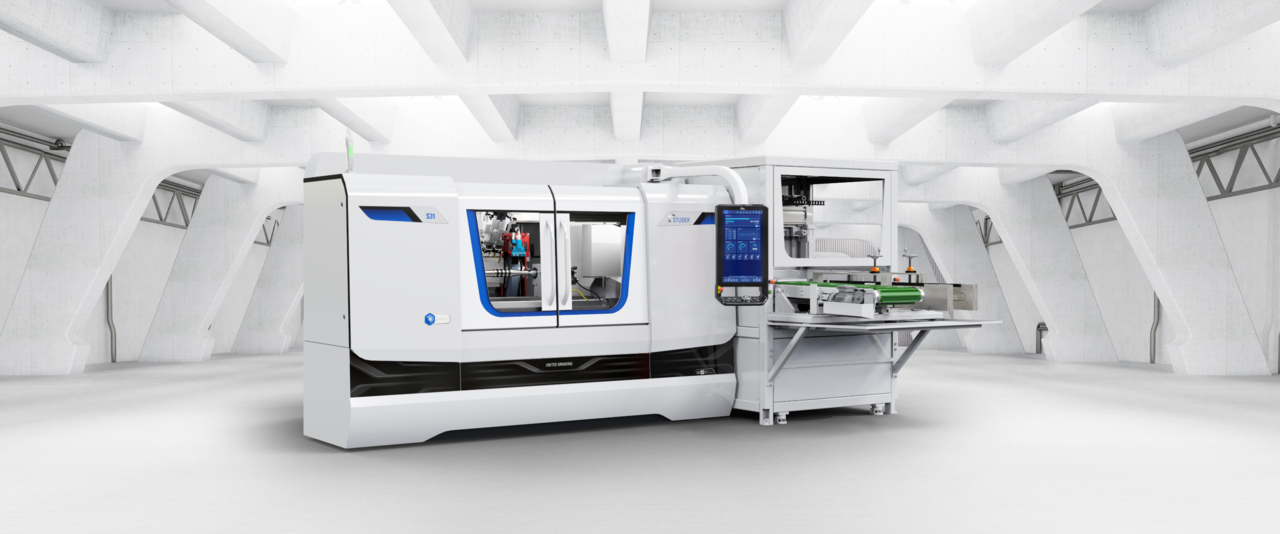

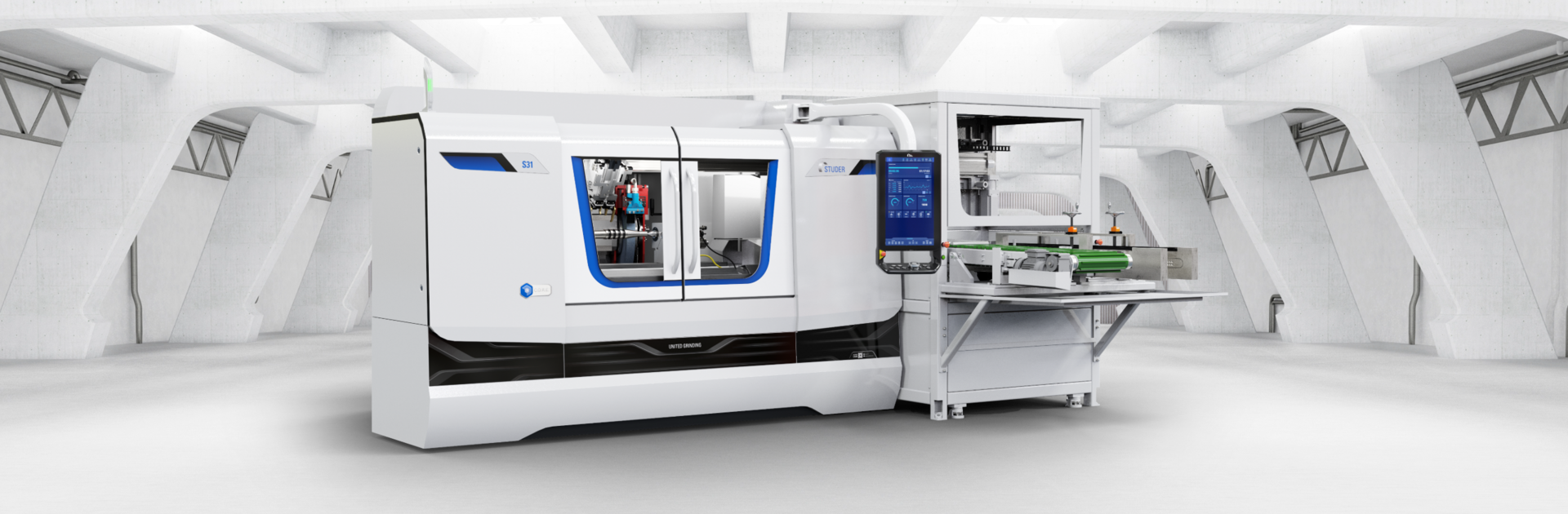

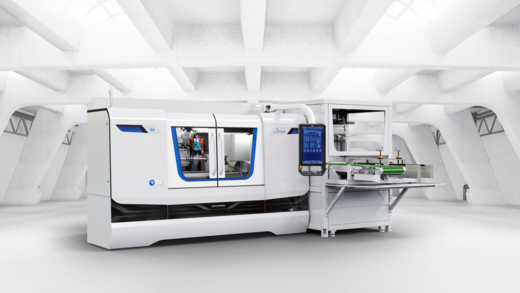

Für die Maschinentypen S31, S33, S22 und S41 wird eine Laderlösung auf Basis eines Portalladersystems mit V-Greifer angeboten. Das Ladersystem eignet sich für Wellenteile bis zu einer Teilelänge von 300 mm und einem Greifdurchmesser von 4 bis 30 mm (max. Störkontur - Ø 50 mm) und deckt damit einen Grossteil der auf diesen Maschinen gefertigten Teilespektren ab. Die Teilebereitstellung erfolgt über ein standardisiertes, verstellbares Taktband. Die an das Maschinendesign angepasste Umhausung des Basismoduls erlaubt einen sicheren und sauberen Betrieb der Anlage.
Vorteile
Technische Daten
Maschinentypen S31, S33, S22, S41
___________________________________________________________________________
Teilspektrum Wellenteile, Spannen zwischen Spitzen
__________________________________________________________________________
Autonomie Je nach Teilgrösse max. 50 Teile
___________________________________________________________________________
Werkstückdimensionen Teilelänge: 20 - 300 mm
Greifdurchmesser: Ø 4 - 30 mm
Teiledurchmesser: Ø 4 - 75 mm
Teilgewicht: 10 kg bei Zweifach-Greifer
Teilgewicht: 5 kg bei Wechselbetrieb
___________________________________________________________________________
Werkstückwechselzeit 6 - 8 Sekunden (exkl. Synchronreitstock)
___________________________________________________________________________
Steuerung STUDER CNC
___________________________________________________________________________
Aufbau und Ausrüstung Grundgestell mit Verschalung und Einrichttür, Portalmodul

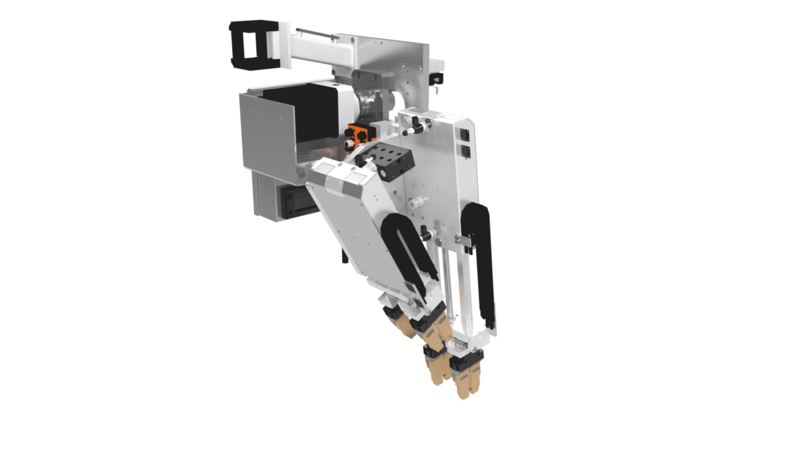

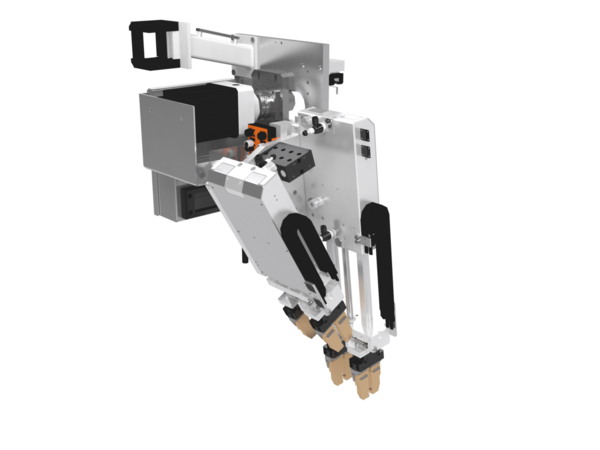

1 Laufwagen, NC-Achse, zwei Greifereinheiten in V-Anordnung
mit zwei pneumatischen Parallelgreifern. Anbauperipherie mit
Kettentaktband mit Prisma für Rohteil, einstellbar auf unterschied-
liche vor- und rückwärtstaktend und ein ein Taktband für Fertigteile. __________________________________________________________________________
Aufstellfläche ca. Breite: 1200 mm, Länge 2500 mm
