費用対効果の高い 多種多様な内面研削アプリケーション
基本技術データ

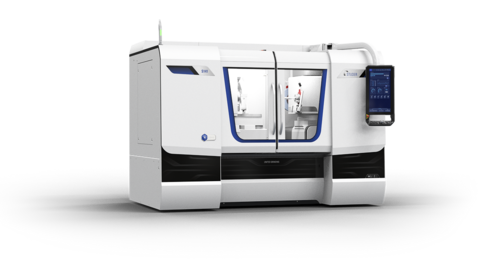

S121は、単品から少量バッチ生産の中型ワークピースに適したCNC複合内面円筒研削盤です。 お手頃なこの複合機のテーブル上振り径は400 mm です。

チャック部品の内面、端面および外面研削に理想的な機械です。 S121 には、革新的なStuderGuide® ガイドウェイシステム、リニア駆動による高精度軸駆動、旋回可能なドレッシング装置等の多くの最先端技術が盛り込まれています。

画像
ハードウェア / ソフトウェア

ハードウエア:

  • リニアモータ駆動のStuderGuide® ガイドシステム
  • 2本の研削スピンドル装備の旋回式砥石ヘッドまたは1本の研削スピンドル装備の固定式砥石ヘッド
  • フォーム形状、ねじ研削対応可能なワークヘッドC 軸
  • 両開きスライドドア付フルカバー
  • Granitan®S103ミネラルキャスト製マシンベッド
  • C.O.R.E. 操作パネル

ソフトウエア:

  • C.O.R.E. OSオペレーティングシステム
  • StuderWIN による非常に簡単な操作とプログラミング
  • STUDERクイックセットによる、短時間でのセットアップ、段取替え
  • 標準化されたローダおよび周辺機器用インタフェース
技術仕様
kg / cm
lb / インチ

直線軸

最大移動距離 X軸 350 mm
最大移動速度 X軸 20'000 mm/min
最大移動距離 Z軸 350 mm
最大移動速度 Z軸 20'000 mm/min

スピンドルドライブ

スピンドル最大出力 18 kW
最高速度 120'000 /min
最大砥石径 300 mm
最大研削砥石幅 32 mm

旋回軸

旋回範囲 B軸 180 °
旋回範囲 C軸 ∞ °

ワークデータ

ワークの長さ 300 mm
ワーク径 360 mm
ワーク最大重量 100 kg
最大加工径 200 mm

直線軸

最大移動距離 X軸 13.8 inch
最大移動速度 X軸 787 inch/min
最大移動距離 Z軸 13.8 inch
最大移動速度 Z軸 787 inch/min

スピンドルドライブ

スピンドル最大出力 24 hp
最高速度 120'000 rpm
最大砥石径 12 inch
最大研削砥石幅 1.3 inch

旋回軸

旋回範囲 B軸 180 deg
旋回範囲 C軸 ∞ deg

ワークデータ

ワークの長さ 11.8 inch
ワーク径 15.7 inch
ワーク最大重量 220 lbs
最大加工径 7.9 inch
